產品分類:氣動元件
產品描述:IPK塑料五通快插式氣動管接頭,具有多種型號規格,可以滿足您在氣動管類系統中的所有應···

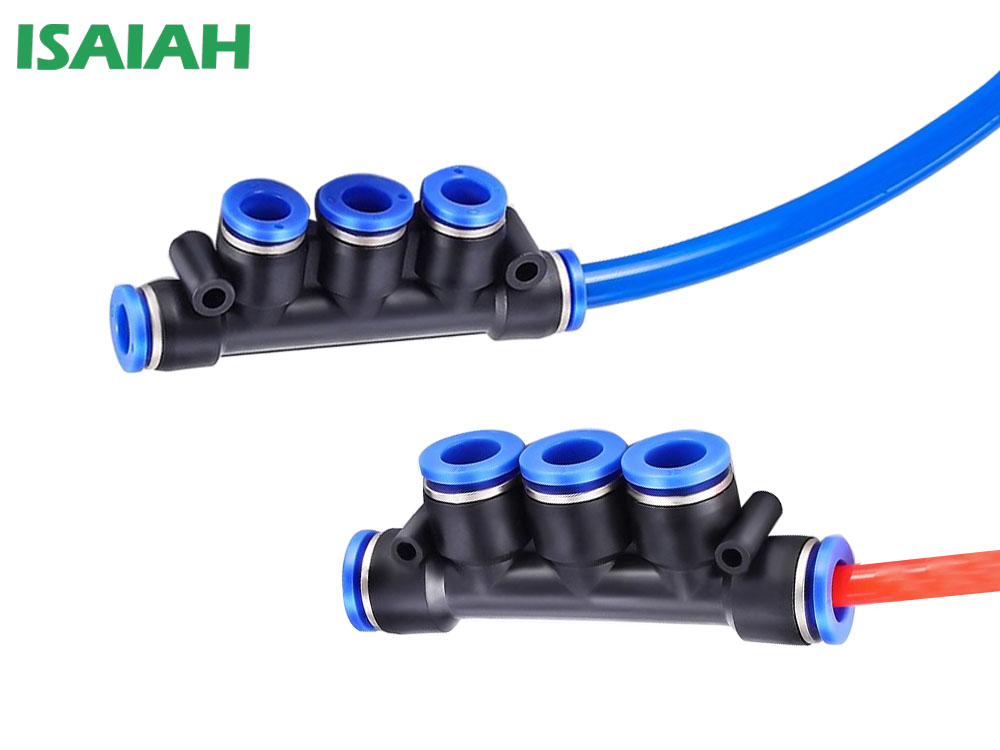

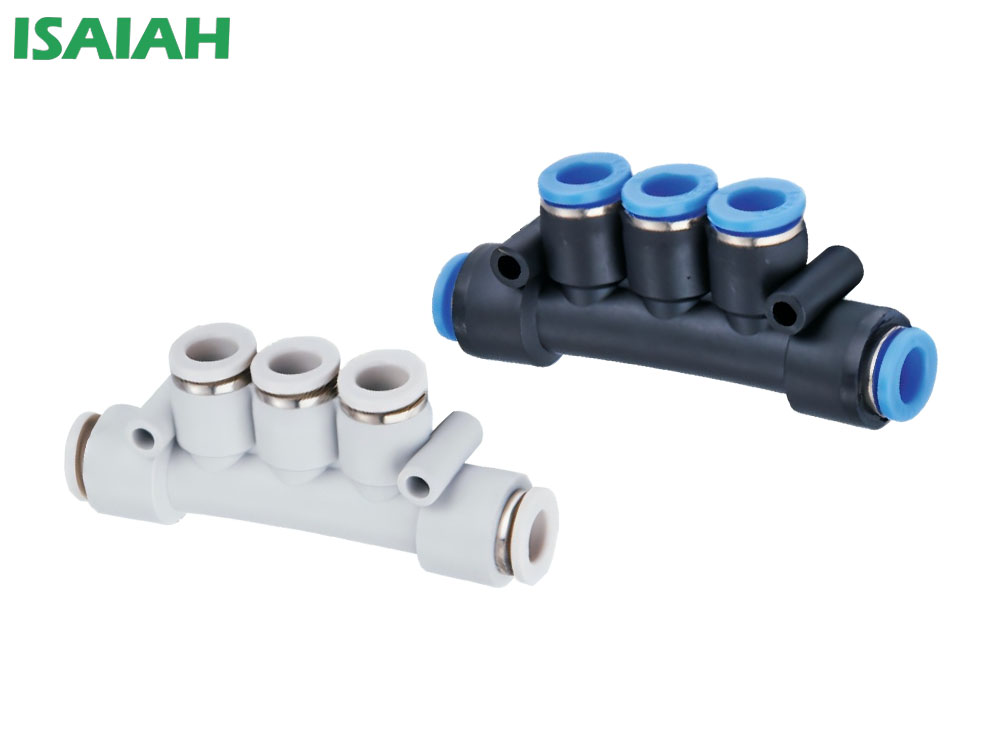

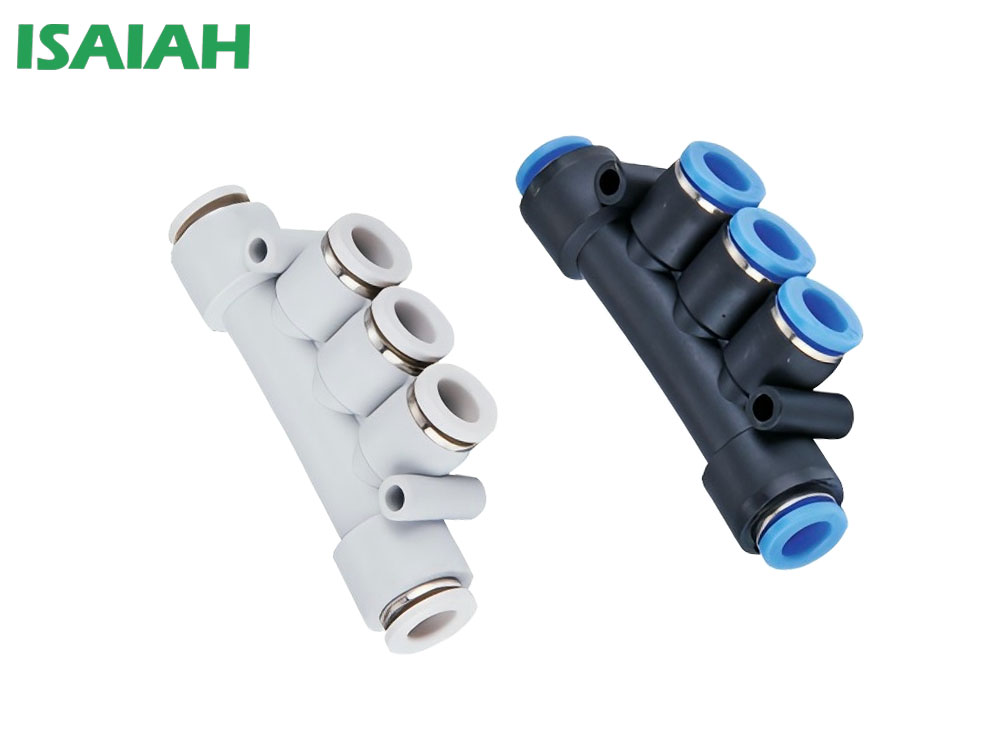

IPK塑料五通快插式氣動管接頭,具有多種型號規格,可以滿足您在氣動管類系統中的所有應用。氣管插拔簡單方便,即插即用,與氣管連接部分安全可靠不跑氣,且可360°旋轉。
IPK塑料五通快插式氣動管接頭的技術參數:
| ★ 使用流體:空氣,真空 |
|
| ★ 工作壓力:0~1.0MPa(150psi) | |
| ★ 負壓:-100Kpa(-29.5in·Hg) | |
| ★ 耐壓:1.5MPa | |
| ★ 顏色:灰色/黑色 | |
| ★ 主體材質:高強塑料 | |
| ★ 工作溫度:-20至70°C(-4至158°F) | |
| ★ 適用軟管:PU及尼龍管 |

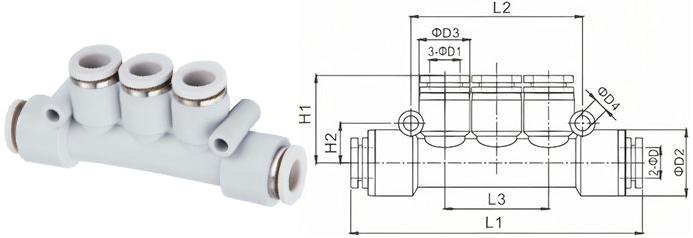

IPK塑料五通快插式氣動管接頭的規格型號表:
| 型號 | ¢D | ¢D1 | ¢D2 | ¢D3 | ¢D4 | L1 | L2 | L3 | H1 | H2 |
| IPK04 | 4 | 4 | 14.5 | 13.5 | 3.2 | 60 | 42 | 26 | 19 | 9 |
| IPK06 | 6 | 6 | 14.5 | 13.5 | 3.2 | 60 | 42 | 26 | 20.5 | 9 |
| IPK08 | 8 | 8 | 18.5 | 15 | 4.2 | 82 | 48 | 29 | 24 | 11 |
| IPK10 | 10 | 10 | 18.5 | 18.5 | 4.2 | 93 | 61 | 37 | 27.5 | 12 |
| IPK06-04 | 6 | 4 | 14.5 | 13.5 | 3.2 | 60 | 42 | 26 | 19.5 | 9 |
| IPK08-04 | 8 | 4 | 14.5 | 13.5 | 3.2 | 62 | 42 | 26 | 20.5 | 9 |
| IPK08-06 | 8 | 6 | 14.5 | 13.5 | 3.2 | 62 | 42 | 26 | 20.5 | 9 |
| IPK10-06 | 10 | 6 | 18.5 | 15 | 4.2 | 83 | 48 | 29 | 24 | 11 |
| IPK10-08 | 10 | 8 | 18.5 | 15 | 42 | 83 | 48 | 29 | 24 | 11 |
| IPK3/16-5/32 | 3/16 | 5/12 | 14.5 | 13.5 | 3.2 | 60 | 42 | 26 | 19.5 | 9 |
| IPK1/4-3/16 | 1/4 | 3/16 | 14.5 | 13.5 | 3.2 | 60 | 42 | 26 | 19.5 | 9 |
| IPK5/16-1/4 | 5/16 | 1/4 | 14.5 | 13.5 | 3.2 | 62 | 42 | 26 | 20.5 | 9 |
| IPK3/8-5/16 | 3/8 | 5/16 | 18.5 | 15 | 4.2 | 83 | 48 | 29 | 24 | 11 |
