外螺紋連接器

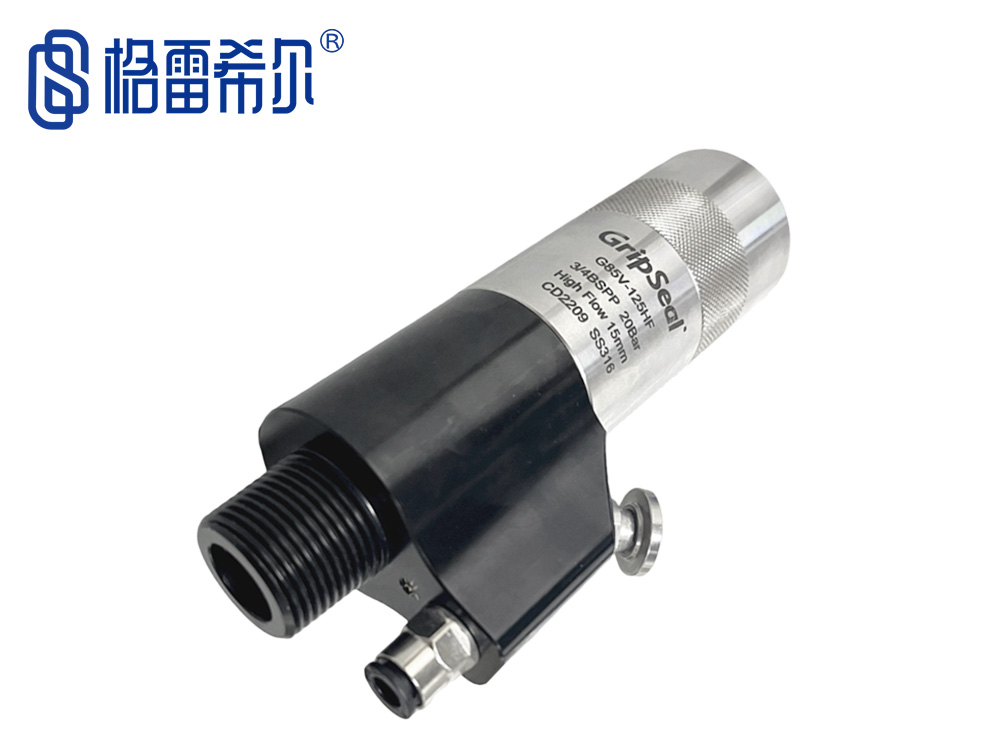

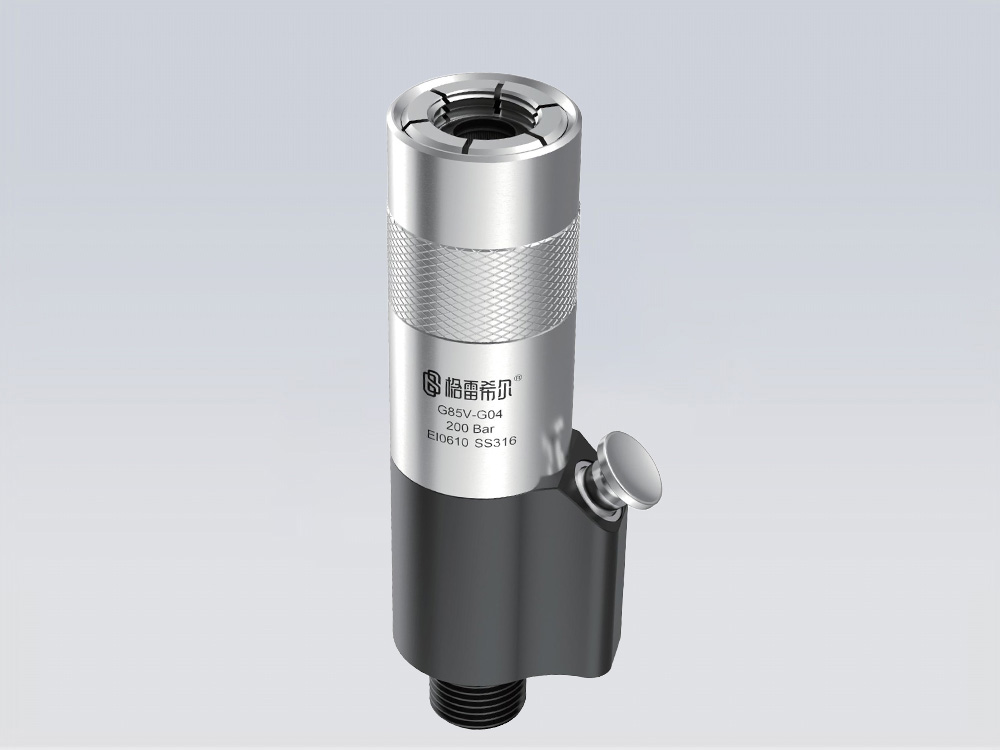

G85V系列熱水器行業快速連接器

密封方式：外螺紋

密封范圍：參見選型表

產品分類：外螺紋連接器

產品描述：G85V系列用于熱水器行業的點火測試、流量測試等。主體和內部結構均采用316不銹鋼材料，···

在線訂購

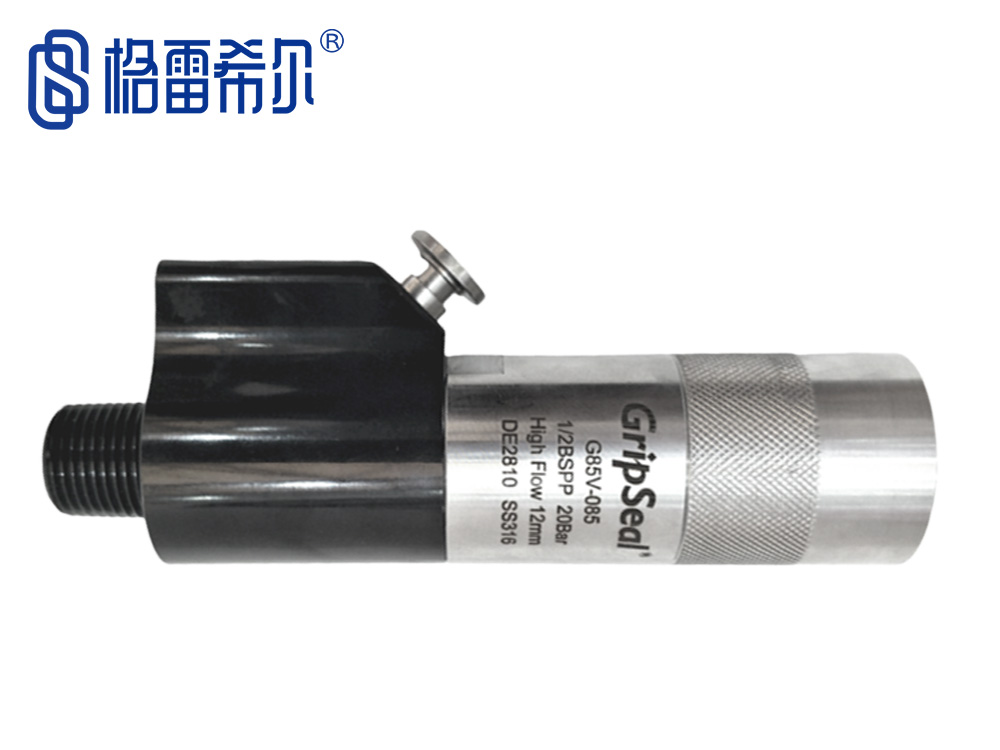

G85V系列格雷希爾快速連接器，用于熱水器行業的點火測試、流量測試等。主體和內部結構均采用316不銹鋼材料，堅固耐用，密封性能高。采用氣壓驅動不受空間限制，大流量設計，通徑可達12mm，滿足測試時通水流量要求。（?點擊此處進入淘寶鏈接）

密封連接方案

Sealed Connection Scheme

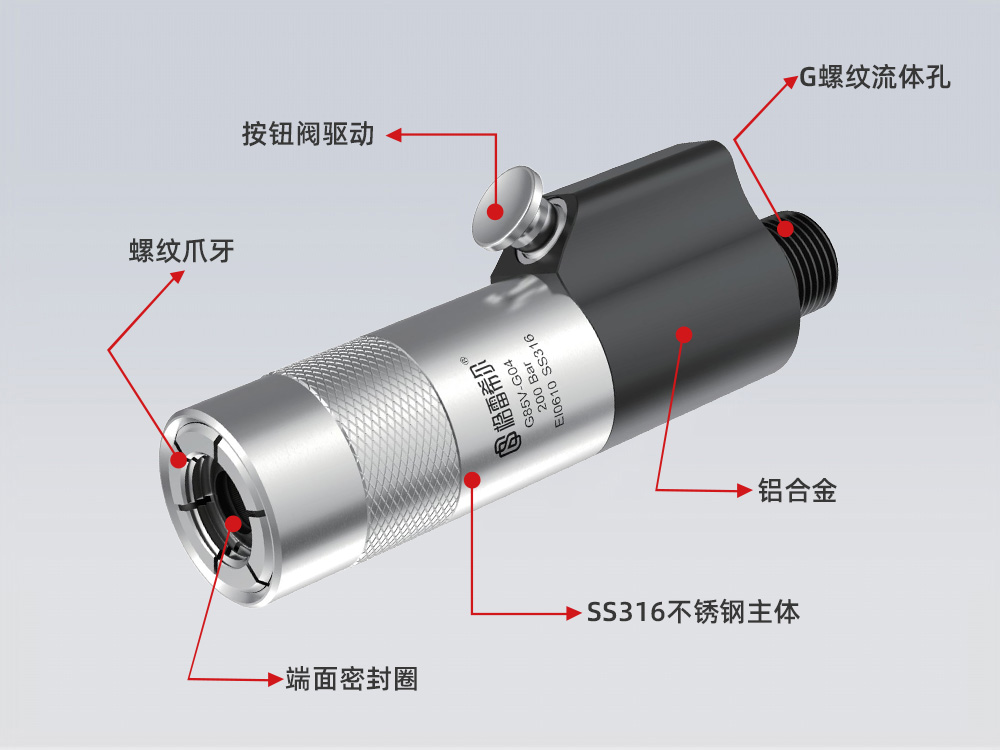

格雷希爾

	& 外螺紋高壓密封連接
	& 改善工作效率，降低生產成本

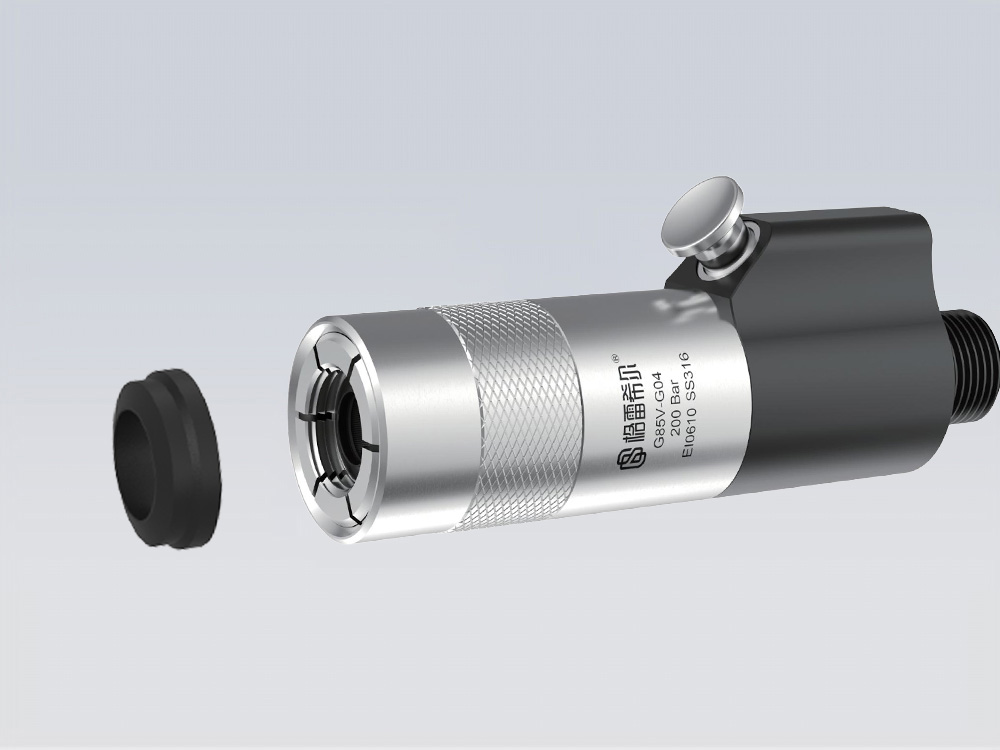

	& 端面密封圈圈更換簡單，使用壽命長
	& 按鈕閥氣壓驅動，不受空間限制
	& 主體316不銹鋼結構，力學性能優秀，堅固耐磨
	& 內部結構維護模塊化，一體更換，維修簡單

規格型號表

Specification and Model Table

格雷希爾

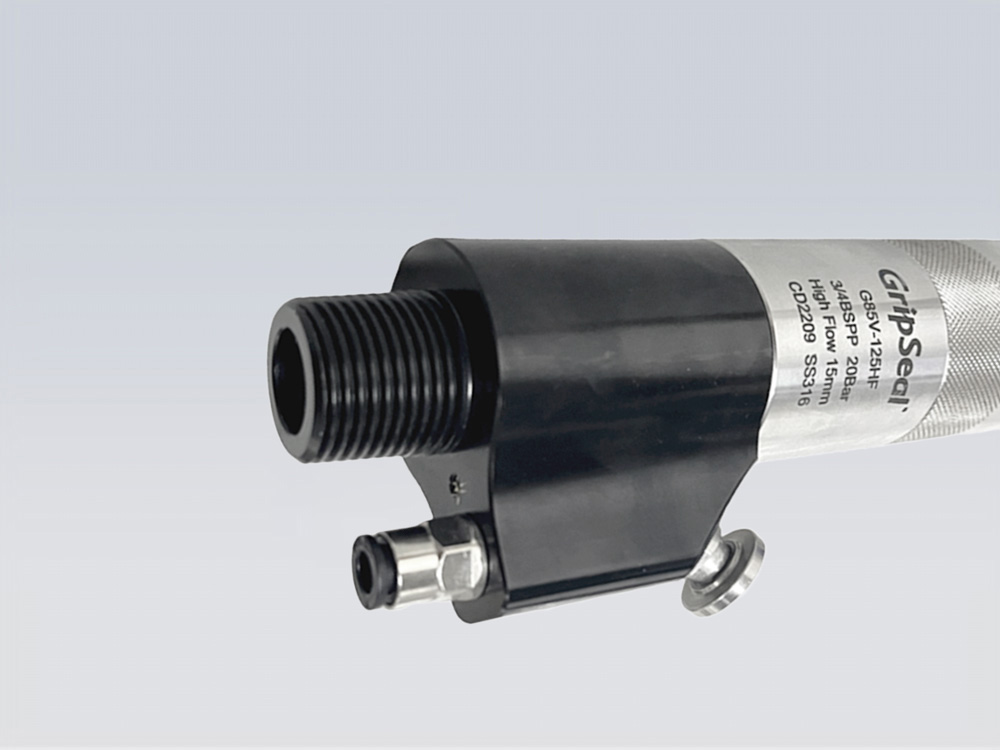

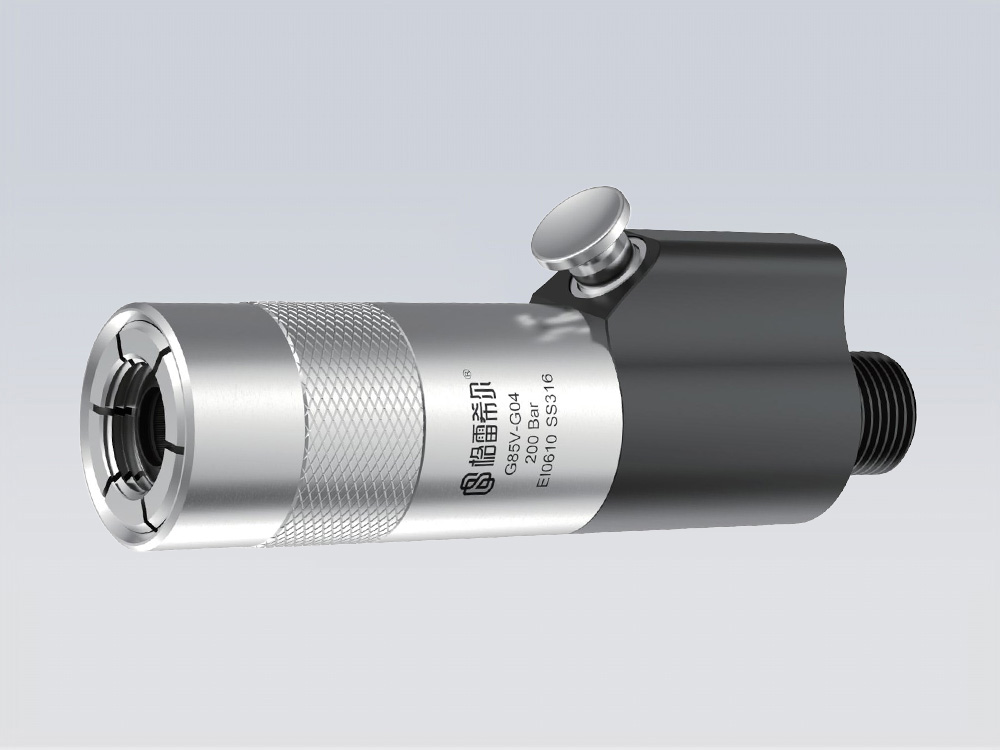

主體316不銹鋼結構，力學性能優秀，堅固耐磨	按鈕閥氣壓驅動，不受空間限制	大流量接口設計滿足測試時的通水流量要求	端面密封圈更換簡單，易于維護

規格與參數

Specifications and parameters


& 操作壓力：從真空到20Bar
& 密封范圍：G（R）1/2，G（R）3/4
& 流量接口：R1/2，R3/4
& 主體材料：SS316 不銹鋼
& 主密封圈：丁腈橡膠
& 內密封圈：丁腈橡膠
& 操作溫度：-20℃至120℃

規格型號表

Specification and Model Table

格雷希爾

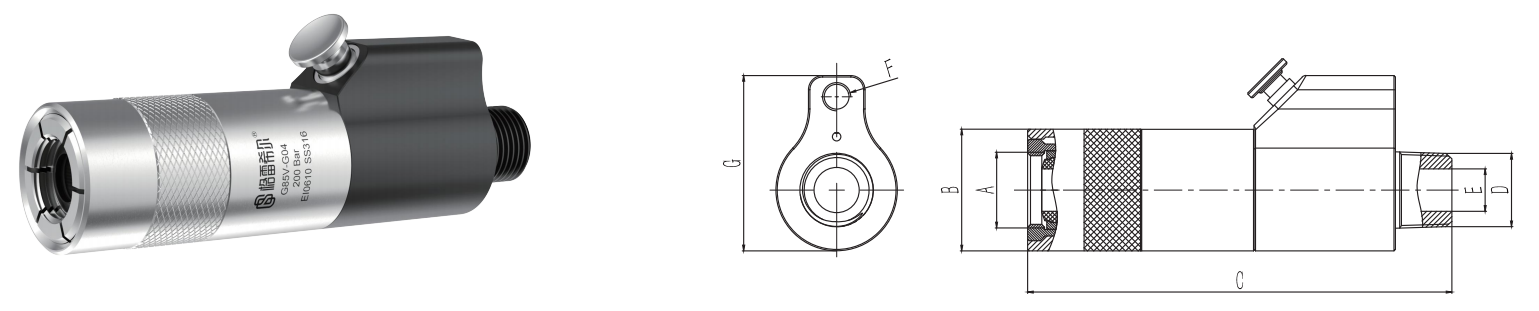

格雷希爾G85V系列熱水器專用外螺紋密封測試接頭的規格型號表

產品型號	主體編號	尺寸A	尺寸B	尺寸C	尺寸D	尺寸E	尺寸F	尺寸G	密封圈型號
G85V-085	85V1	G(R)1/2	38	150	R1/2外螺紋直出	12	G1/8	55	SG85085
G85V-085HF	85HFV1	G(R)1/2	38	135	G3/8內螺紋側出	12	G1/8	38	SG85085
G85L-085	85L1	G(R)1/2	38	125	G3/8內螺紋側出	12	/	38	SG85085
G85V-125	85V2	G(R)3/4	43	150	R3/4外螺紋直出	15	G1/8	62	SG85125
G85V-125HF	85HFV2	G(R)3/4	43	140	G1/2內螺紋側出	15	G1/8	43	SG85125
G85L-125	85L1	G(R)1/2	43	125	G1/2內螺紋側出	15	/	43	SG85125
