密封方式:
密封范圍:
產品分類:電測試連接器

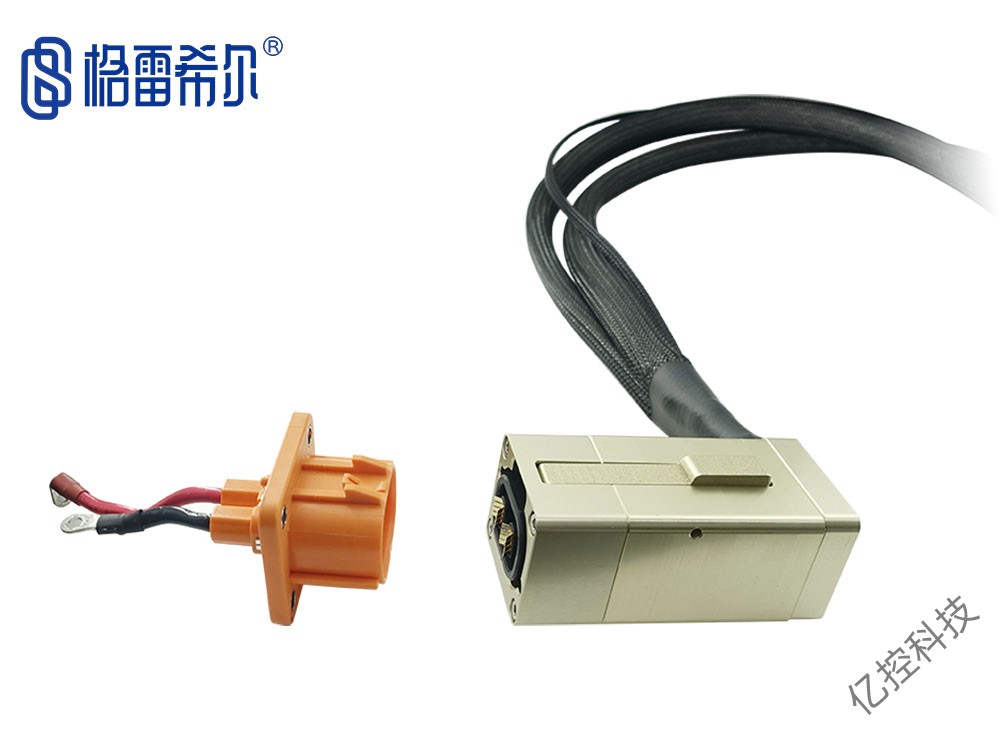

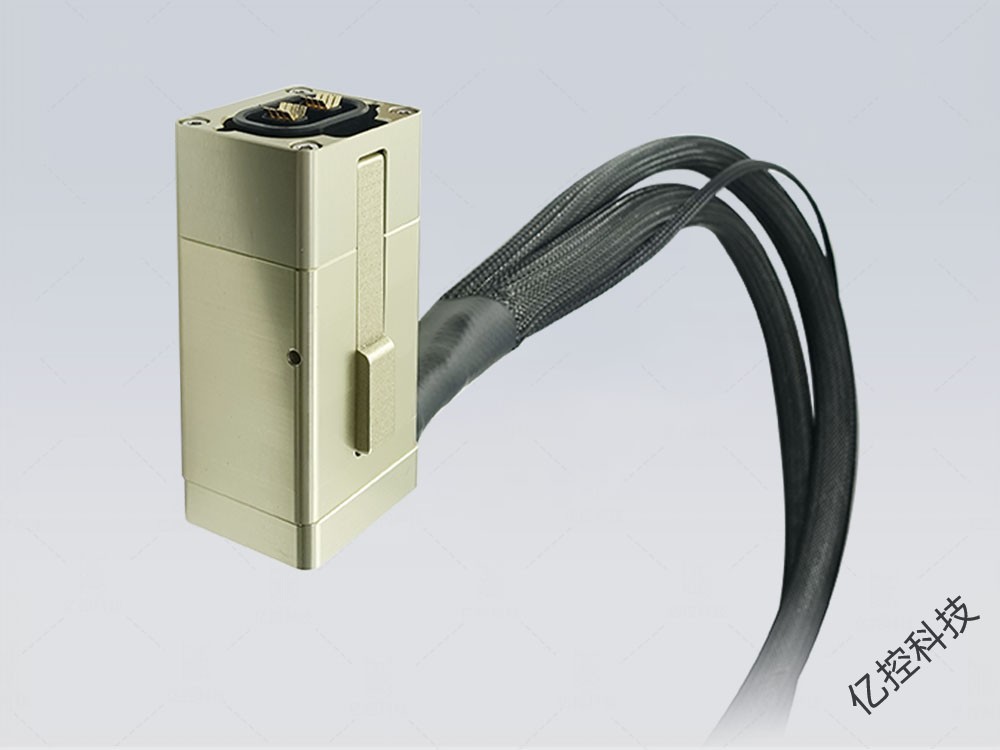

產品描述:E10J系列電測試連接器,針對夾片母頭接口而設計的,E10J 端為片狀電極,采用高強度皺銅···
E10J系列電測試連接器,針對夾片母頭接口而設計的,E10J 端為片狀電極,采用高強度皺銅片狀電極設計,并作鍍層處理,增加電極的耐磨特性,滿足長壽命需求。E10J 目前已推出了一系列的常規型號,滿足市面上大部分夾片式母頭的應用,我們也與承接定制服務,為一些特殊接口量身打造,來滿足不同客戶的多層次的需求。(?點擊此處進入淘寶鏈接)
密封連接方案
Sealed Connection Scheme

|  | * 10萬次高插拔壽命 |
| * 提供定制化服務 | |
| * 手動連接,簡單易用 | |
| * 適用于片狀電極的電性能測試 | |
| * 性能穩定,保證測試結果的正確性 |
技術規格選項表
Technical Specification Options Table

| 規格項目 | 默認 | 可選 | 備注 |
| 線纜類型 | EV單線纜(非屏蔽) | EVP單線纜(屏蔽) | 1500V耐壓 |
| 絕緣耐壓測試 | 否 | 10KV耐壓線纜 | 小線徑 |
| 高壓互鎖 | 引出 | 不引出 | |
| 線纜方向 | 直通 | 90°彎頭 | 彎頭要指定方向 |
| 安裝方式 | 手動 | ||
| 線纜末端 | 裸線 | 銅鼻子 | 其他類型可定制 |
| 大電流快插 | |||
| 耐壓十字插 | 針對絕緣耐壓 | ||
| 耐壓三角插 | 針對絕緣耐壓 | ||
| 客戶電接口類型 | 連接片狀電極 | ||
| 傳感器 | 無 | 溫度傳感器 | |
| 開關針到位傳感器 |
部分主體展示
Partial main display

|  |  |

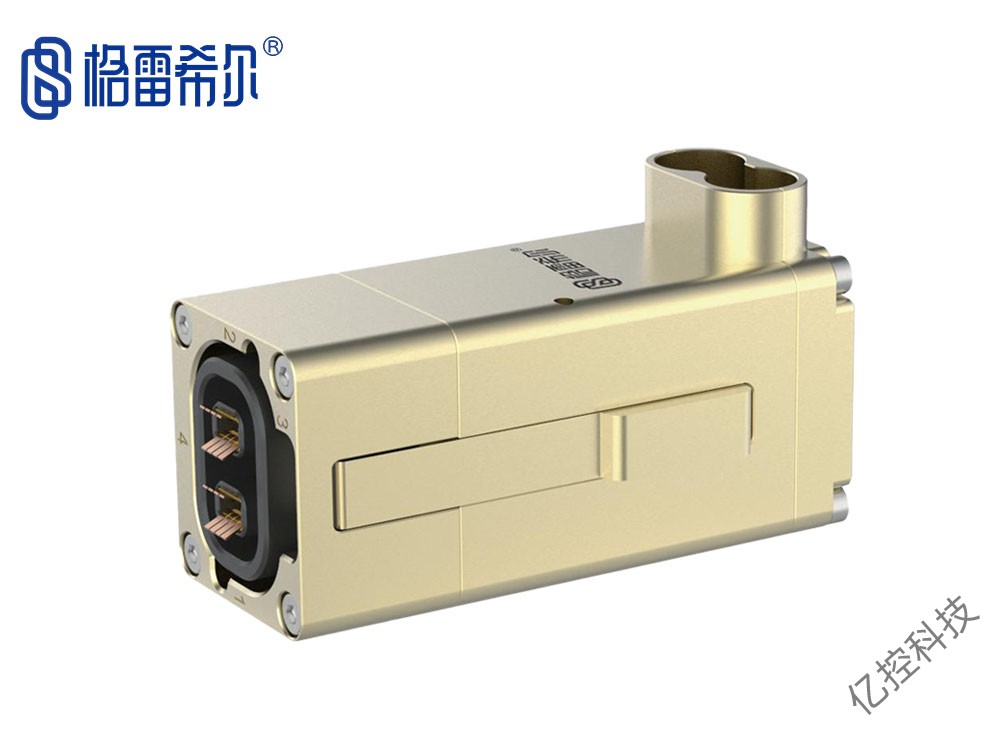

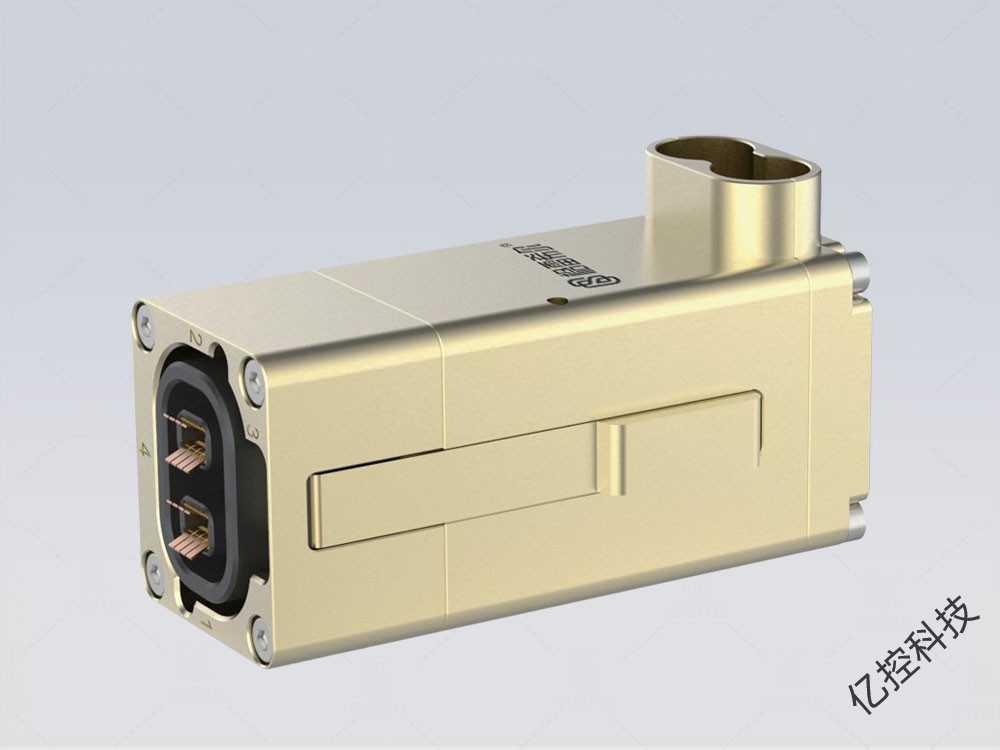

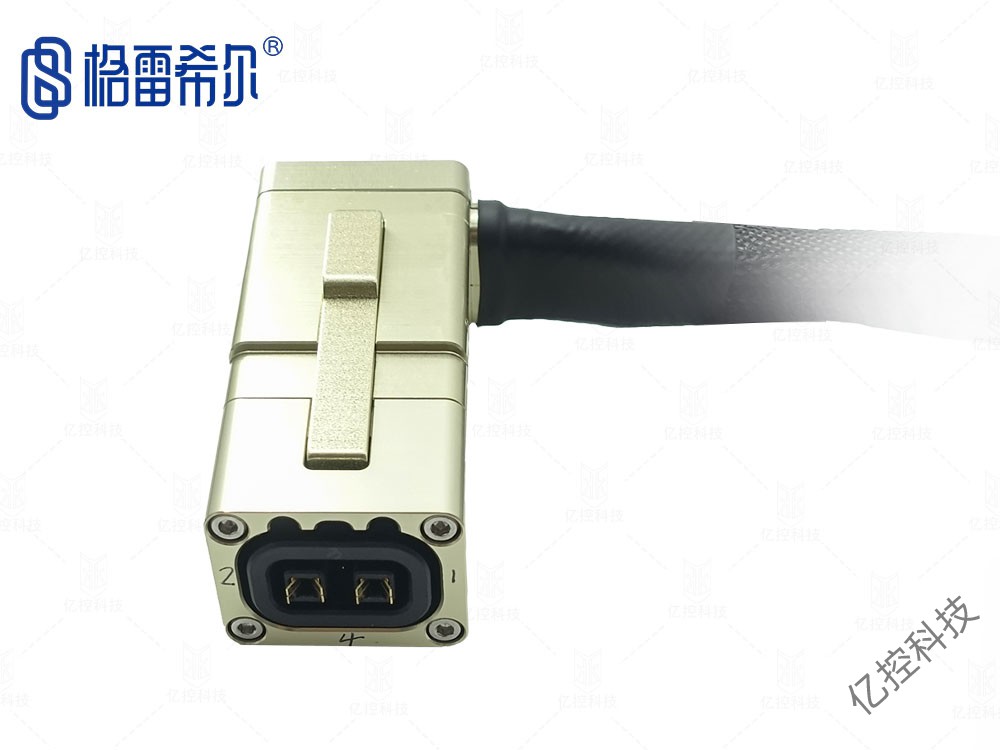

| 產品型號:E10J-03P240 產品規格:3芯夾片/240A 線纜方向:側面90度彎頭 | 產品型號:E10J-02P350 產品規格:2芯夾片/350A 線纜方向:側面90度彎頭 |
規格型號表
Specification and Model Table

| 產品型號 | 規格 | 觸點類型 | 額定電流 | 導線 | 編碼說明 |
| E10J-02P040-L100 | 2芯/40A/1米 | 片狀電極 | 40 | 1米X2 | E10J-XXPDDD-LYYY E10J:產品系列 XX:插針數量 DDD:額定頂流 yyy:線纜長度 |
| E10J-04P040-L100 | 4芯/40A/1米 | 片狀電極 | 40 | 1米X4 | |
| E10J-02P080-L100 | 2芯/80A/1米 | 片狀電極 | 80 | 1米X2 | |
| E10J-04P080-L100 | 4芯/80A/1米 | 片狀電極 | 80 | 1米X4 | |
| E10J-02P240-L100 | 2芯/240A/1米 | 片狀電極 | 240 | 1米X2 | |
| E10J-03P240-L100 | 2芯/240A/1米 | 片狀電極 | 240 | 1米X3 | |
| E10J-02P350-L100 | 2芯/350A/1米 | 片狀電極 | 350 | 1米X2 | |
| E10J-03P350-L100 | 3芯/350A/1米 | 片狀電極 | 350 | 1米X3 | |
| E10J-02P040 | 2芯/40A | 片狀電極 | 40 | 不含 | |
| E10J-04P040 | 4芯/40A | 片狀電極 | 40 | 不含 | |
| E10J-02P080 | 2芯/80A | 片狀電極 | 80 | 不含 | |
| E10J-04P080 | 4芯/80A | 片狀電極 | 80 | 不含 | |
| 10J-02P240 | 2芯/240A | 片狀電極 | 240 | 不含 | |
| E10J-03P240 | 3芯/240A | 片狀電極 | 240 | 不含 | |
| E10J-02P350 | 2芯/350A | 片狀電極 | 350 | 不含 | |
| E10J-03P350 | 3芯/350A | 片狀電極 | 350 | 不含 |
