管內徑連接器

G35C-P系列中低壓無損密封快速接頭

密封方式：外卡式

密封范圍：9.8-mm~25.5mm

產品分類：管內徑連接器

產品描述：G35C-P系列連接器的前端保留開模定制的圓柱形密封圈設計，可適應較大的公差范圍，后端···

在線訂購

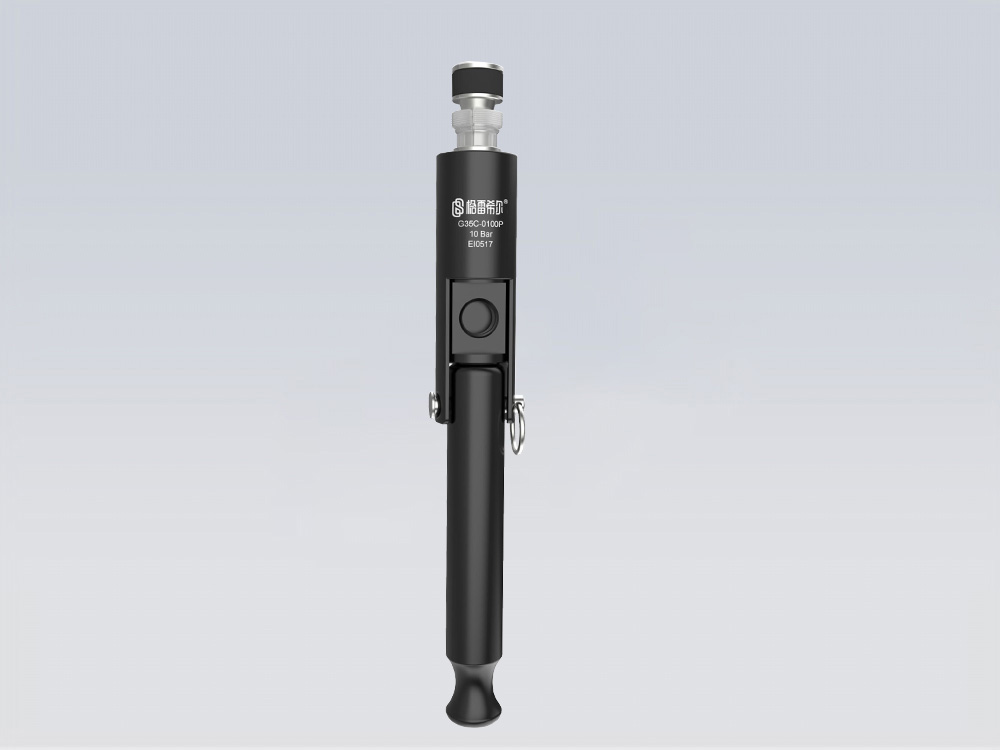

G35C-P系列中低壓無損密封快速接頭，是在G35C基礎上的延伸系列，前端保留開模定制的圓柱形密封圈設計，可適應較大的公差范圍，后端采用高強度工程塑料爪牙鎖緊方案，增加耐壓的同時解決軟性材料的劃傷問題，密封壓力可達7bar，能適應絕大多數氣壓檢漏測試的場合。（?點擊此處進入淘寶鏈接）

密封連接方案

Sealed Connection Scheme

格雷希爾快速接頭

	& 大公差密封范圍，中低壓密封連接
	& 適用尺寸大，一款產品可應對多個尺寸
	& 開模定制柱形密封圈，密封可靠使用壽命長
	& 鋁合金主體輕便耐用，體積小巧降低操作強度
	& 高強度工程塑料爪牙解決軟性材料刮傷問題

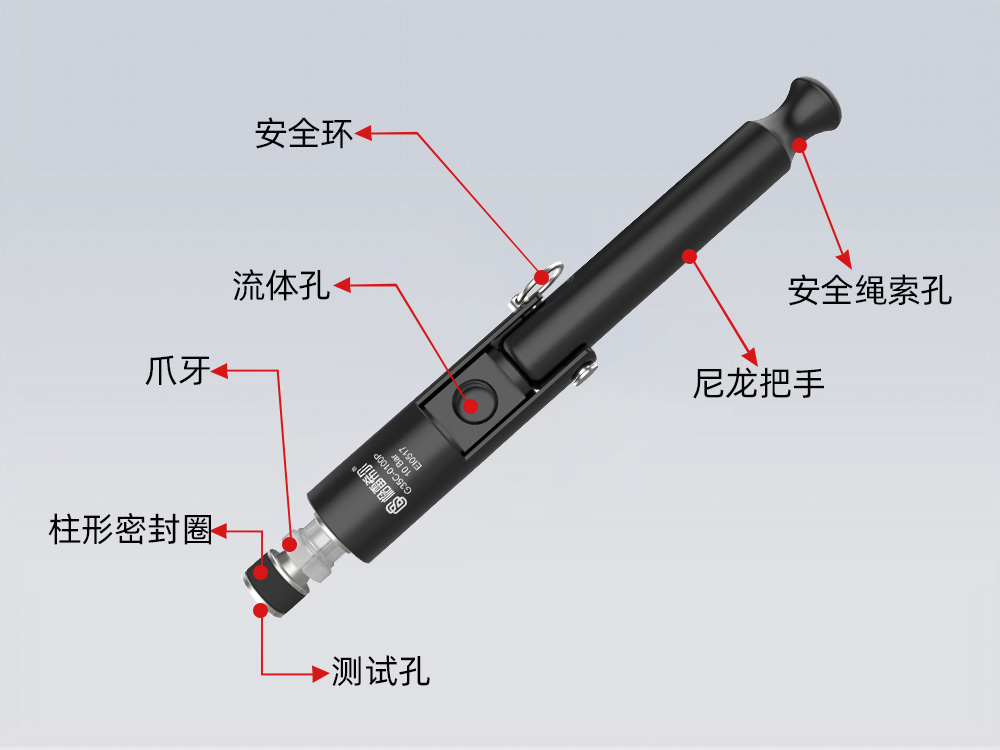

產品特點

Product Features

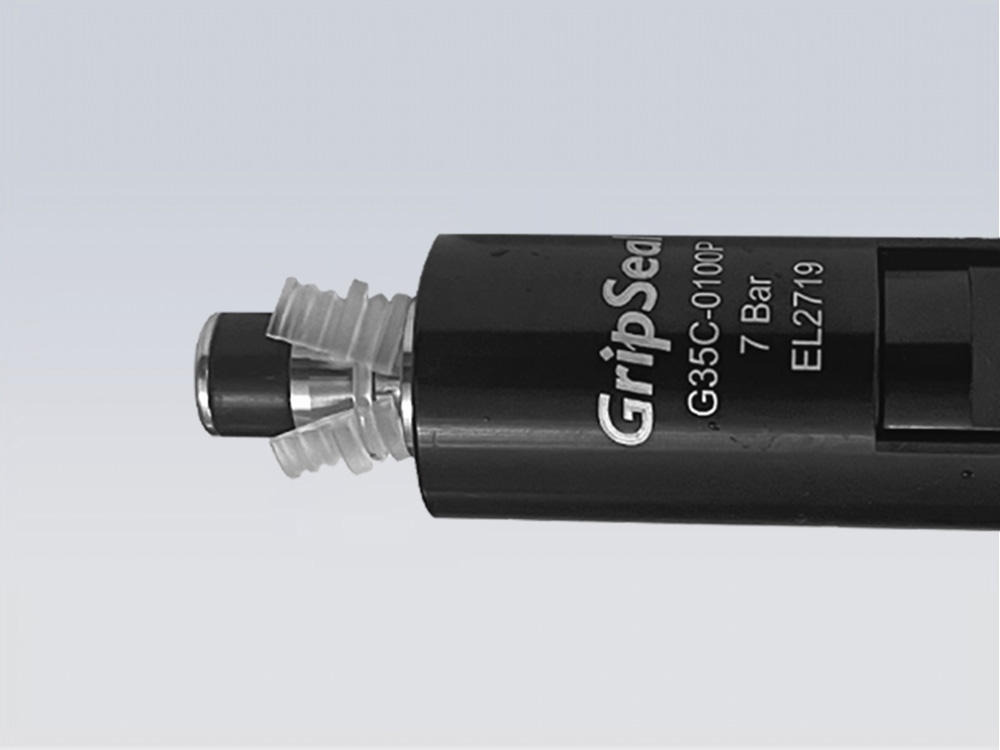

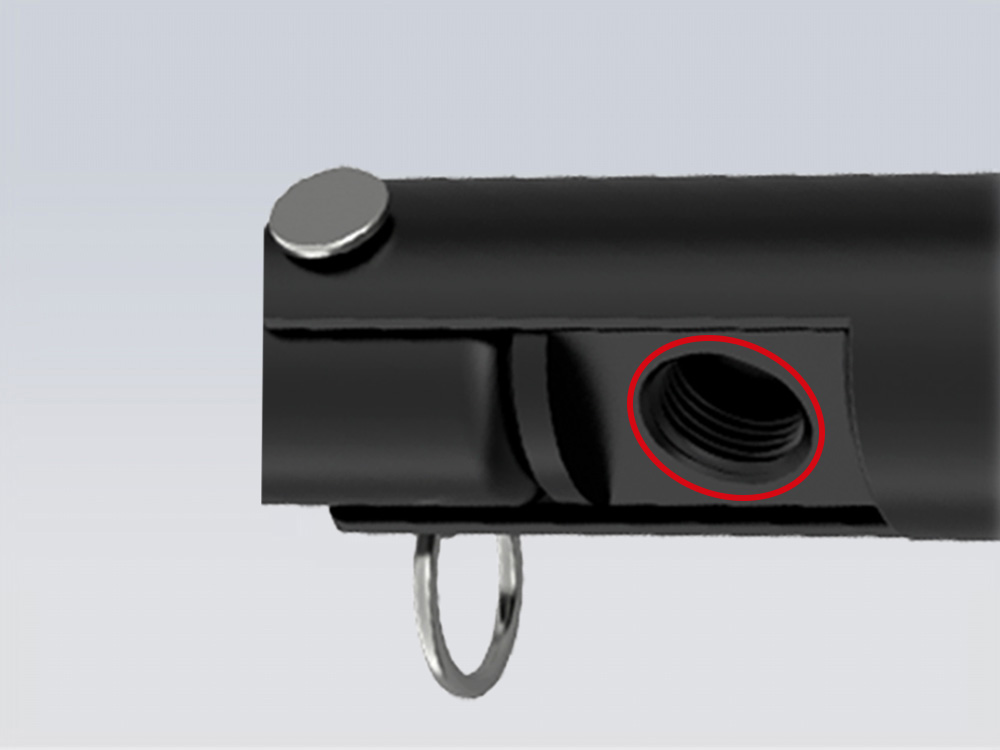

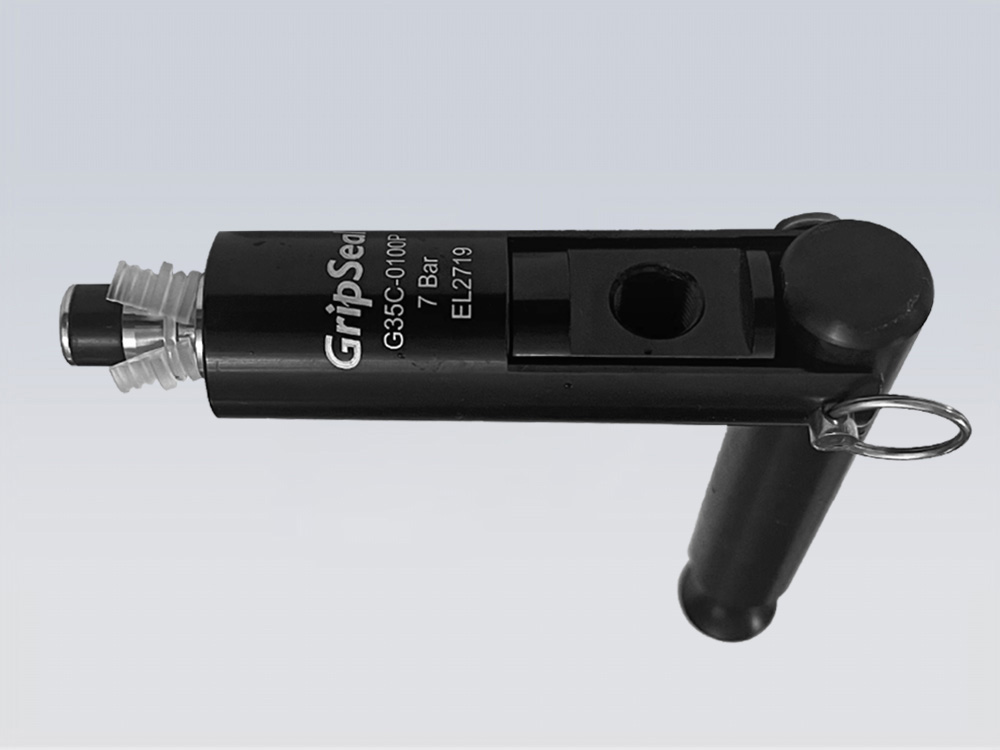

開模定制柱形密封圈，密封面積大，對公差容忍度高	高強度工程塑料鎖緊卡爪能承受7Bar以內的中低壓測試	體積小巧，操作輕便降低操作者的勞動強度	G1/8管螺紋流體孔，相關配件易得，實現通氣與封堵的切換

規格與參數

Specifications and Parameters

GripSeal連接器

& 操作壓力：從真空到7Bar
& 密封范圍：9.8-mm~25.5mm
& 流量接口：G1/8螺紋孔
& 主體材料：鋁合金/不銹鋼/尼龍
& 密封圈：氯丁橡膠
& 內密封圈：丁腈橡膠
& 操作溫度：-20℃至120℃

操作方式

Operating Mode

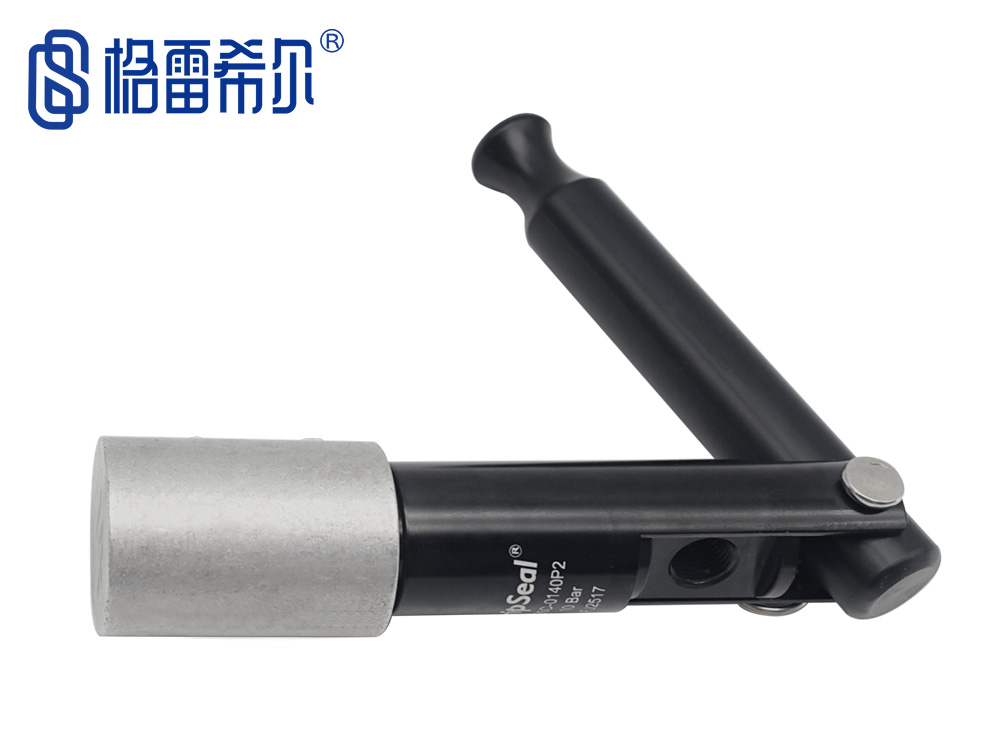

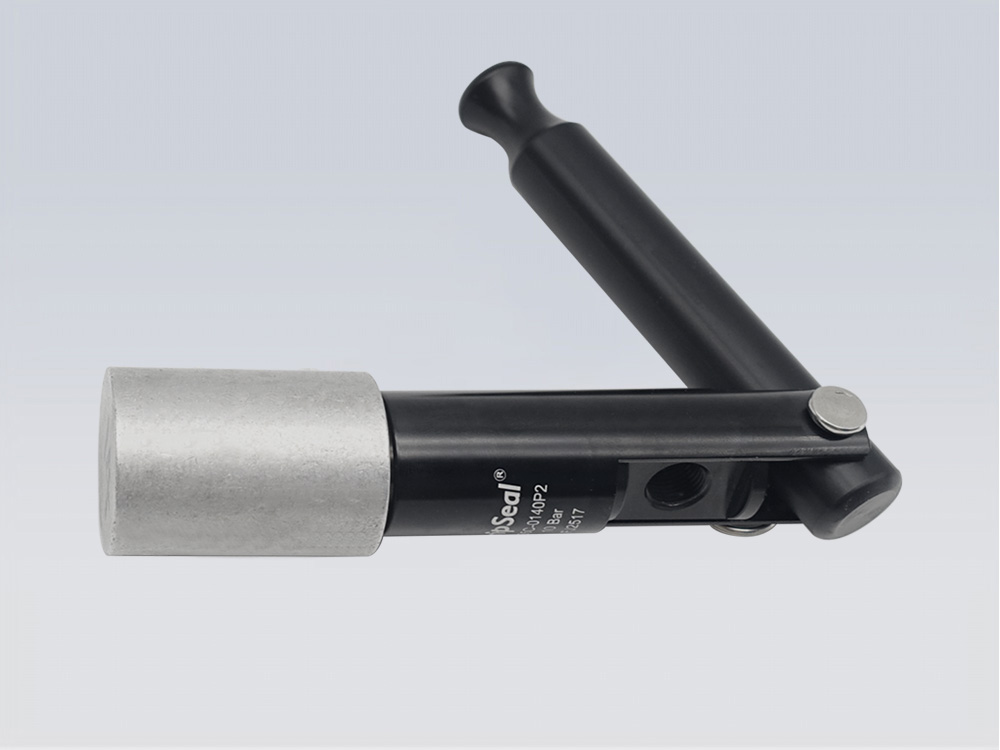

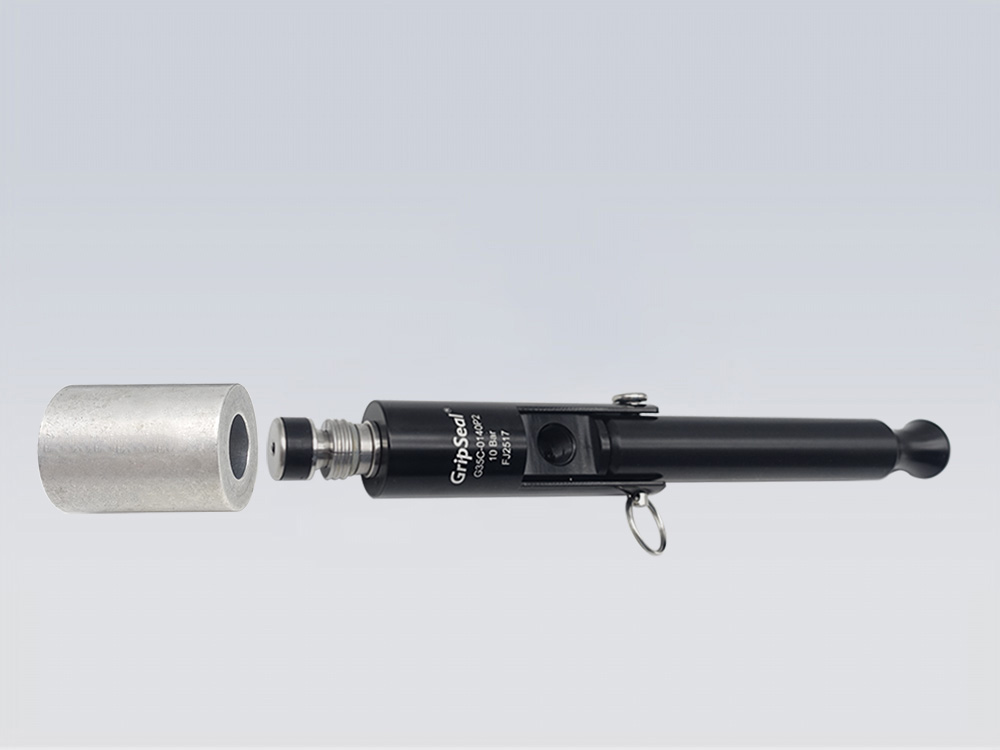

第一步：將連接器對準測試管件內部	第二步：扳動把手，此時測試管件被連接器爪牙鎖緊，完成密封

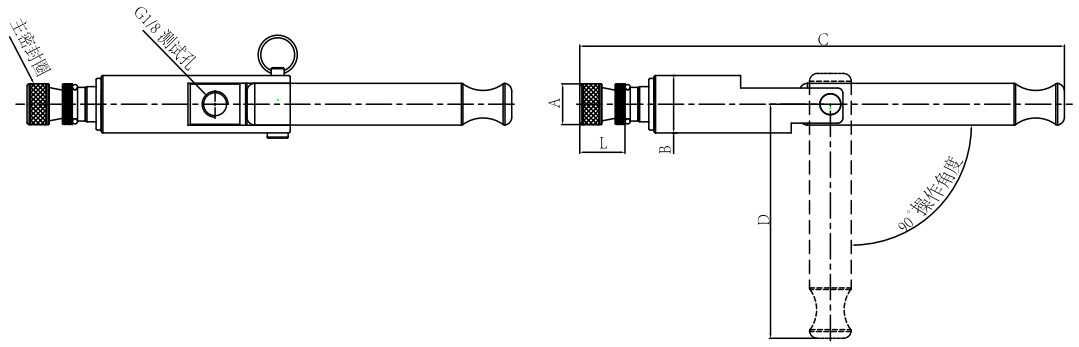

規格型號表

Specification and Model Table

格雷希爾

產品型號	密封尺寸A	流量通徑	尺寸B	尺寸C	尺寸L	壓力/主體材質	密封圈材質	密封圈型號
G35C-0100P	9.8-10.5	2.8mm	22mm	181	16mm	7Bar/鋁合金	丁腈橡膠	SG35C0100P
G35C-0110P	10.8-11.5							SG35C0110P
G35C-0120P	11.8-12.5							SG35C0120P
G35C-0130P	12.8-13.5							SG35C0130P
G35C-0140P	13.8-14.5							SG35C0140P
G35C-1150P	14.8-15.5	4.3mm		196	19mm			SG35C1150P
G35C-1160P	15.8-16.5							SG35C1160P
G35C-1170P	16.8-17.5							SG35C1170P
G35C-1180P	17.8-18.5							SG35C1180P
G35C-1190P	18.8-19.5							SG35C1190P
G35C-1200P	19.8-20.5							SG35C1200P
G35C-1210P	20.8-21.5							SG35C1210P
G35C-1220P	21.8-22.5							SG35C1220P
G35C-1230P	22.8-23.5							SG35C1230P
G35C-1240P	23.8-24.5							SG35C1240P
G35C-1250P	24.8-25.5							SG35C1250P
