密封方式：內脹式
密封范圍：10.00mm-25.00mm
產品分類：管內徑連接器
產品描述：G35S 系列的開發是為了滿足一些插入深度比較淺的管件而設計的，因為插入深度比較淺，所···

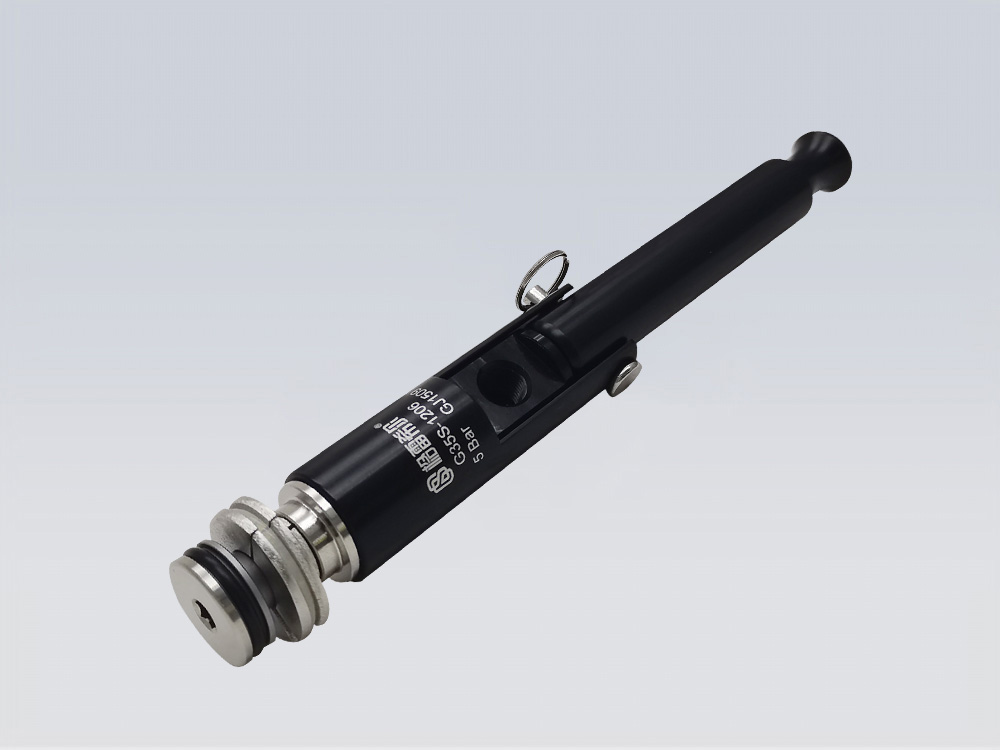

G35S系列格雷希爾快速連接器，是為了滿足一些插入深度比較淺的管件而設計的，因為插入深度比較淺，所以 G35S 系列目前的標準品最高壓力只能達到10Bar。（?點擊此處進入淘寶鏈接）
密封連接方案
Sealed Connection Scheme
 | & 改善工作效率，降低生產成本 |
| & 公制尺寸應用 | |
| & O形密封圈更換簡單，使用壽命長 | |
| & 鋁合金主體輕便耐用，體積小巧降低操作強度 | |
| & 高強度工程塑料爪牙解決軟性材料刮傷問題 |

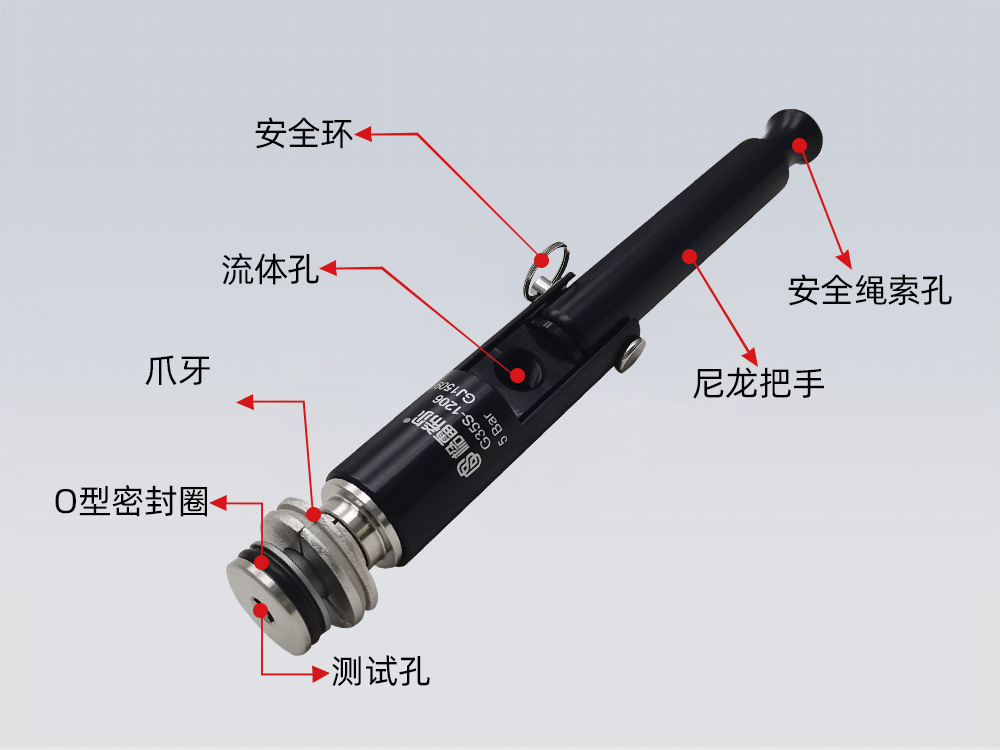

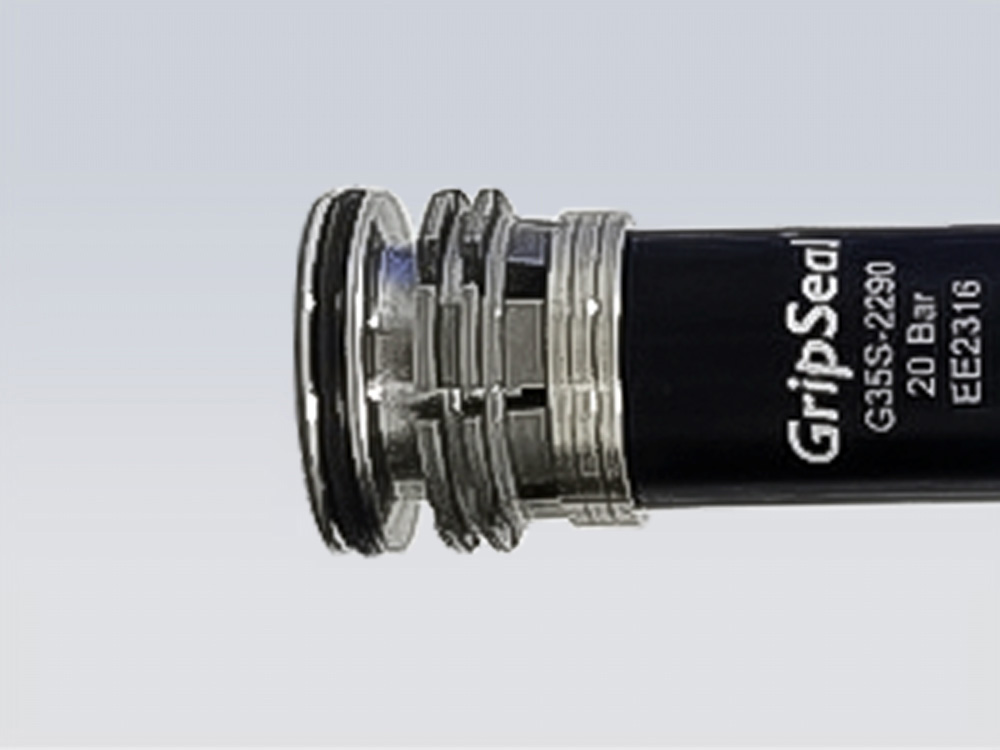

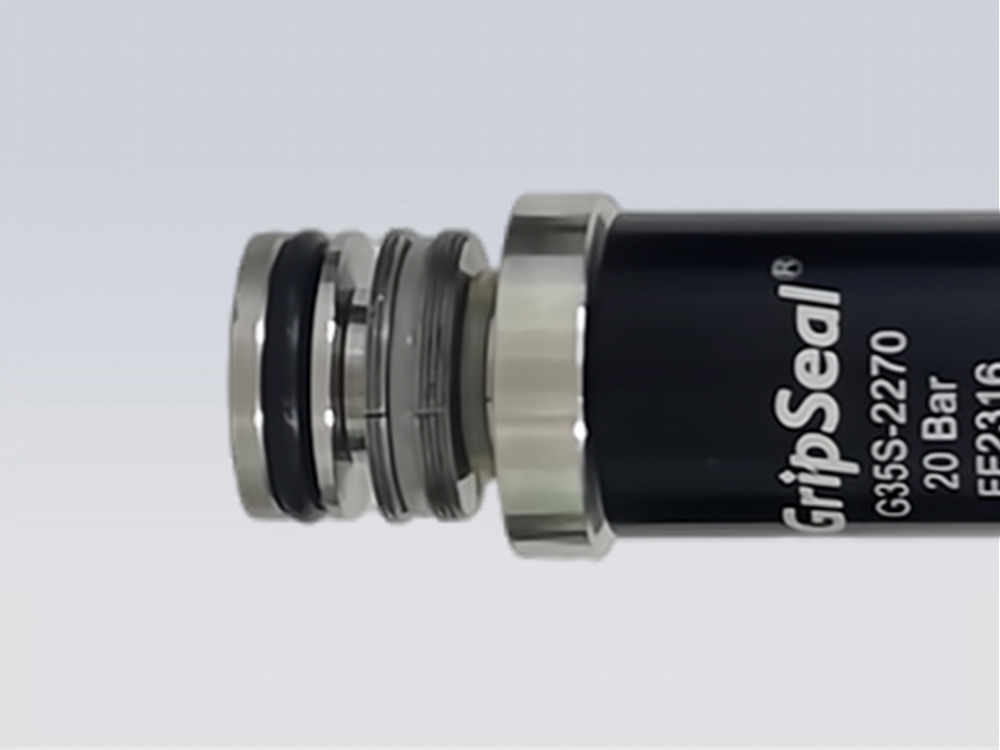

產品特點
Product Features
|
|
|
|

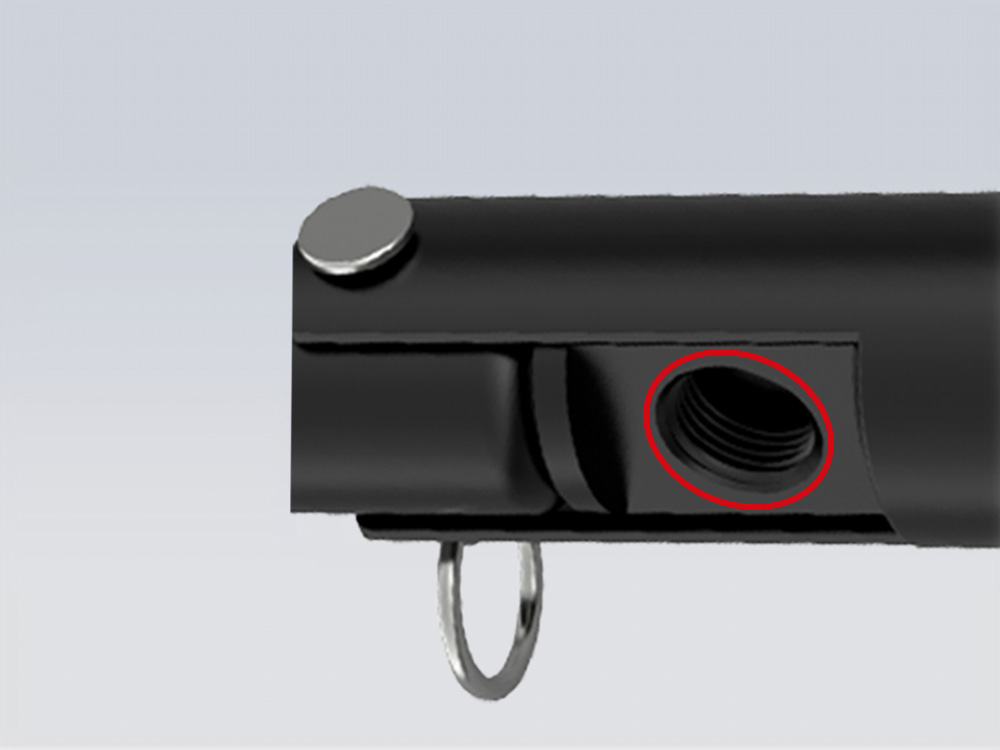

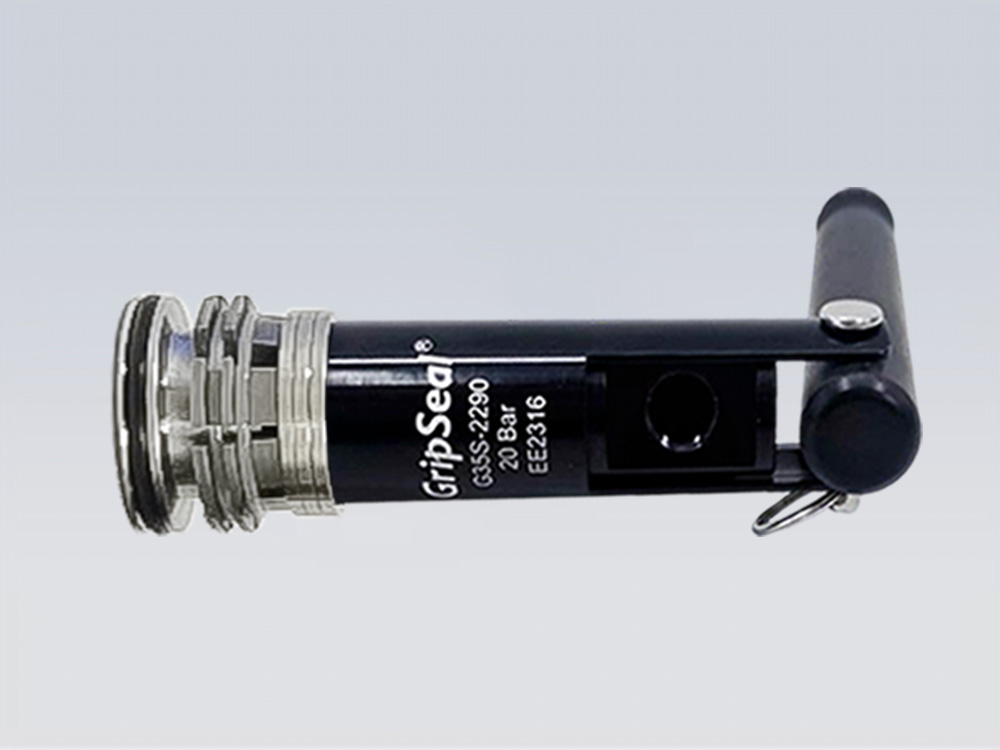

| 鎖緊爪牙能夠牢牢的抓住管件內壁使接頭不被壓力沖出 | 特殊的爪牙形狀和多點接觸提供抓緊力保證無損傷密封連接 | G1/8管螺紋流體孔，相關配件易得，實現通氣與封堵的切換 | 體積小巧，操作輕便降低操作者的勞動強度 |
規格與參數
Specifications and Parameters
| & 操作壓力：從真空到10Bar |
|
| & 密封范圍：10.00mm-25.00mm | |
| & 流量接口：G1/8螺紋孔 | |
| & 主體材料：鋁合金/不銹鋼/尼龍 | |
| & 主密封圈：氯丁橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 操作溫度：-20℃至120℃ |

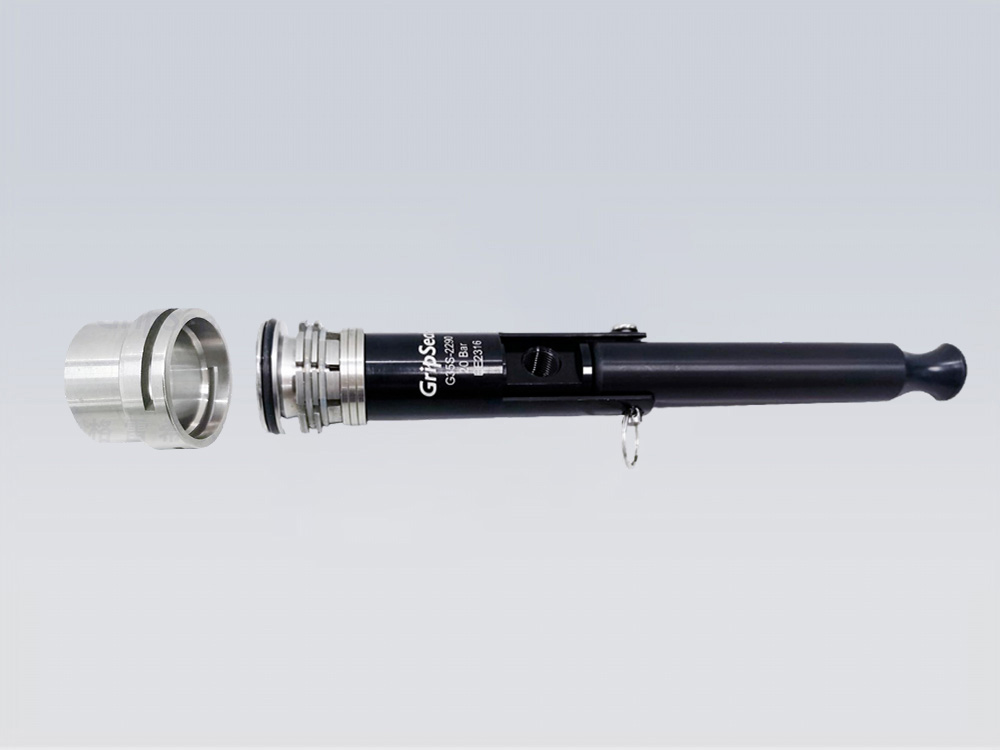

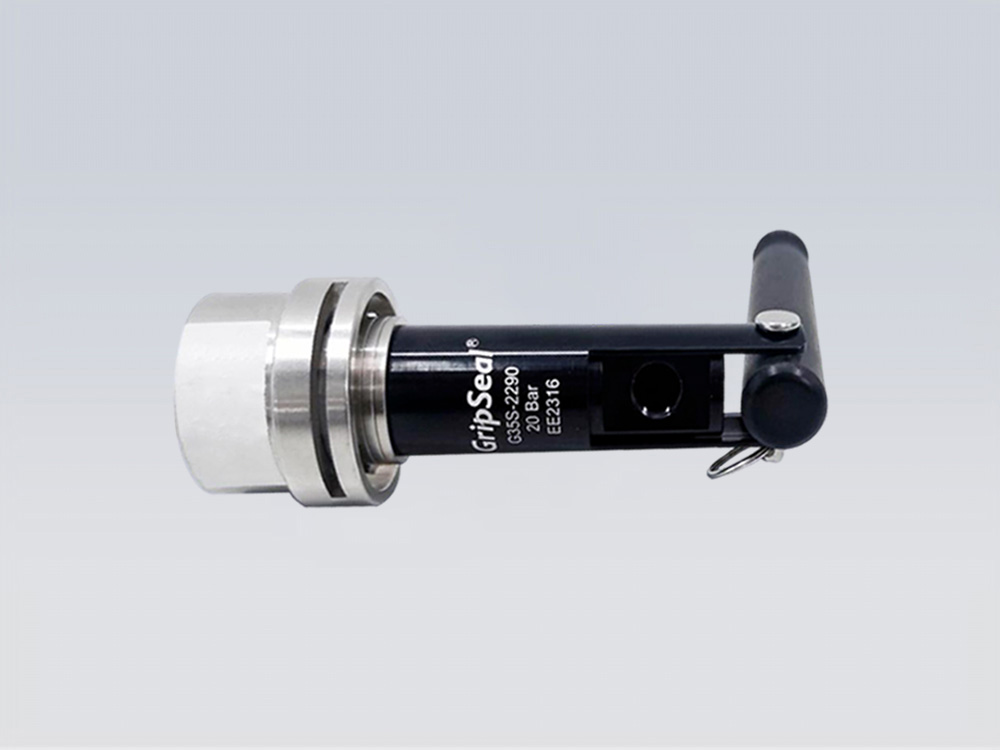

操作方式
Operating Mode
|
|

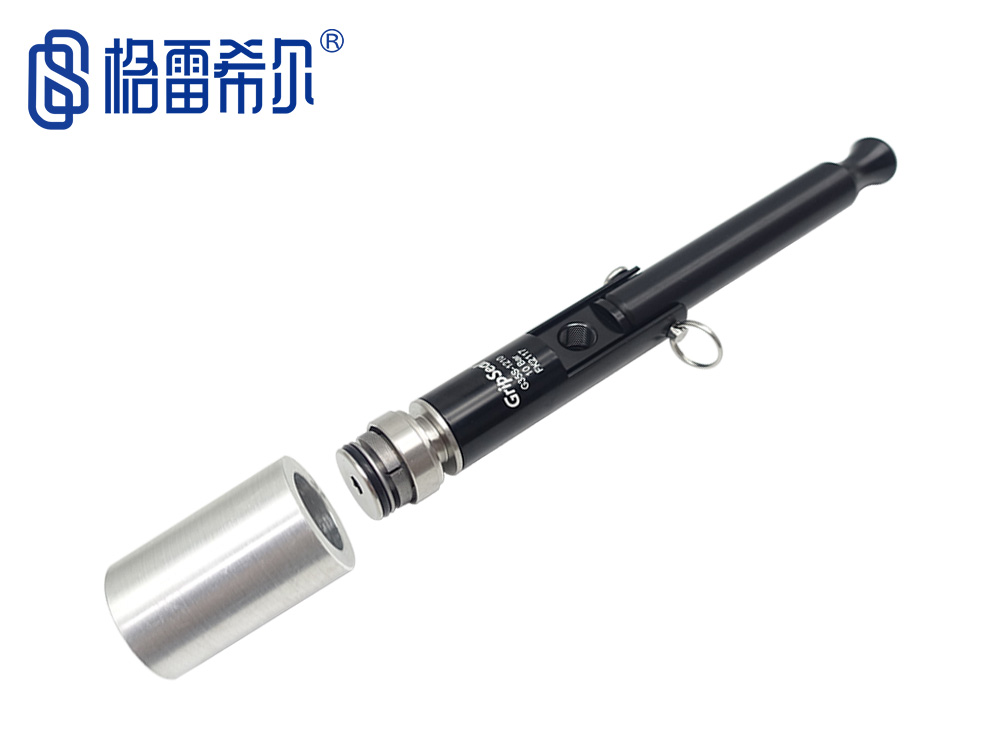

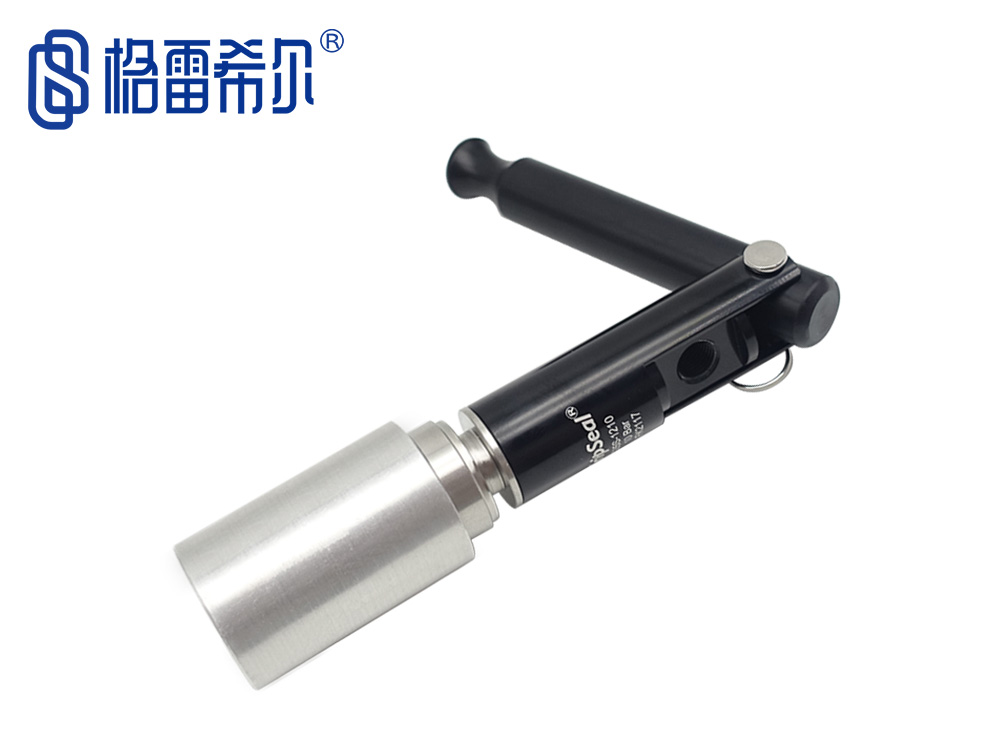

| 第一步： 將安裝好轉接頭或封堵頭連接器對準測試管件插入管件內部 | 第二步： 扳動把手測試管件被接頭爪牙鎖緊完成密封，充入測試介質開始測試 |
規格型號表
Specification and Model Table

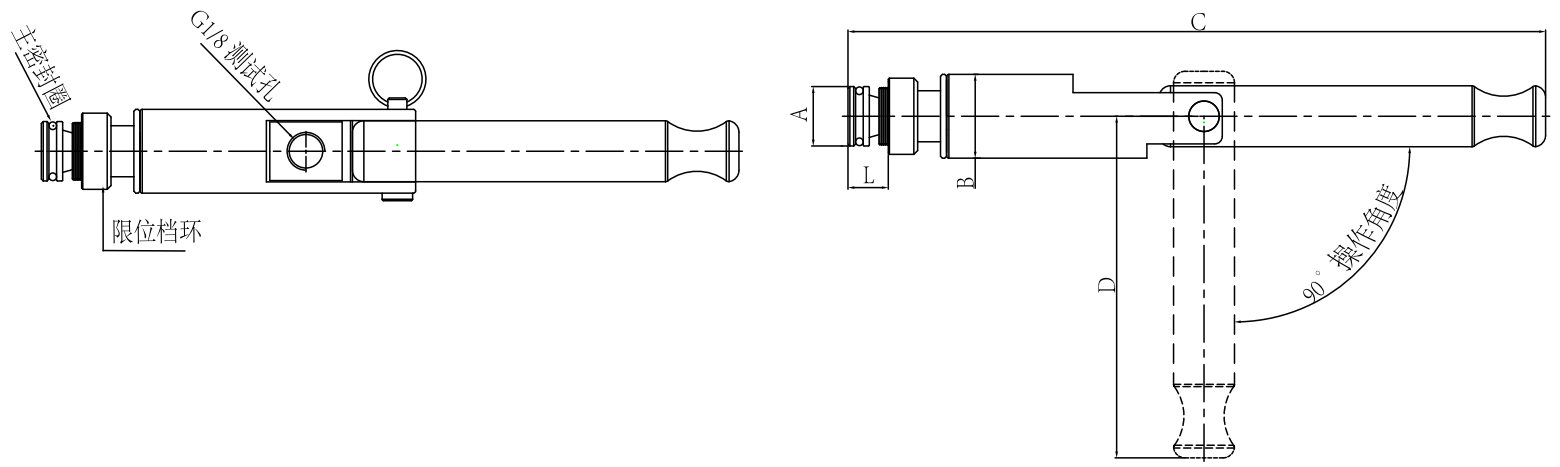

| 產品型號 | 密封尺寸A | 流量通徑 | 尺寸B | 尺寸C | 尺寸L | 壓力/主體材質 | 密封圈材質 | 密封圈型號 |
| G35S-0100 | 10.0 | 2.8mm | 22 | 181 | 9 | 10Bar/鋁合金 | 丁腈橡膠 | G35S0100 |
| G35S-0110 | 11.00 | G35S0110 | ||||||
| G35S-0120 | 12.00 | G35S0120 | ||||||
| G35S-0130 | 13.00 | G35S0130 | ||||||
| G35S-0140 | 14.00 | G35S0140 | ||||||
| G35S-1150 | 15.00 | 4.3mm | 186 | G35S1150 | ||||
| G35S-1160 | 16.00 | G35S1160 | ||||||
| G35S-1170 | 17.00 | G35S1170 | ||||||
| G35S-1180 | 18.00 | G35S1180 | ||||||
| G35S-1190 | 19.00 | G35S1190 | ||||||
| G35S-1200 | 20.00 | G35S1200 | ||||||
| G35S-1210 | 21.00 | G35S1210 | ||||||
| G35S-1220 | 22.00 | G35S1220 | ||||||
| G35S-1230 | 23.00 | G35S1230 | ||||||
| G35S-1240 | 24.00 | G35S1240 | ||||||
| G35S-1250 | 25.00 | G35S1250 |
