密封方式:
密封范圍:
產品分類:氣動元件

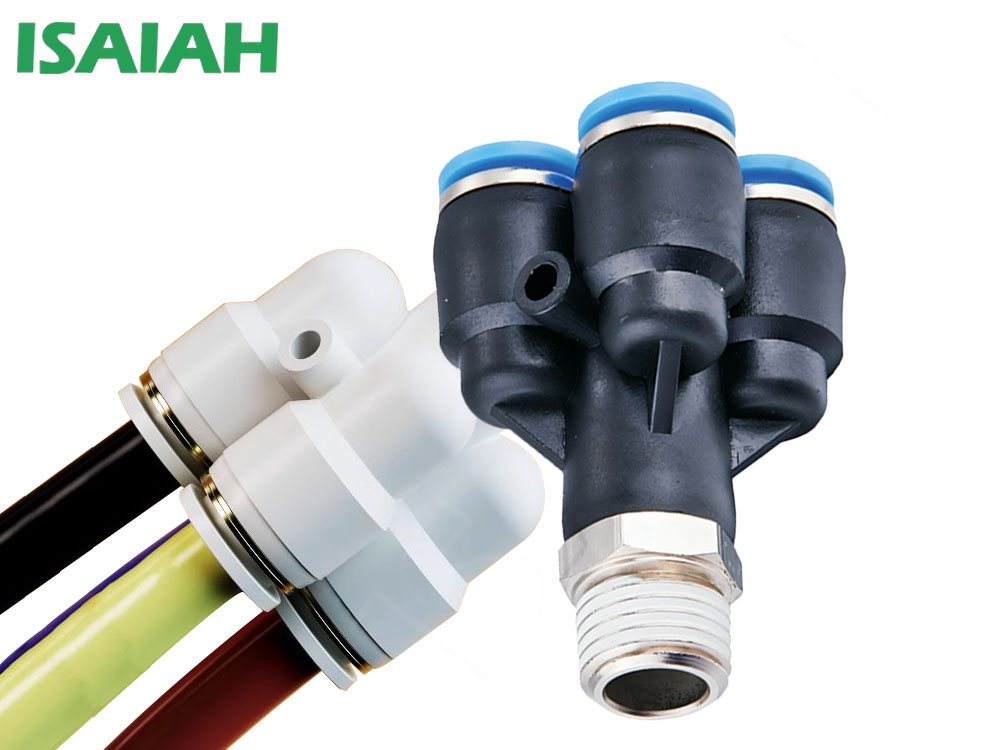

產品描述:PXT螺紋五通Y型萬向氣管快插接頭,具有很好的密封性能,且耐高壓不脫扣,有R螺紋和G螺···

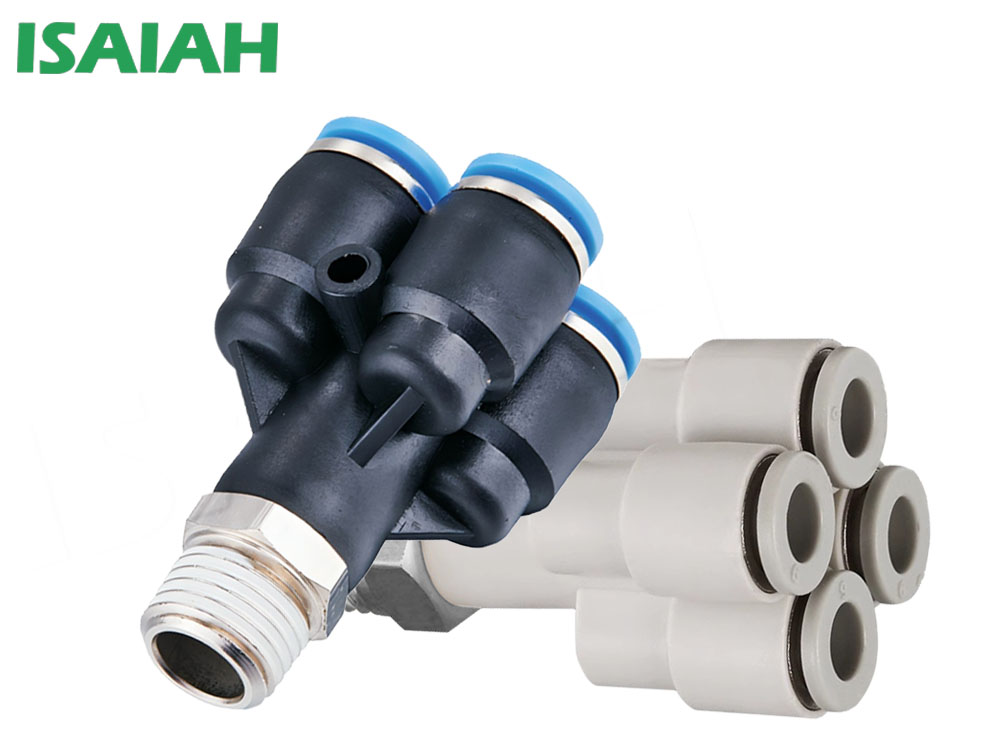

PXT螺紋五通Y型萬向氣管快插接頭,具有很好的密封性能,且耐高壓不脫扣,有R螺紋和G螺紋兩種規格,每種規格都有多種型可供選擇,廣泛應用于各類氣動系統。高強度塑料殼體耐腐蝕、抗沖擊;全銅鍍鎳螺紋自帶密封膠,無需手纏生料帶,方便連接氣缸。安裝便捷,即使安裝后接頭和管體也可360°旋轉。
PXT螺紋五通Y型萬向氣管快插接頭的技術參數:
| ★ 品牌:Isaiah/以賽亞 |
|
| ★ 使用流體:空氣,真空 | |
| ★ 工作壓力:0~1.0MPa(150psi) | |
| ★ 負壓:-100Kpa(-29.5in·Hg) | |
| ★ 耐壓:1.5MPa | |
| ★ 顏色:灰色/黑色 | |
| ★ 主體材質:高強塑料+鍍鎳黃銅 | |
| ★ 工作溫度:-20至70°C(-4至158°F) | |
| ★ 適用軟管:PU管、尼龍管 |

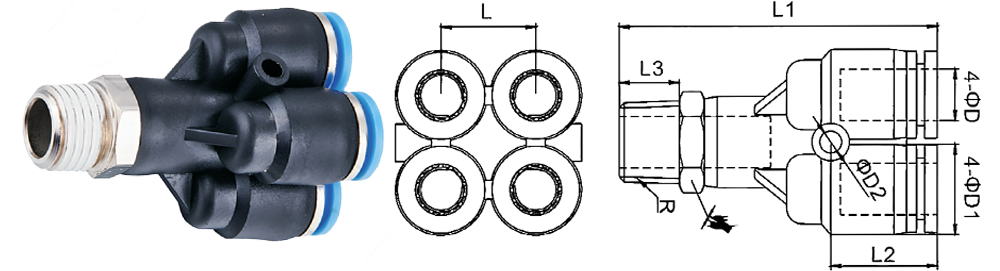

PXT螺紋五通Y型萬向氣管快插接頭的規格型號表:
| 型號 | ¢D | R | L | L1 | L2 | L3 | ¢D1 | ¢D2 | |
| PXT04-01 | 4 | R1/8 | 11 | 43 | 15 | 7.5 | 11.3 | 3.2 | 12 |
| PXT04-02 | R1/4 | 11 | 45.5 | 15 | 9.5 | 11.3 | 3.2 | 14 | |
| PXT06-01 | 6 | R1/8 | 13 | 47 | 15.5 | 7.5 | 13.3 | 3.2 | 14 |
| PXT06-02 | R1/4 | 13 | 49 | 15.5 | 9.5 | 13.3 | 3.2 | 14 | |
| PXT06-03 | R3/8 | 13 | 50.5 | 15.5 | 10.5 | 13.3 | 3.2 | 17 | |
| PXT06-04 | R1/2 | 13 | 54 | 15.5 | 13.5 | 13.3 | 3.2 | 21 | |
| PXT08-01 | 8 | R1/8 | 15 | 48 | 16.5 | 7.5 | 14.8 | 3.2 | 14 |
| PXT08-02 | R1/4 | 15 | 50 | 16.5 | 9.5 | 14.8 | 3.2 | 14 | |
| PXT08-03 | R3/8 | 15 | 51.5 | 16.5 | 10.5 | 14.8 | 3.2 | 17 | |
| PXT08-04 | R1/2 | 15 | 55 | 16.5 | 13.2 | 14.8 | 3.2 | 21 |

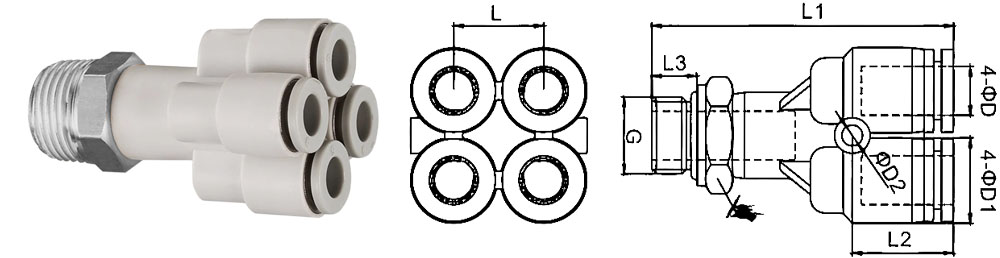

PXT-G 螺紋五通Y型萬向氣管快插接頭的規格型號表:
| 型號 | ¢D | G | L | L1 | L2 | L3 | ¢D1 | ¢D2 | |
| PXT04-G01 | 4 | G1/8 | 11 | 43 | 15 | 5.5 | 11.5 | 3.2 | 14 |
| PXT04-G02 | G1/4 | 11 | 45.5 | 15 | 7.5 | 11.5 | 3.2 | 17 | |
| PXT06-G01 | 6 | G1/8 | 13 | 46.5 | 15.5 | 5.5 | 13.5 | 3.2 | 14 |
| PXT06-G02 | G1/4 | 13 | 49 | 15.5 | 7.5 | 13.5 | 3.2 | 17 | |
| PXT06-G03 | G3/8 | 13 | 49.5 | 15.5 | 7.5 | 13.5 | 3.2 | 1 | |
| PXT06-G04 | G1/2 | 13 | 52 | 15.5 | 10 | 13.5 | 3.2 | 24 | |
| PXT08-G01 | 8 | G1/8 | 15 | 47.5 | 16.5 | 5.5 | 15 | 3.2 | 14 |
| PXT08-G02 | G1/4 | 15 | 50 | 16.5 | 7.5 | 15 | 3.2 | 17 | |
| PXT08-G03 | G3/8 | 15 | 50.5 | 16.5 | 7.5 | 15 | 3.2 | 20 | |
| PXT08-G4 | G1/2 | 15 | 53 | 16.5 | 10 | 15 | 3.2 | 24 |
