密封方式：外卡式
密封范圍：9.52mm-28.52mm
產品分類：異形管連接器

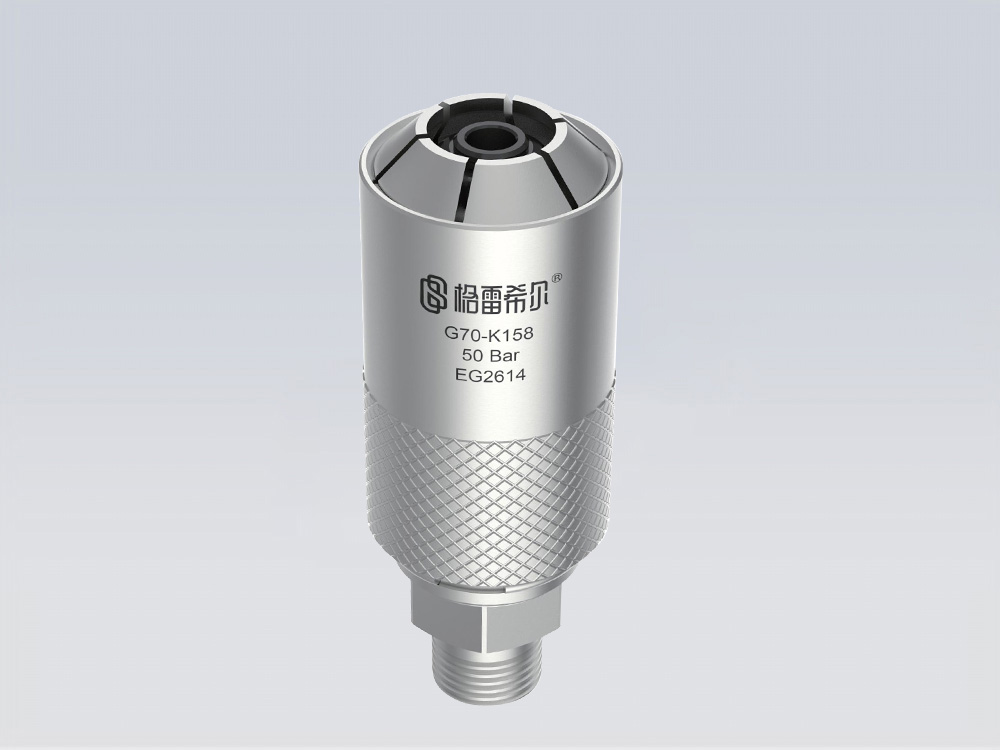

產品描述：G70-K系列專門用于制冷行業檢漏測試時擴口管的快速密封與連接，具有操作簡單、堅固耐用···

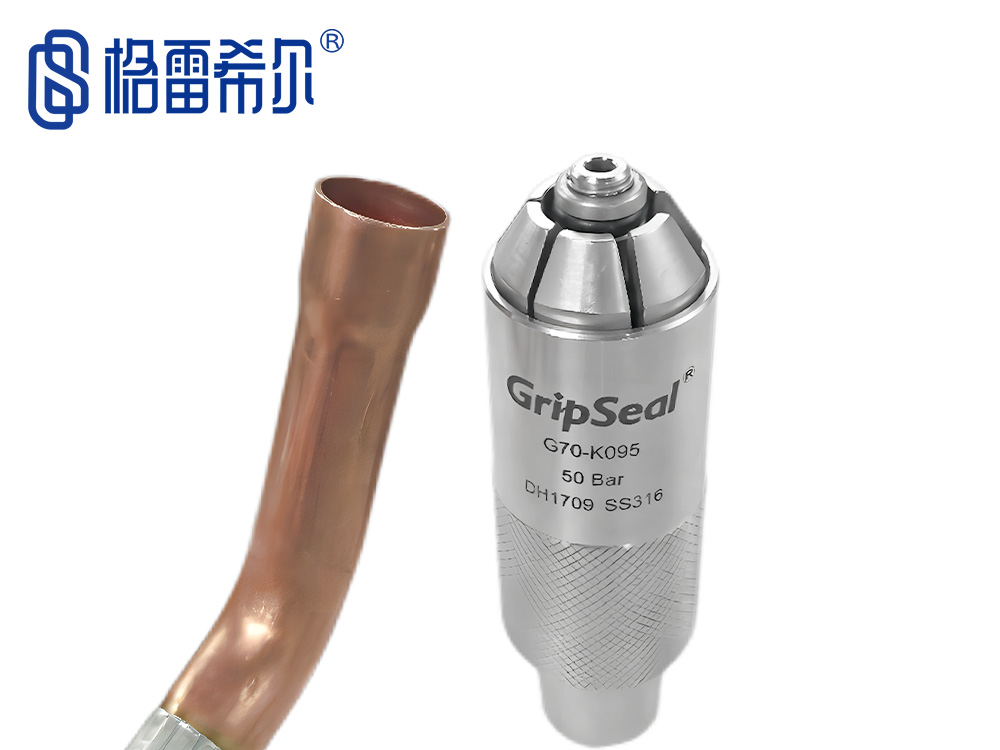

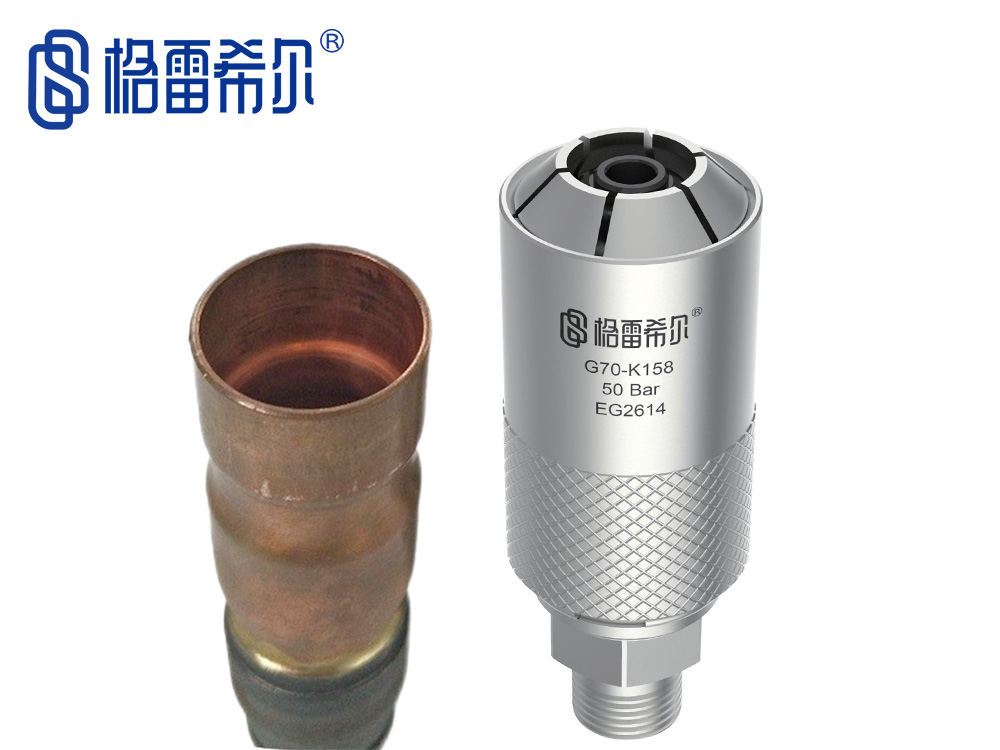

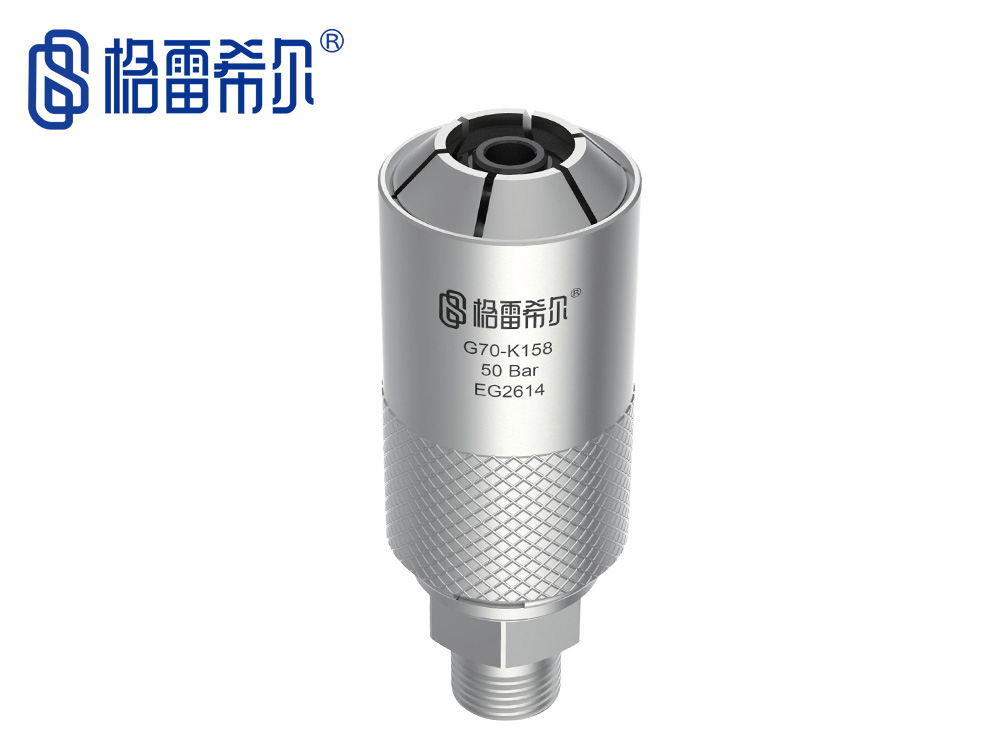

G70-K系列格雷希爾快速連接器，專門用于制冷行業檢漏測試時擴口管的快速密封與連接，具有操作簡單、堅固耐用、密封可靠、流量大、承壓高等特點。（?點擊此處進入淘寶鏈接）

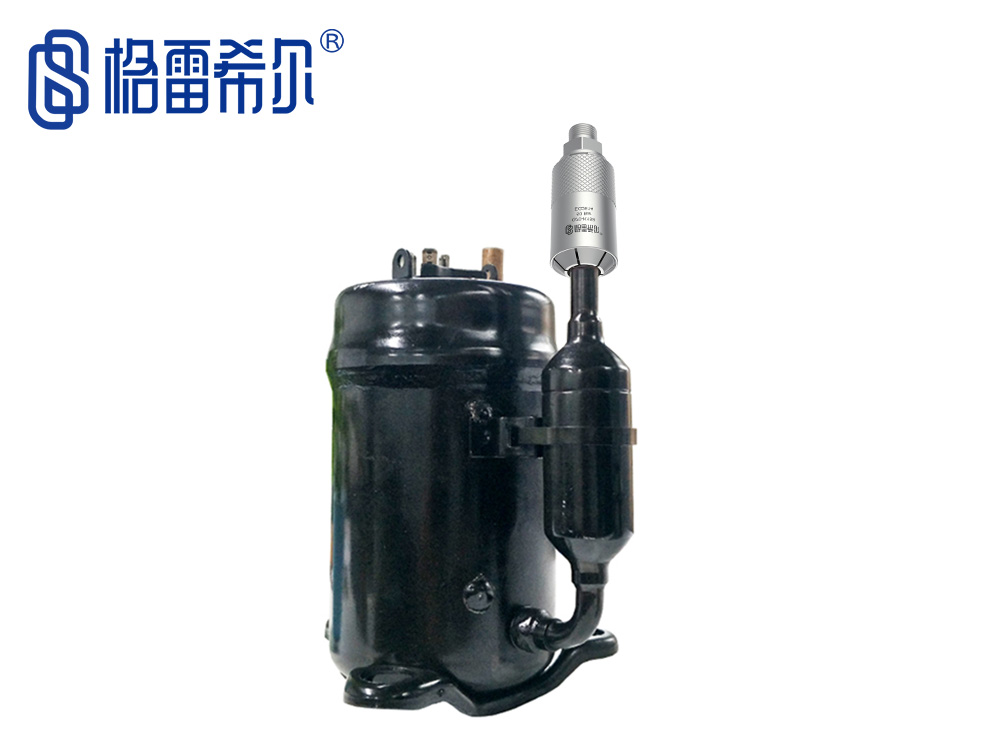

密封連接方案
Sealing connection scheme
| & 滑套式操作簡單可靠 |
| & 可靠的端面密封，密封圈維護簡單 | |
| & 316不銹鋼材質堅固耐用 | |
| & 流量無損，高效測試 | |
| & 安全標識環，保證安全生產 |

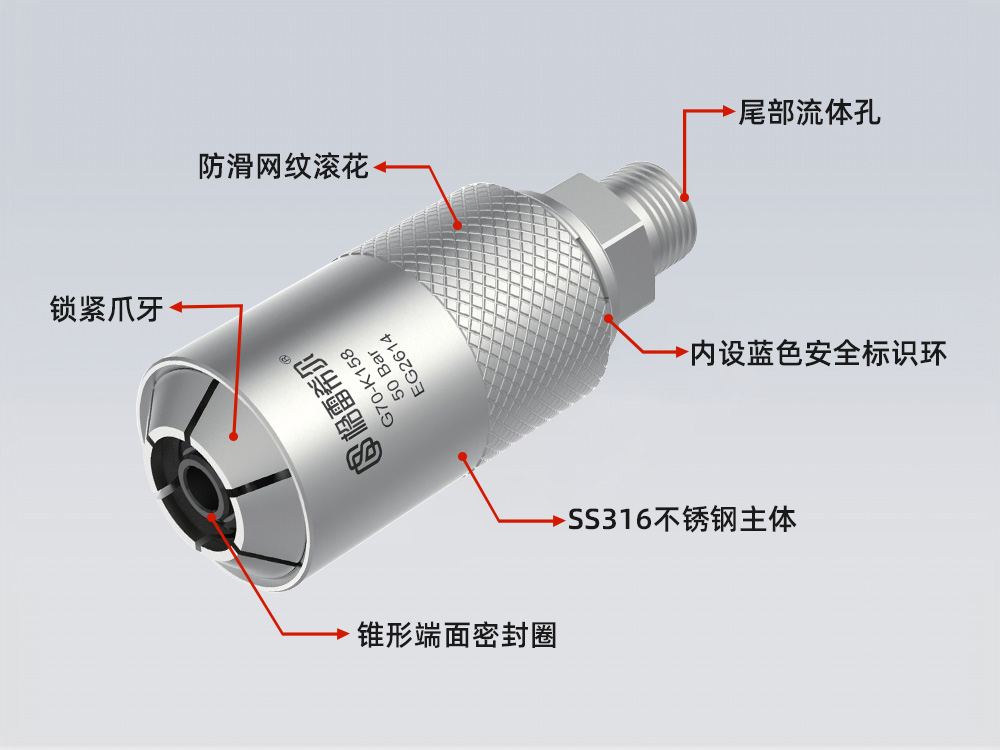

產品特點
Product features
|
|
|
|
|

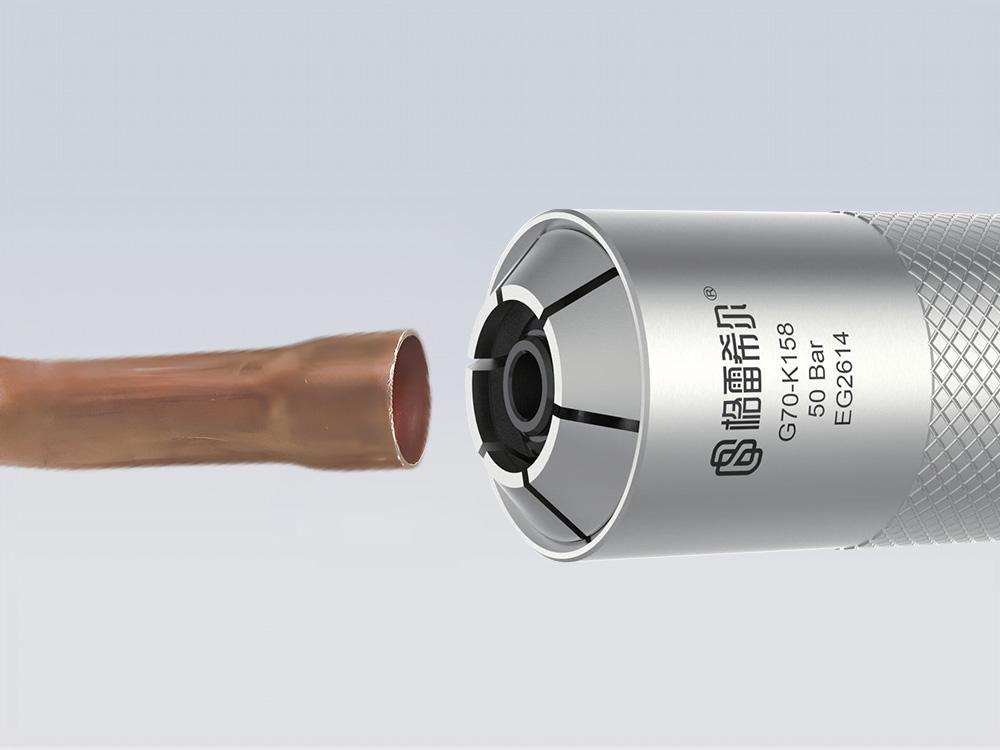

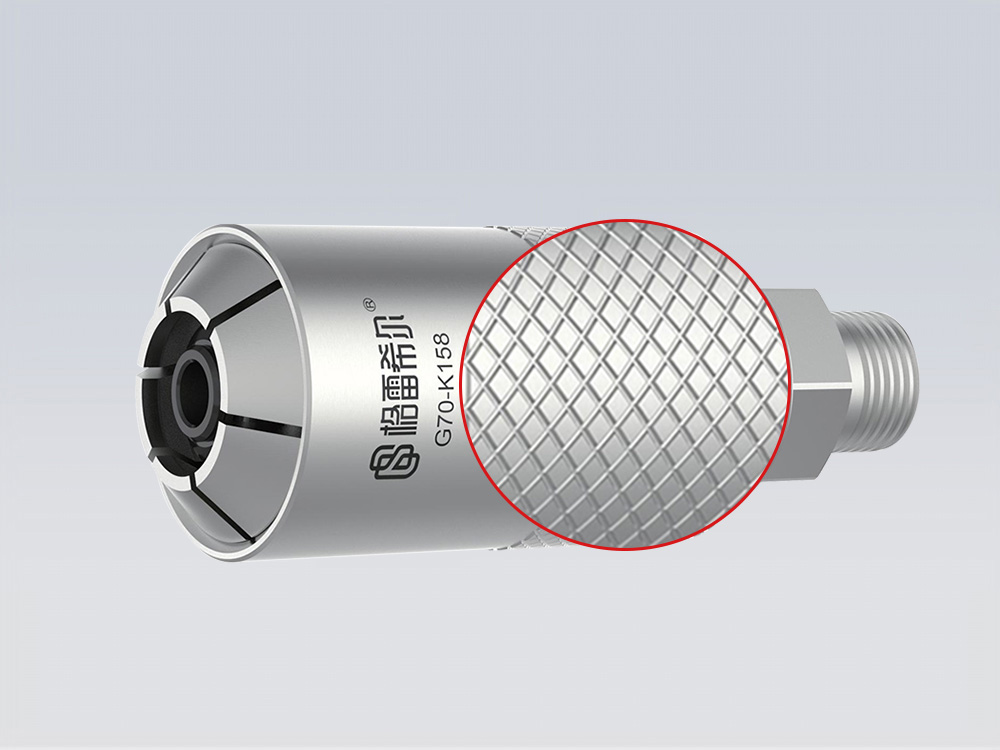

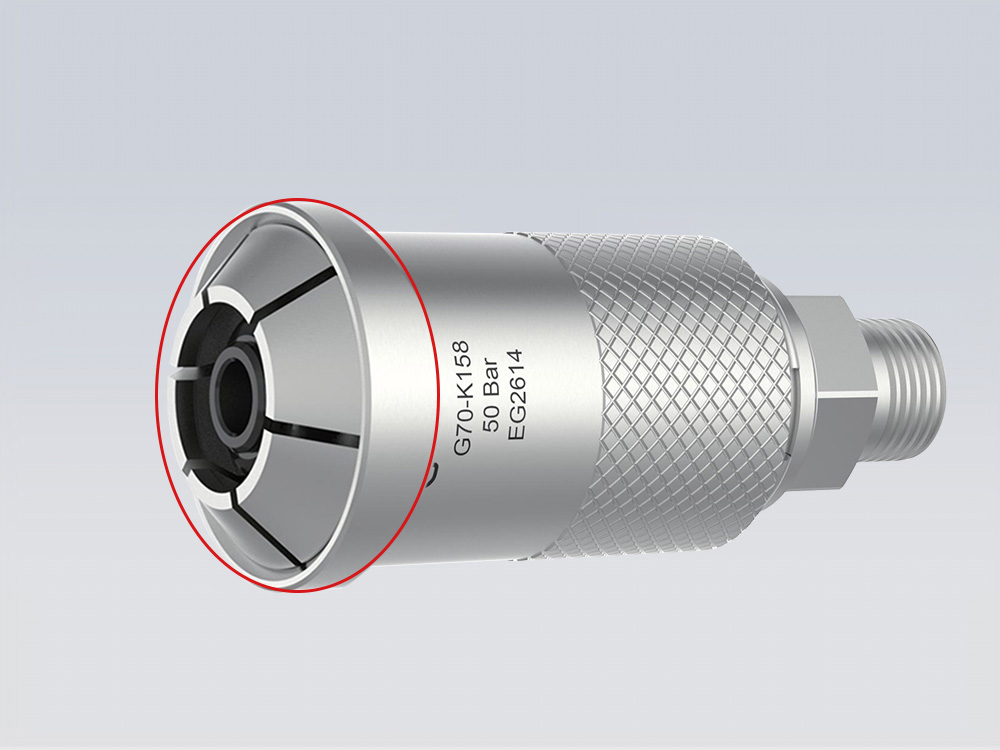

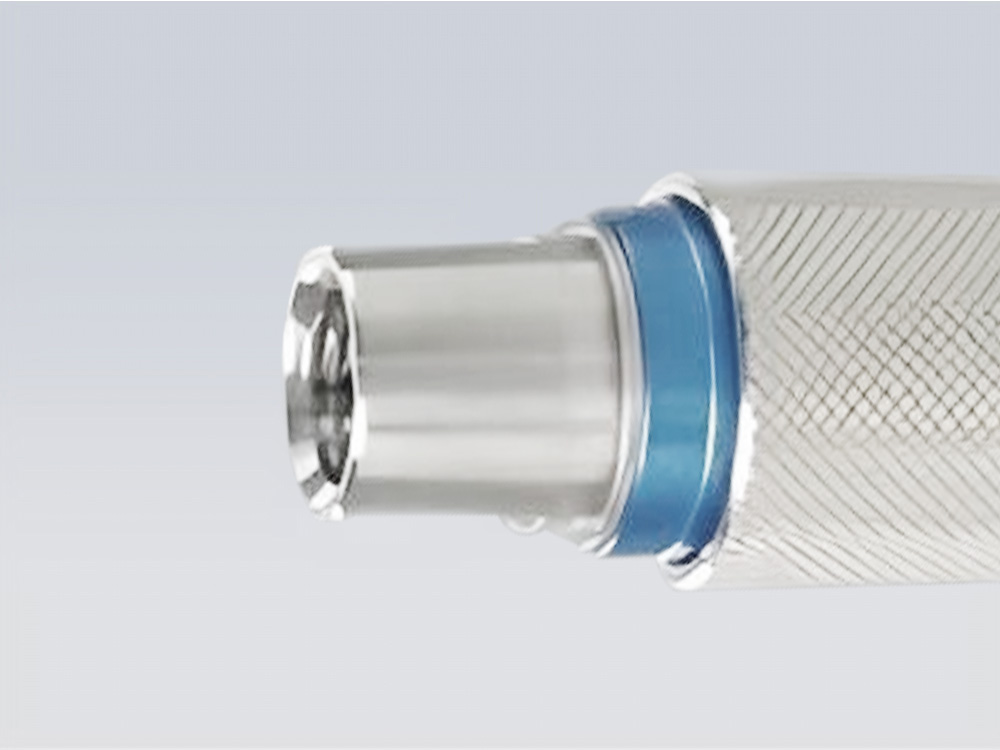

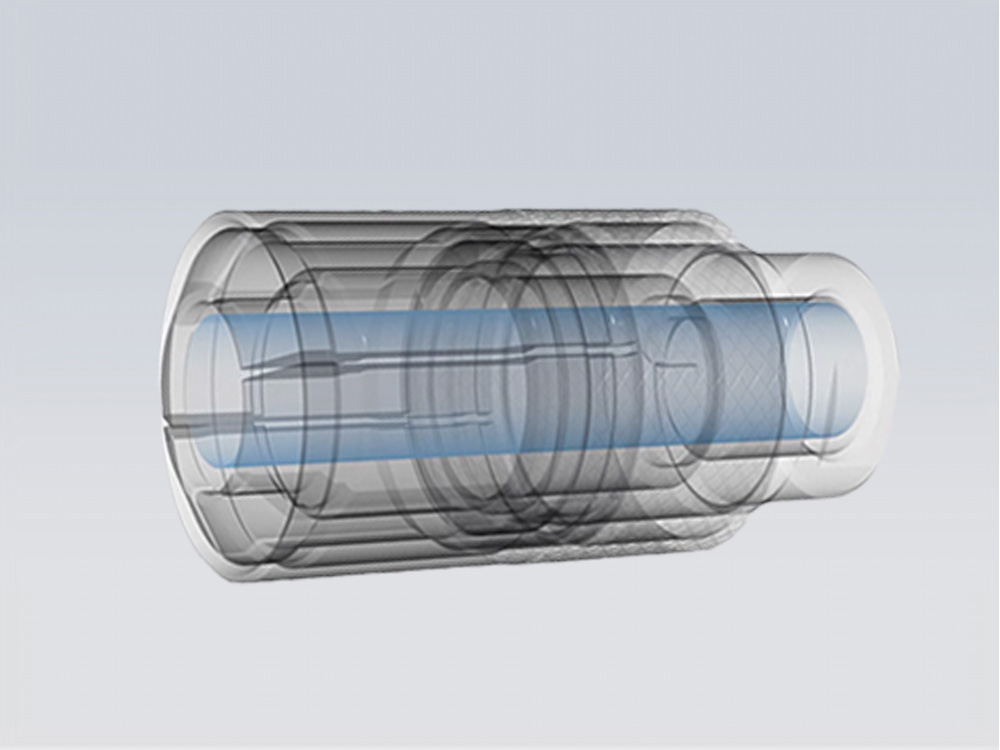

| 外卡式夾爪鎖緊，直接抓取工件管口凸起部位 | 防滑網紋滾花，增加摩擦力，易于操作 | 滑套式結構，輕松推拉即可實現鎖緊與斷開 | 直通式設計減少流量損失，保證測試正確性 | 藍色到位安全標識環，保證生產安全性 |
產品參數
Product parameters
| & 操作壓力：從真空到70Bar |
|
| & 密封范圍：9.52mm-28.52mm | |
| & 最大凸起寬度：4-8mm | |
| & 流量接口：參見選型表 | |
| & 主體材料：316不銹鋼 | |
| & 主密封圈：氯丁橡膠/丁腈橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 操作溫度：-20℃至120℃ |

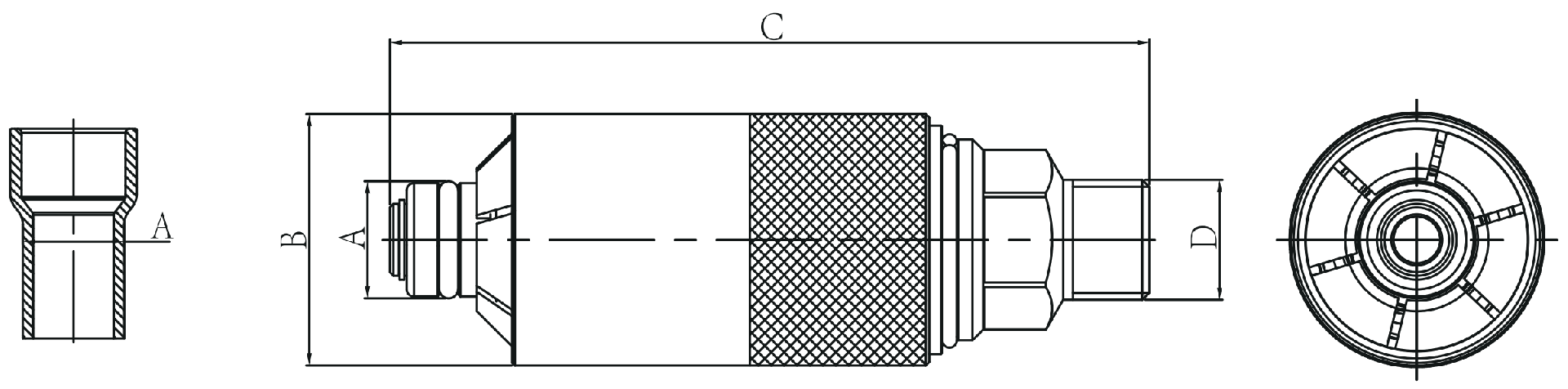

規格型號表
Specification and Model Table
| 產品型號 | 主體編號 | 密封尺寸A | 尺寸B | 尺寸C | *流體孔D* | 最大承壓/主體材質 | 密封圈材質 | 密封圈型號 |
| G70-K095 | 3 | 9.52mm | 30mm | 90mm | R3/8" | 70Bar/316不銹鋼 | 丁腈橡膠 | SG70K095 |
| G70-K127 | 3 | 12.70mm | SG70K127 | |||||
| G70-K158 | 4 | 15.80mm | 35mm | 95mm | SG70K158 | |||
| G70-K190 | 5 | 19.00mm | 40mm | 110mm | SG70K190 | |||
| G70-K222 | 5 | 22.20mm | SG70K222 | |||||
| G70-K254 | 6 | 25.40mm | 46mm | SG70K254 | ||||
| G70-K285 | 7 | 28.50mm | 50mm | 120mm | SG70K285 |
