密封方式:外卡式
密封范圍:10.4mm-38.5mm
產品分類:異形管連接器
產品描述:適用于VDA-NW冷卻水管接口的快速連接與斷開,尾部的L型流量孔可以360度旋轉,使流量輸···

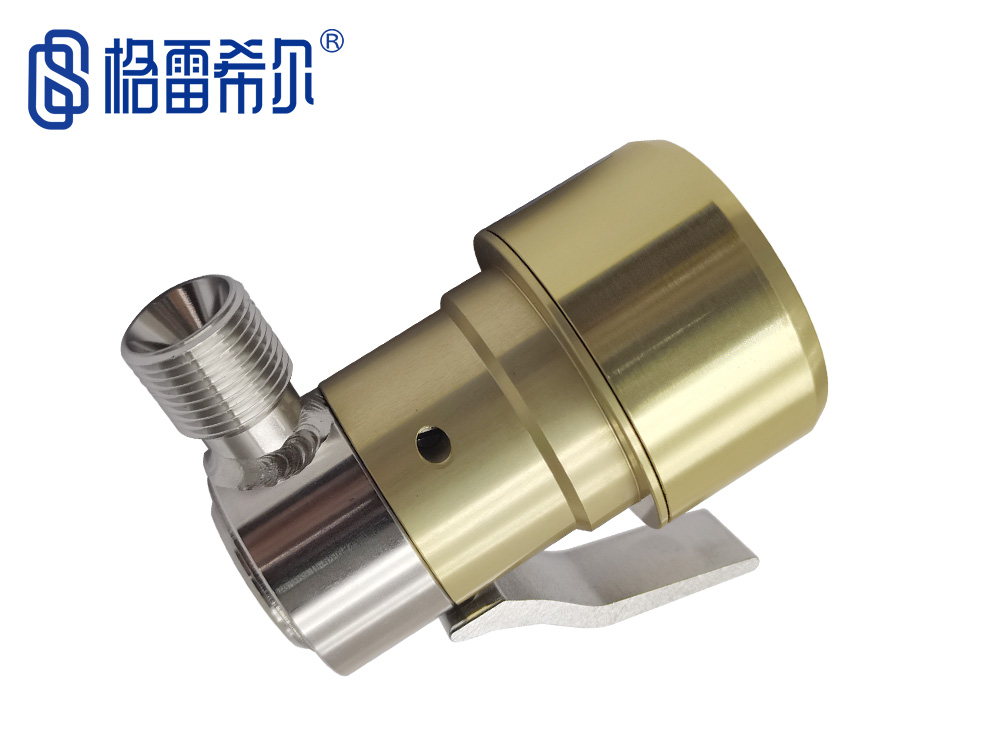

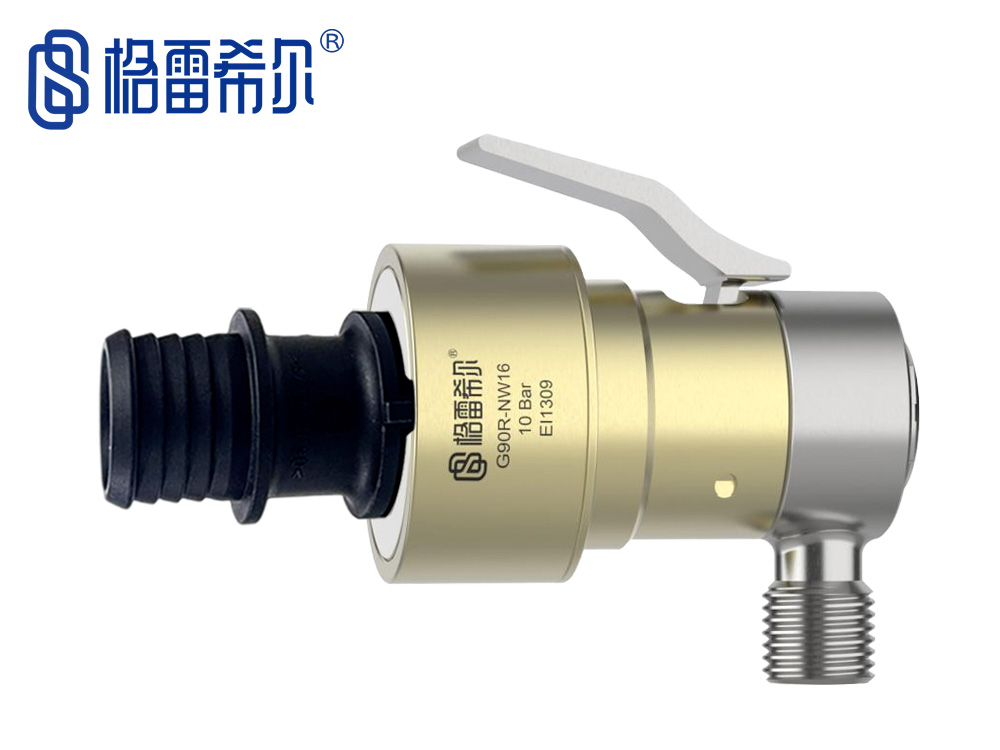

G90R-NW系列異型管快速連接器,適用于VDA-NW冷卻水管接口的快速連接與斷開。采用壓桿式設計,操作簡便,顯著減輕勞動強度,提升工作效率;使用航空級鋁合金制造,兼具輕便與堅固,確保在嚴苛環境下仍能保持優異性能。尾部的L型流量孔可以360度旋轉,使流量輸入管免去纏繞的煩惱,可滿足一些狹窄空間的應用。(?點擊此處進入淘寶鏈接)
規格與參數
Specifications and Parameters

| & 產品名稱:G90R-NW系列L型VDA管口連接器 |
 |
| & 流體介質:氣體、真空,液體 | |
| & 操作壓力:從真空到10Bar | |
| & 密封范圍:10.4mm-38.5mm | |
| & 流量接口:G3/8" | |
| & 主密封圈:丁腈橡膠 | |
| & 內部密封圈:丁腈橡膠 | |
| & 主體材料:鋁合金,不銹鋼,尼龍 | |
| & 操作溫度:-20℃至120℃ |

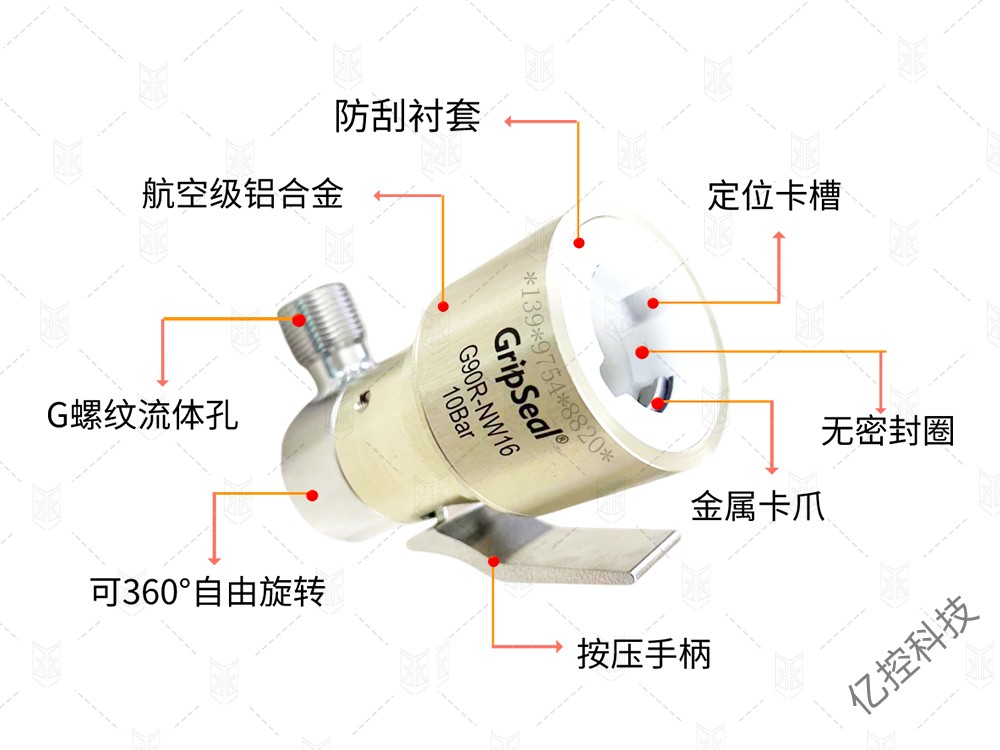

產品特點
Product Features

|
 |
 |
 |
 |

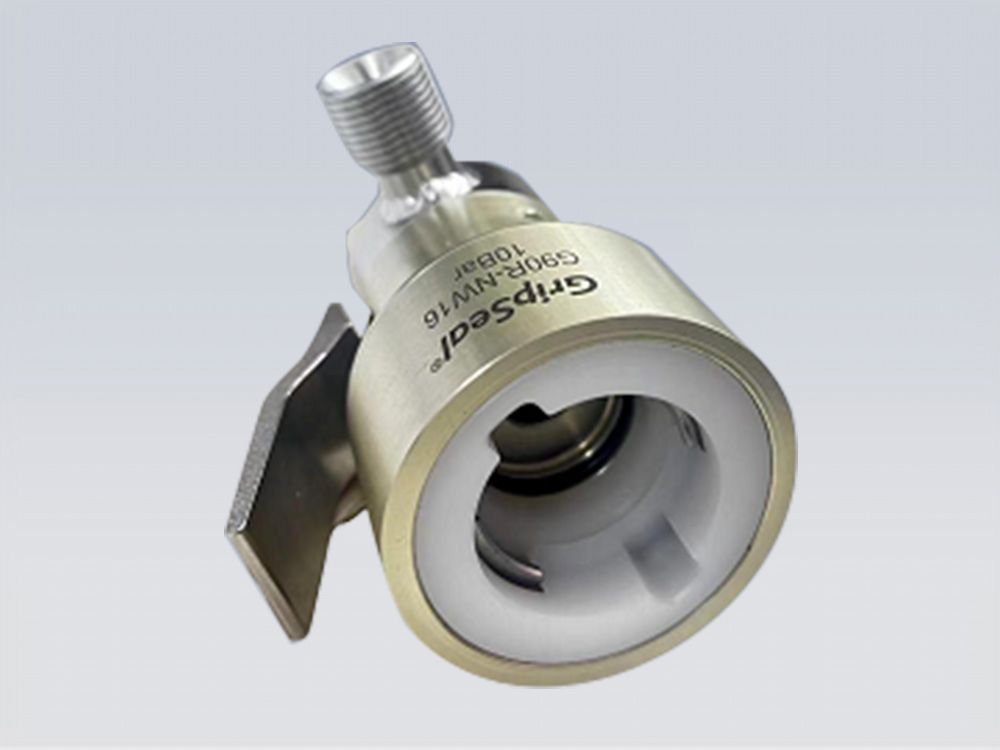

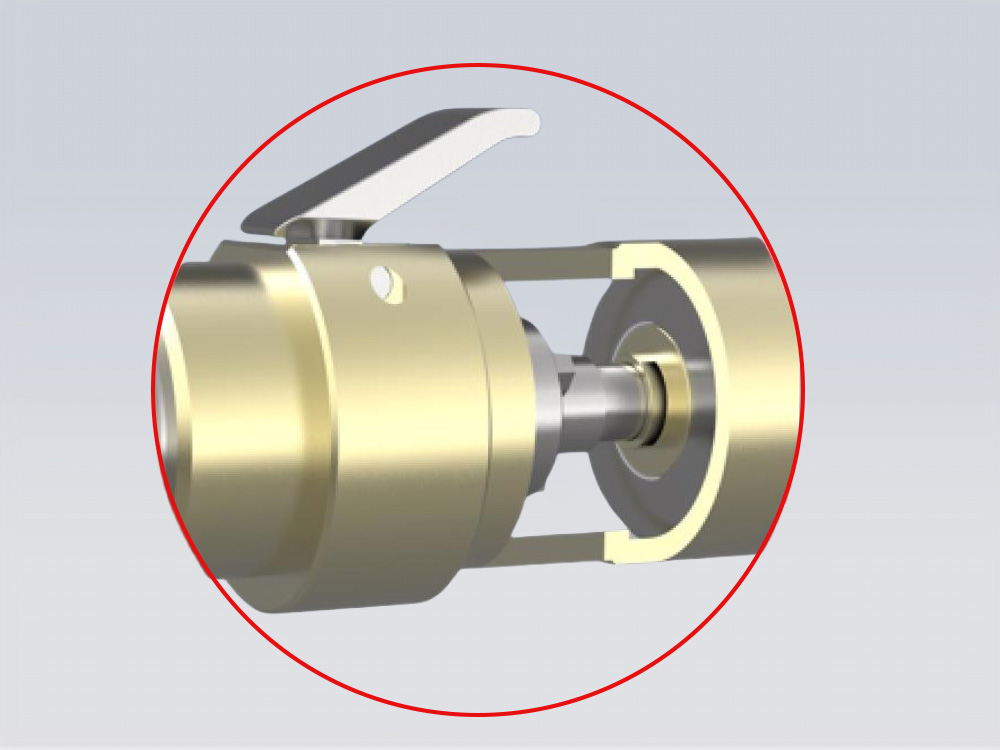

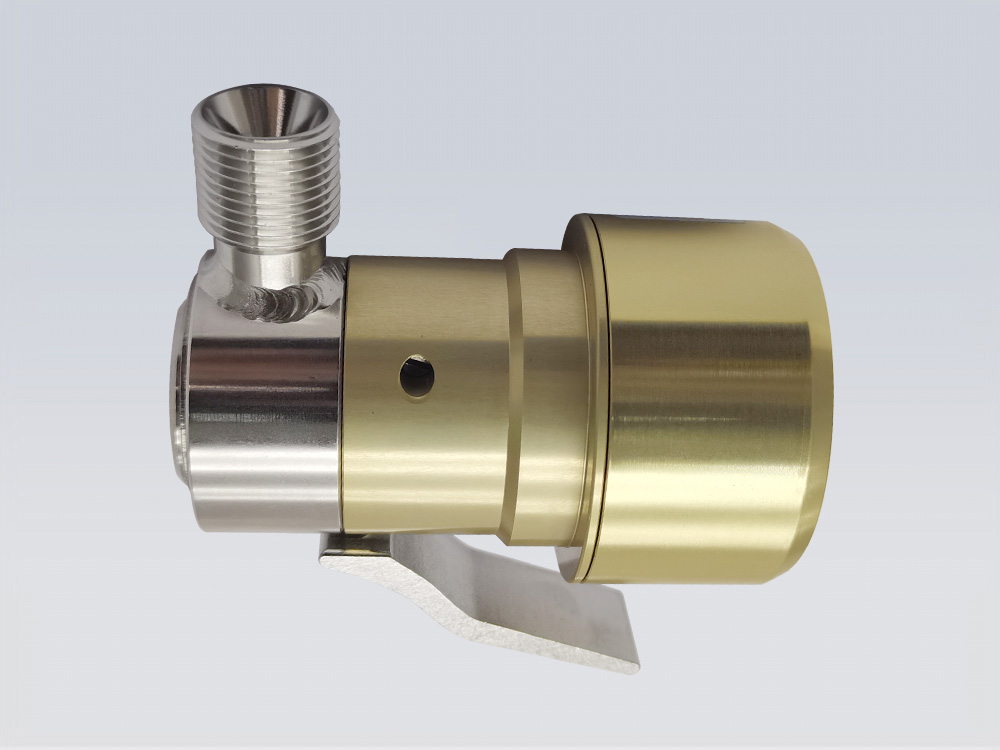

| L型流體孔: 尾部可360°旋轉,避免流量輸入管的纏繞問題 | 內置截至閥: 內部設有截止閥(可選),保證測試時的氣密性和安全性 | 無密封圈設計: 利用VDA接口內部的密封圈擠壓形成密封,維護0成本 | 適用于NW接口: 適用于VDA-NW規格接口的快速無損密封連接 |
操作方式
Operating Mode

|
 |
 |

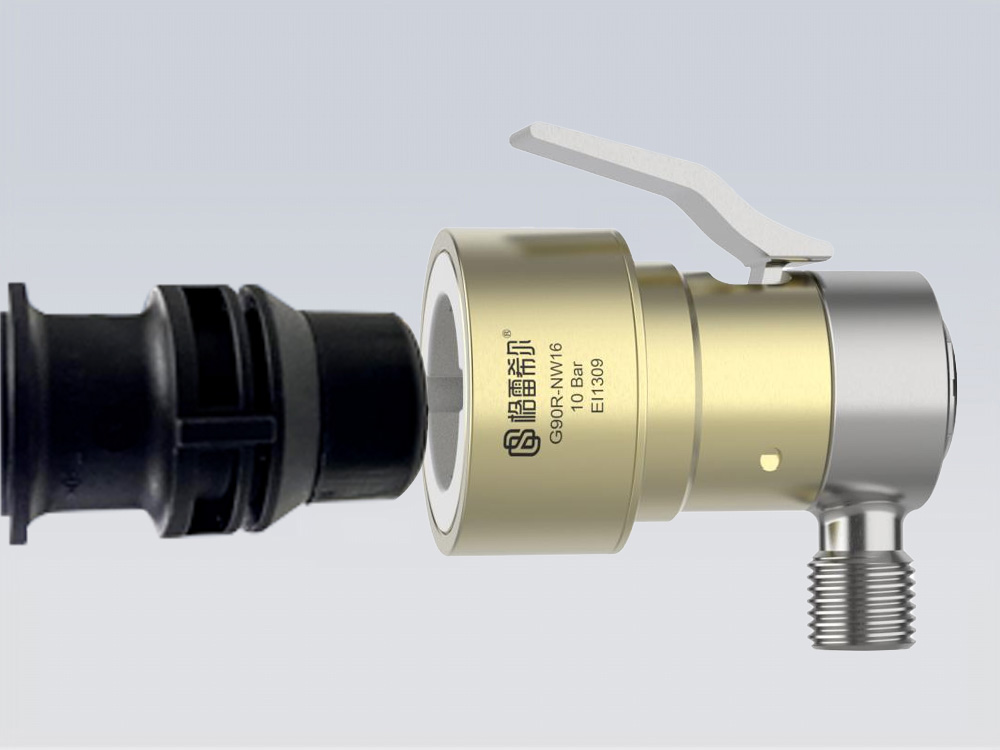

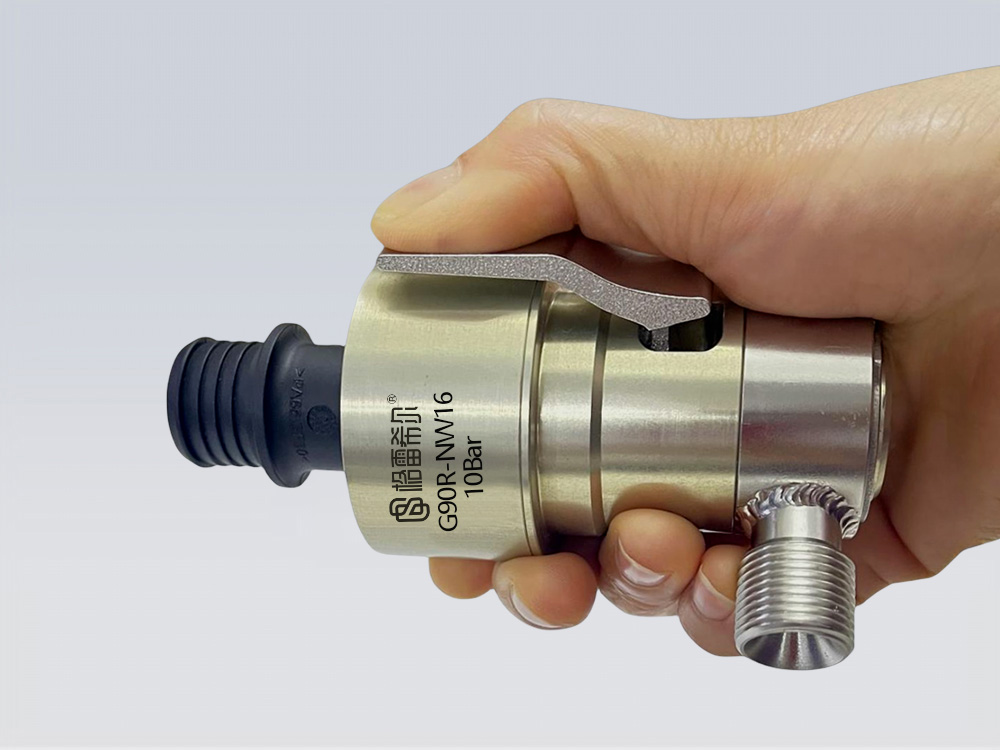

| 步驟1: 將密封測試接頭對準VDA接口方向插入形成密封連接 | 步驟2: 測試完成后按壓手柄即可輕松拔出密封測試接頭 |

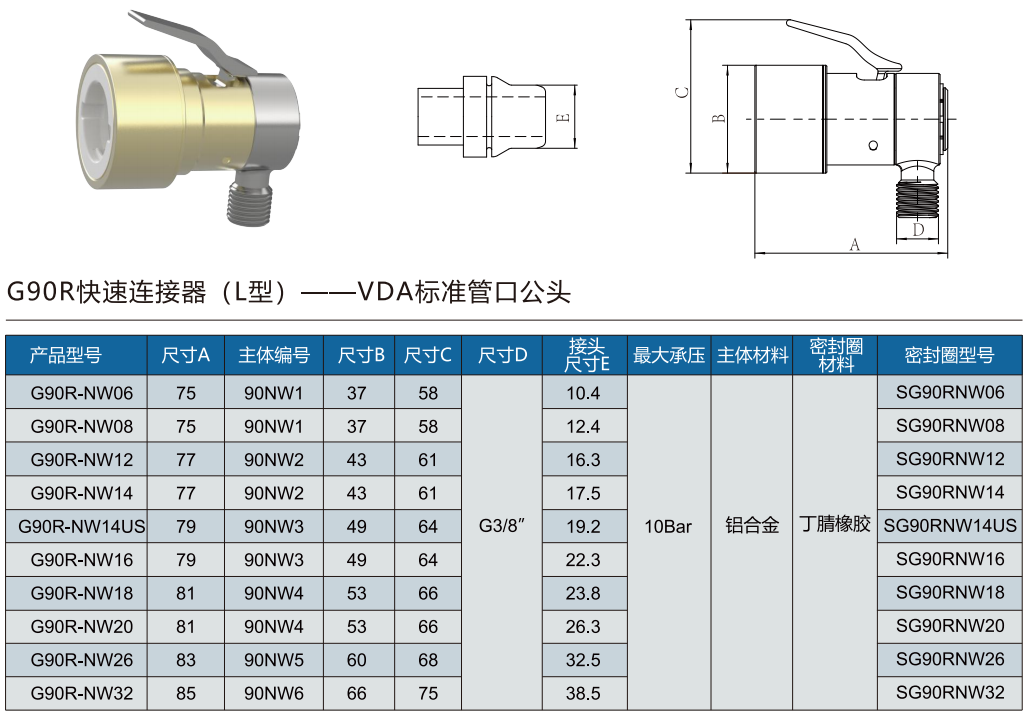

規格型號表
Specification and Model Table
