密封方式：外卡式
密封范圍：16mm-20mm
產品分類：異形管連接器
產品描述：G70S系列是一款迷你型連接器，外形非常小巧，專門針對操作環境狹小、有干涉的應用環境···
G70S 系列格雷希爾快速連接器，是一款迷你型連接器，外形非常小巧，專門針對操作環境狹小、有干涉的應用環境。旋轉接頭外殼即可鎖緊防松脫安全消栓，起到防松脫的作用。（?點擊此處進入淘寶鏈接）
密封連接方案
Sealing connection scheme
| & 滑套式操作簡單可靠 |
| & 可靠的端面密封，密封圈維護簡單 | |
| & 316不銹鋼材質堅固耐用 | |
| & 流量無損，高效測試 | |
| & 安全防脫，連接穩固 | |
| & 體積小，適用于空間受限場合 |

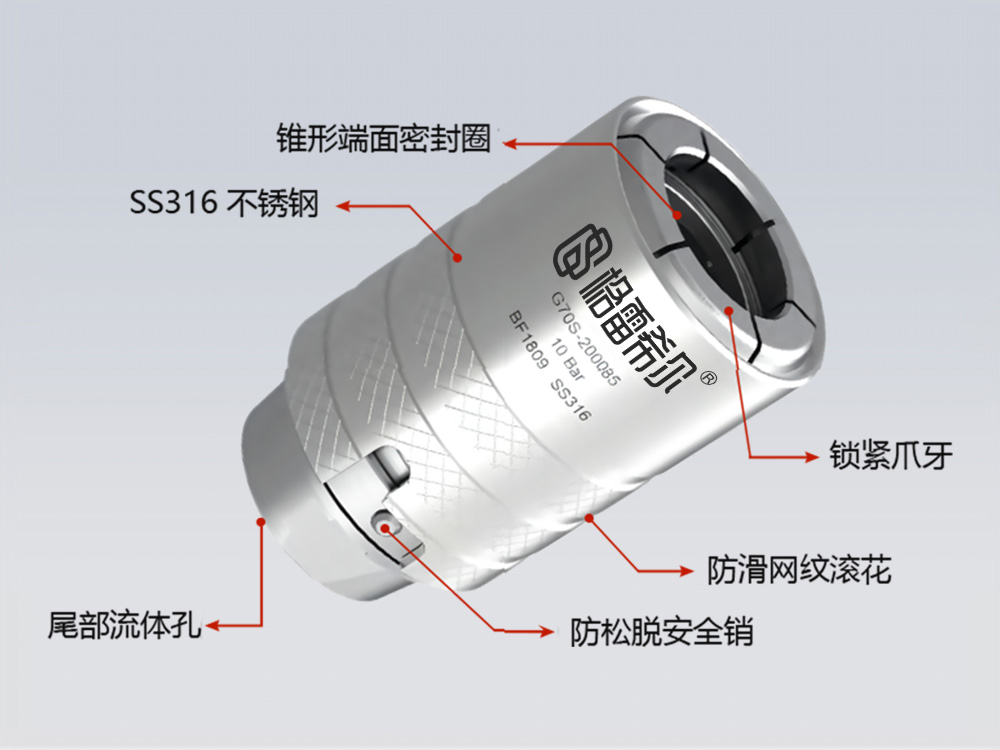

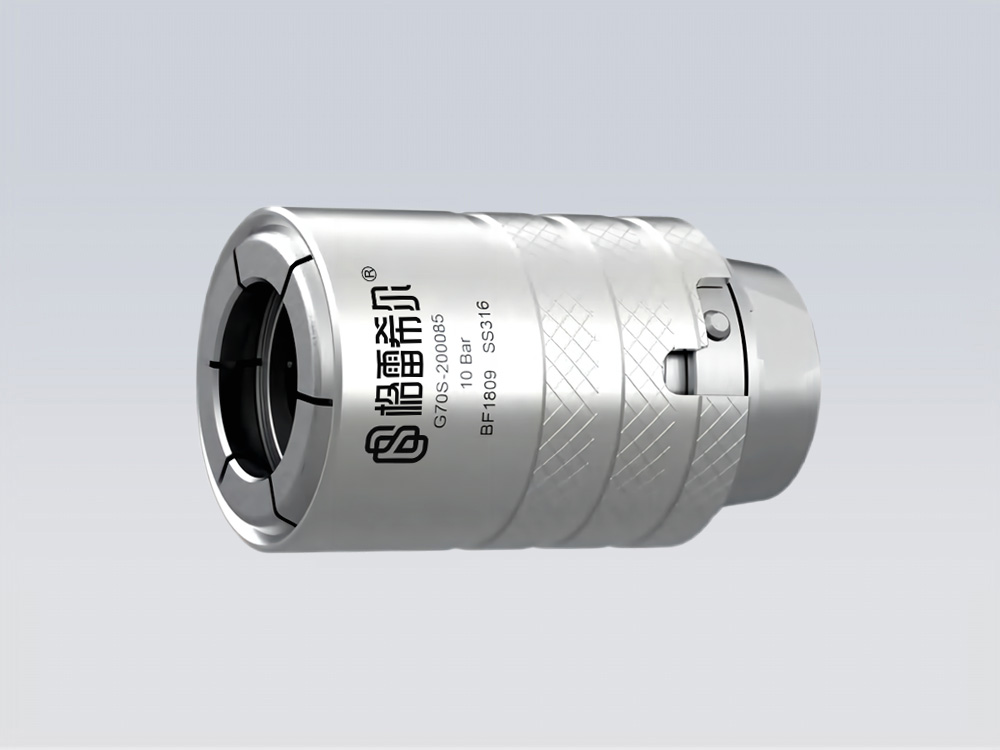

產品特點
Product features
|  |  |
|

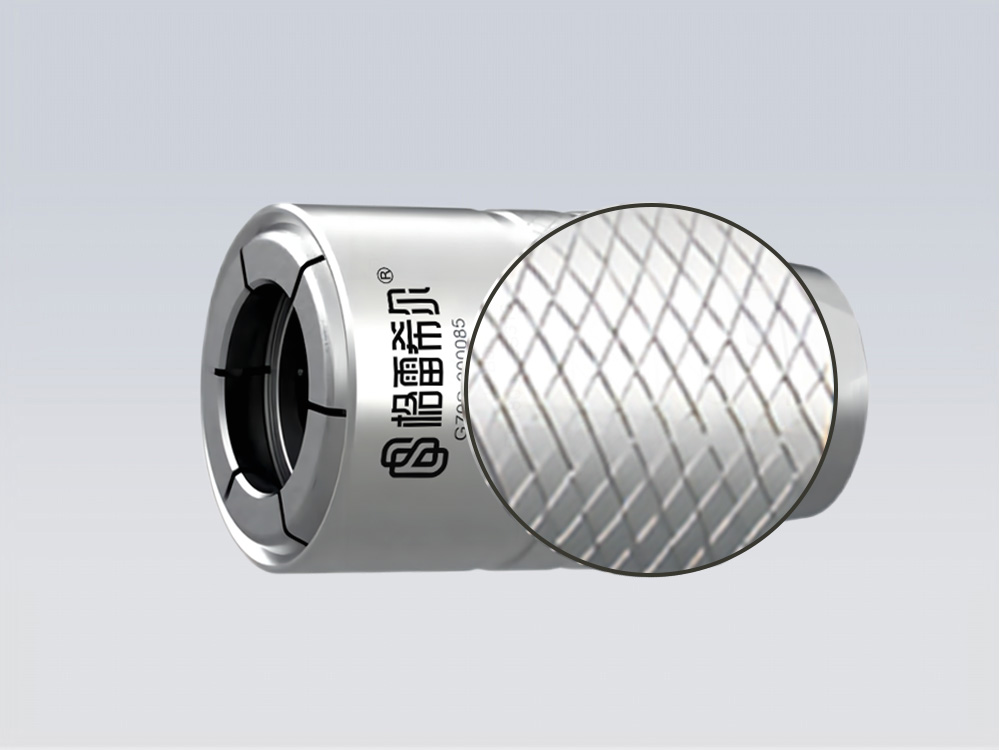

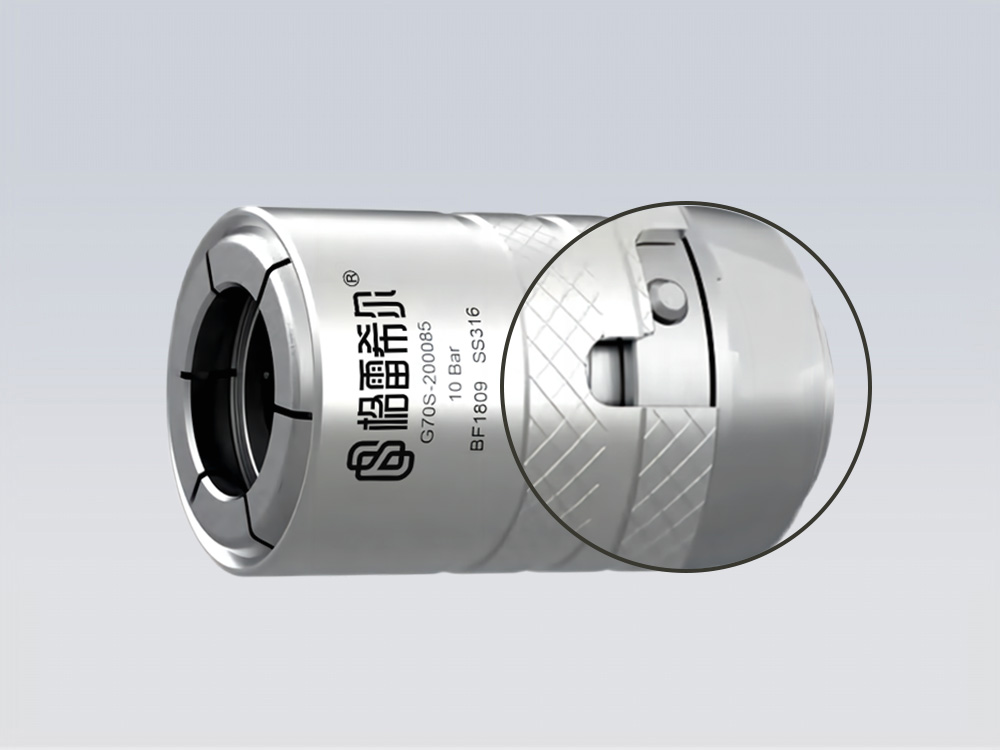

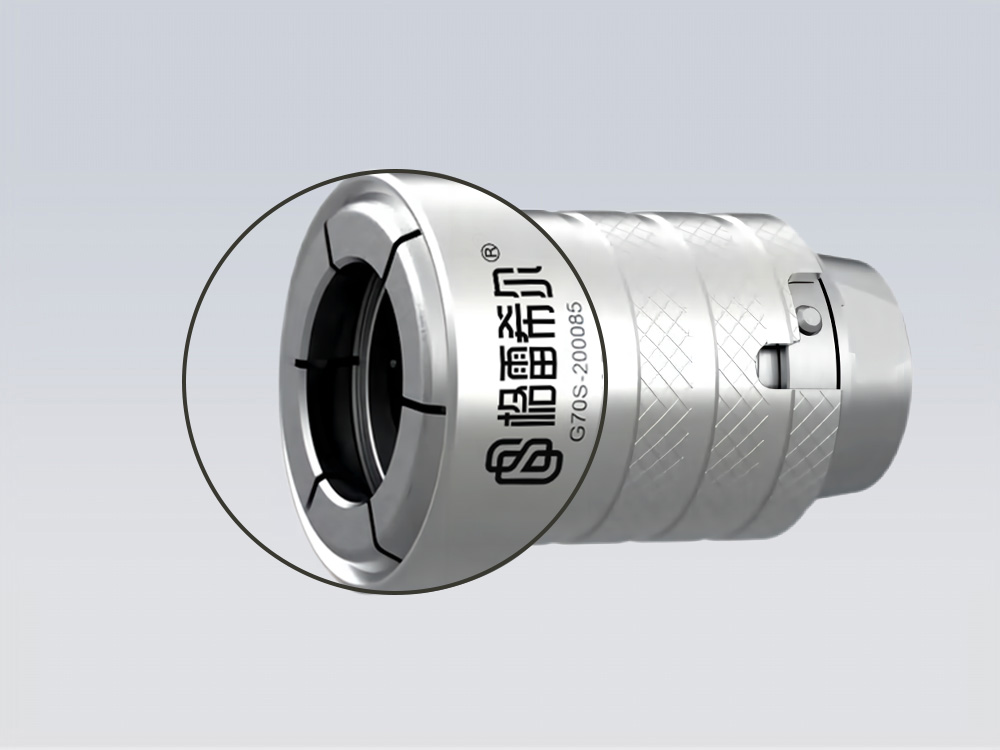

| 外卡式夾爪鎖緊，直接抓取工件管口凸起部位 | 小體積專門針對環境狹小、有干涉的應用場景 | 防松脫安全銷增強測試安全性 | 防滑網紋滾花，增加摩擦力，易于操作 |
產品參數
Product parameters
| & 操作壓力：從真空到10Bar |
|
| & 密封范圍：16mm-20mm | |
| & 流量接口：G1/2螺紋孔 | |
| & 主體材料：316不銹鋼 | |
| & 主密封圈：氯丁橡膠/丁腈橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 最大凸起寬度：4-8mm | |
| & 操作溫度：-20℃至120℃ |

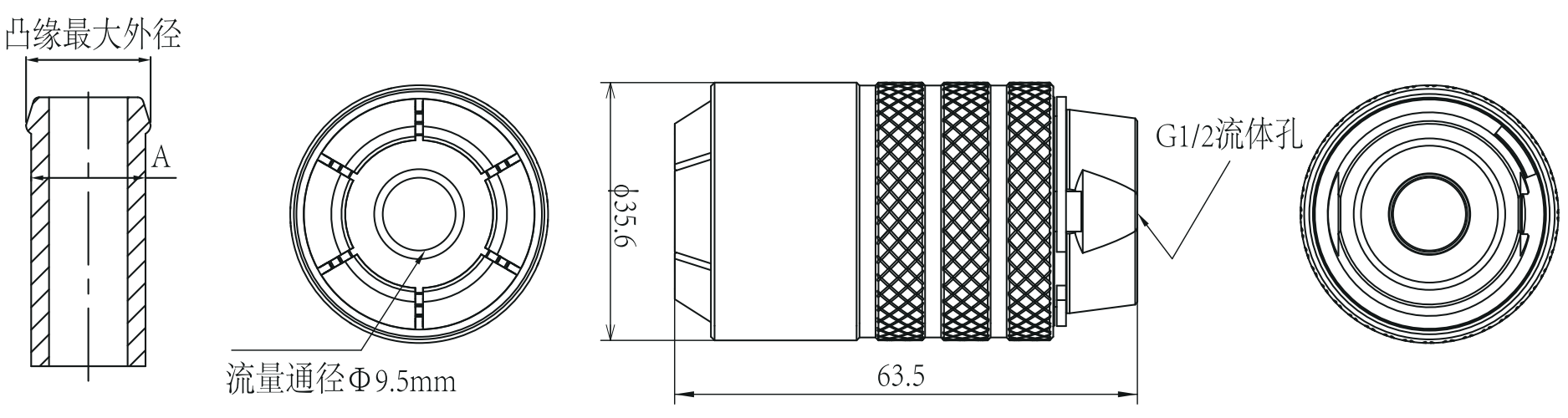

規格型號表
Specification and Model Table
| 產品型號 | 主體編號 | 密封尺寸A | 尺寸B | 尺寸C | 流體孔D | 壓力/主體材料 | 密封圈材質 | 密封圈型號 |
| G70S-160085 | 4S | 16.00mm | 35.6mm | 64mm | G1/2 | 10Bar/316不銹鋼 | 氯丁橡膠 | G70S160085 |
| G70S-170085 | 17.00mm | G70S170085 | ||||||
| G70S-180085 | 18.00mm | G70S180085 | ||||||
| G70S-190085 | 19.00mm | G70S190085 | ||||||
| G70S-200085 | 20.00mm | G70S200085 | ||||||
| G70S-J118 | 11.80mm | 65mm | 20Bar/316不銹鋼 | 丁腈橡膠 | G70SJ118 | |||
| G70S-J158 | 15.82mm | G70SJ158 |
