密封方式:
密封范圍:
產品分類:氣動元件
產品描述:IPM隔板直通快插式氣管接頭,優質材料不易變形耐磨損,可承受更大更強壓力而不脫扣,手···

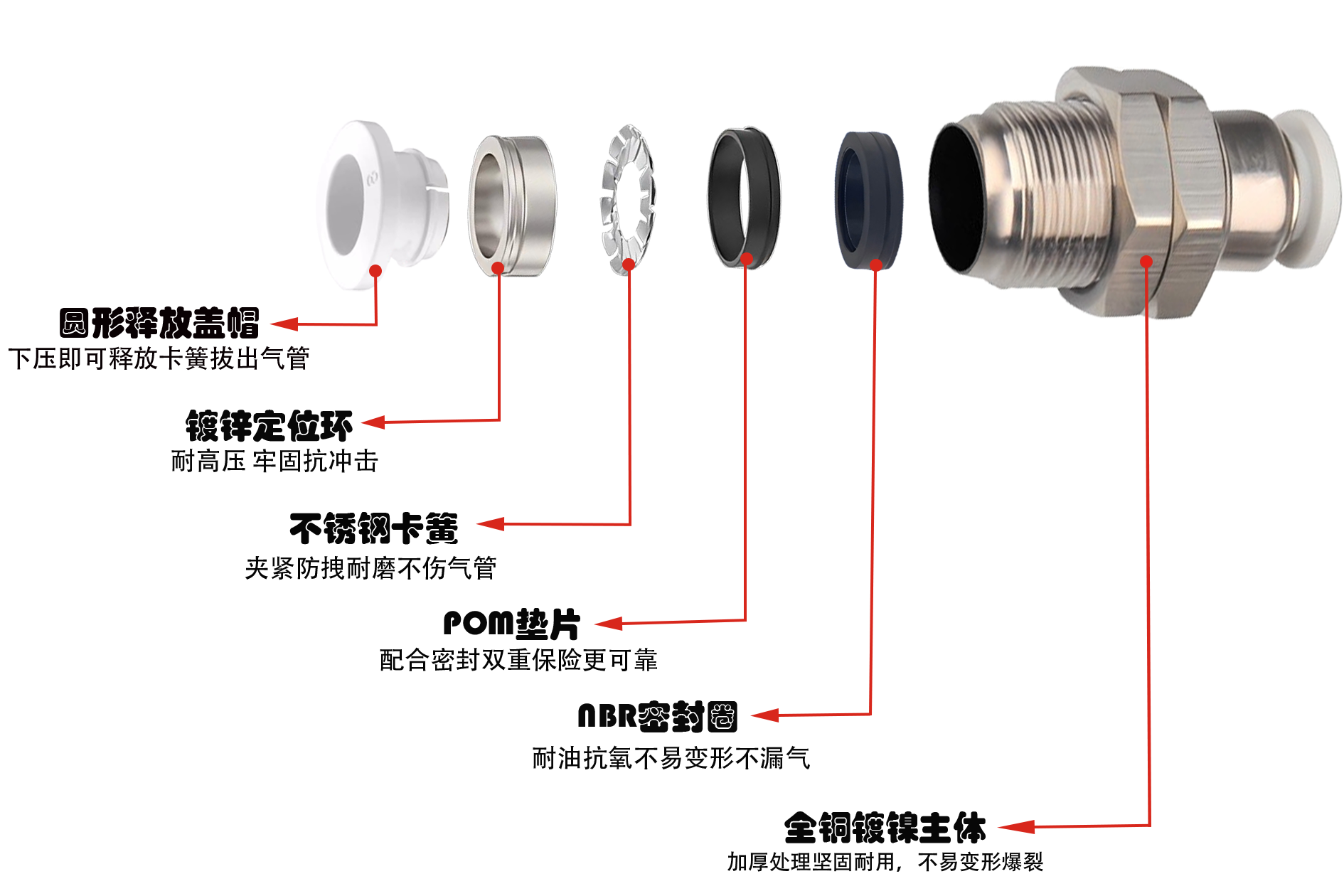

IPM隔板直通快插式氣管接頭,優質材料不易變形耐磨損,可承受更大更強壓力而不脫扣,手感舒適安裝便捷不費力,即插即用,優質密封圈性能穩定不漏氣,內設不銹鋼卡簧可反復插拔不卡頓,夾緊力度大與氣管連接部分安全可靠不跑氣,且可360°旋轉。
IPM隔板直通快插式氣管接頭的技術參數:
| ★ 品牌:Isaiah/以賽亞 |
|
| ★ 使用流體:空氣,真空 | |
| ★ 工作壓力:0~1.0MPa(150psi) | |
| ★ 負壓:-100Kpa(-29.5in·Hg) | |
| ★ 耐壓:1.5MPa | |
| ★ 顏色:灰色/黑色 | |
| ★ 主體材質:加厚鍍鎳黃銅 | |
| ★ 工作溫度:-20至70°C(-4至158°F) | |
| ★ 適用軟管:PU管和尼龍管 |

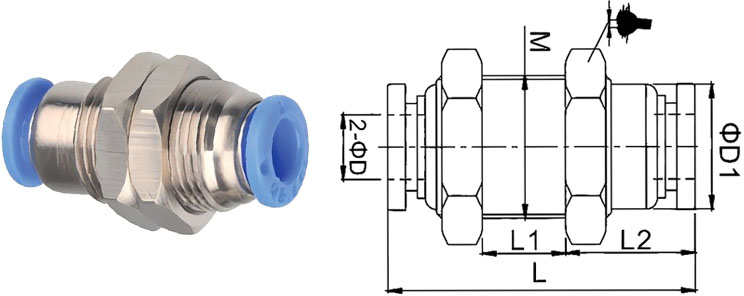

IPM隔板直通快插式氣管接頭的規格型號表:
| 型號 | ¢D | ¢D1 | M | L | L1 | L2 | |
| IPM04 | 4 | 10 | M12X1 | 29.5 | 9 | 11 | 14 |
| IPM06 | 6 | 12 | M14X1 | 31 | 9 | 12 | 17 |
| IPM08 | 8 | 14 | M16X1 | 34.5 | 8 | 15.5 | 19 |
| IPM10 | 10 | 17 | M20X1 | 41.5 | 12 | 16.5 | 24 |
| IPM12 | 12 | 20 | M22X1 | 44.5 | 14 | 16.5 | 26 |
| IPM14 | 14 | 22 | M24X1 | 45 | 15.5 | 16.5 | 27 |
| IPM16 | 16 | 24 | M26X1 | 51 | 19 | 18 | 29 |
| IPM5/32 | 5/32 | 10 | M12X1 | 29.5 | 9 | 11 | 14 |
| IPM3/16 | 3/16 | 10.5 | M12X1 | 29.5 | 9 | 11 | 14 |
| IPM1/4 | 1/4 | 12 | M14X1 | 31 | 9 | 12 | 17.4 |
| IPM5/16 | 5/16 | 14 | M16X1 | 34.5 | 8 | 12 | 19 |
| IPM3/8 | 3/8 | 17 | M20X1 | 41.5 | 12 | 15.5 | 25.4 |
| IPM1/2 | 1/2 | 20 | M22X1 | 44.5 | 14 | 16.5 | 25.4 |
