密封方式:外包式
密封范圍:6mm~20mm
產品分類:外包式連接器

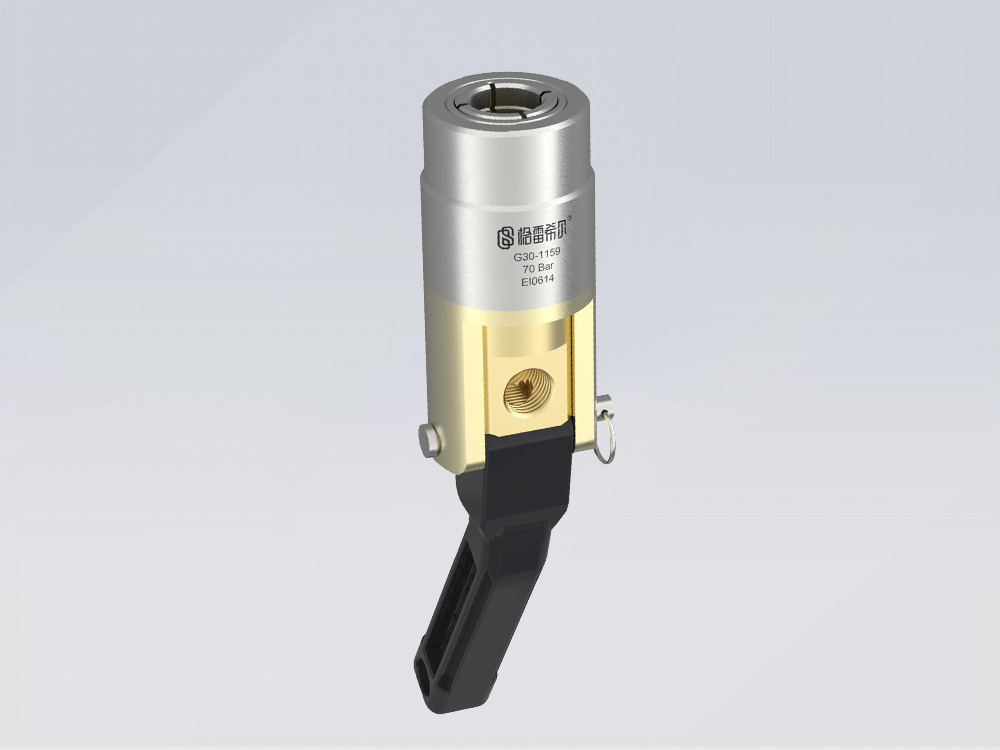

產品描述:G30系列是一款高壓密封測試接頭,采用外包式密封連接,包含多種英制和公制型號,是密封···

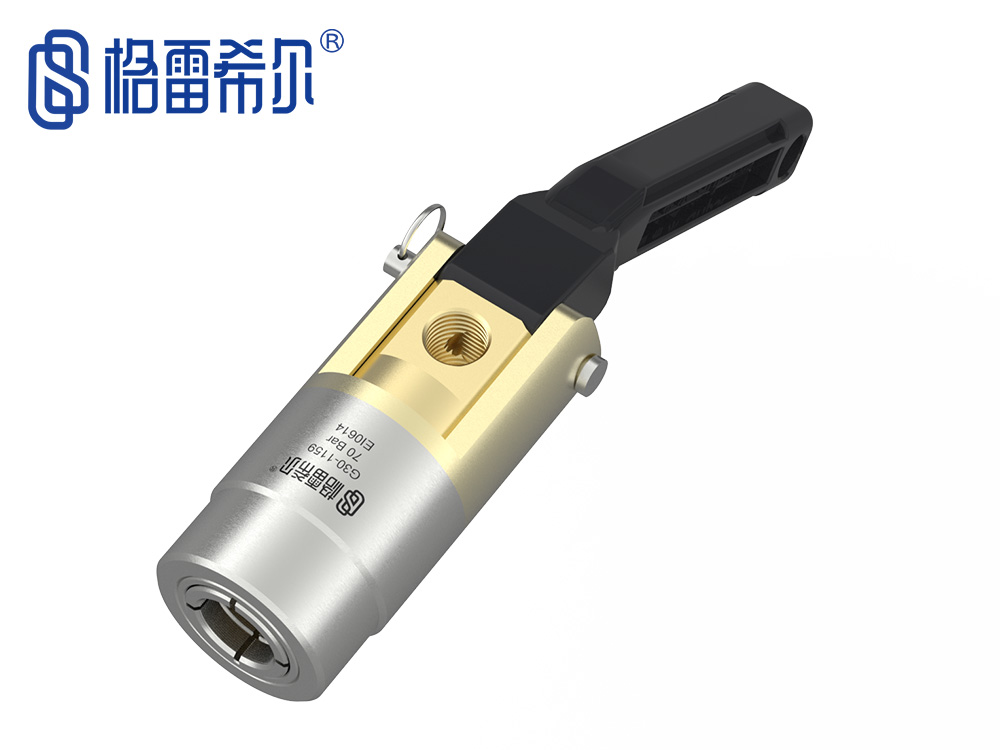

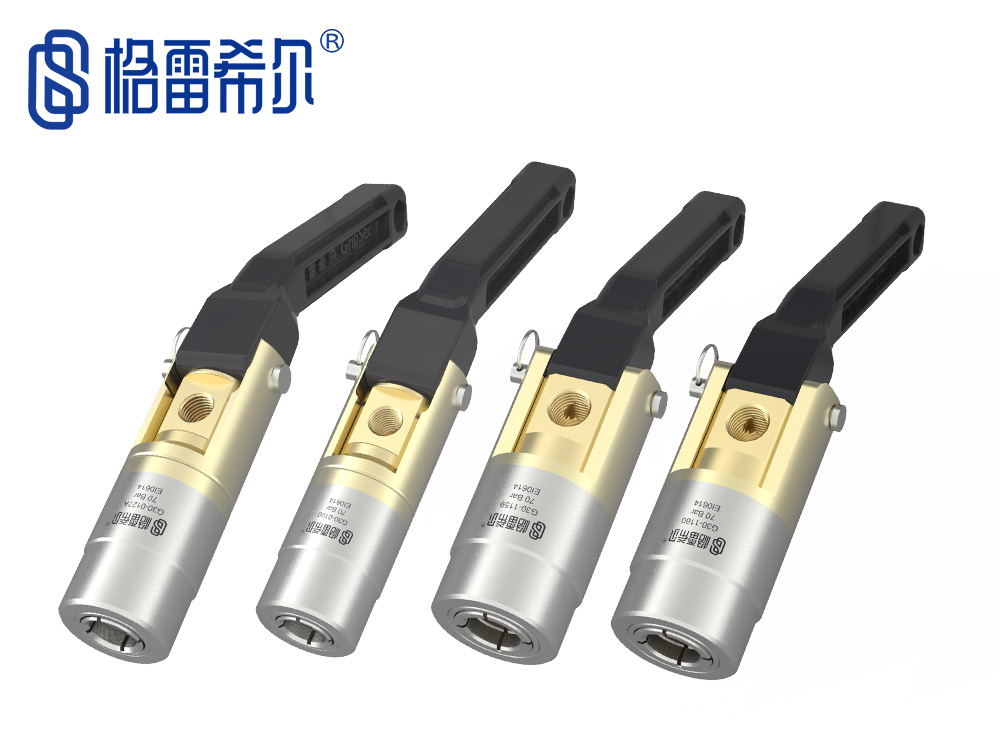

格雷希爾的G30系列是一款高壓快速連接器,采用外包式密封連接,包含多種英制和公制型號,是密封各類銅管、鋼管、鋁管的最佳外徑密封方案,廣泛應用于制冷、新能源行業,比如壓力容器、儀器儀表、電機控制器冷卻板等。(?點擊此處進入淘寶鏈接)
產品視頻
Produ Ctvideo

密封連接方案
Sealing Connection Schemeu

|
 | * 高壓外卡式密封連接 |
| * 通過更有效的測試,降低整體的制造成本 | |
| * 消除因失敗測試導致的浪費 | |
| * 改善整個測試工序的穩定 | |
| * 金屬鎖緊結構,提高耐壓上限 |
產品參數
Product parameters

| 操作壓力:從真空到70Bar |
 |
| 密封范圍:6mm~20mm | |
| 插入尺寸:25mm | |
| 流量接口:ZG1/8, ZG1/4 | |
| 主體材料:鋁合金、不銹鋼、尼龍 | |
| 主密封圈:氟橡膠/丁腈橡膠 | |
| 操作溫度:-20℃至120℃ |
產品特點
Product features

|
 |
 |
 |
 |
 |

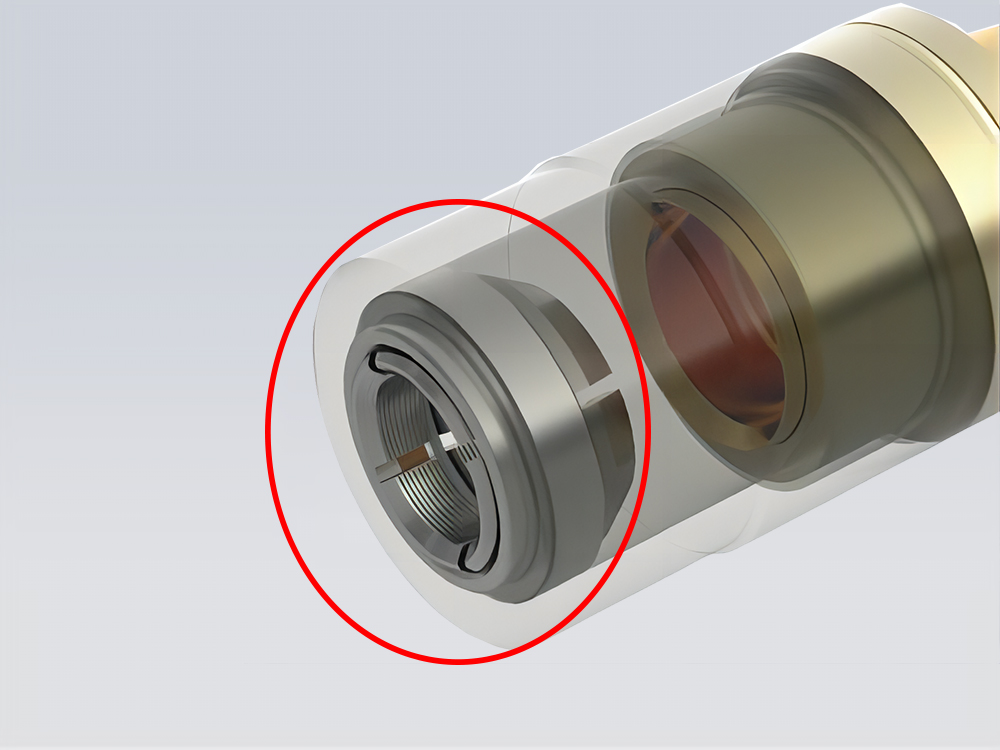

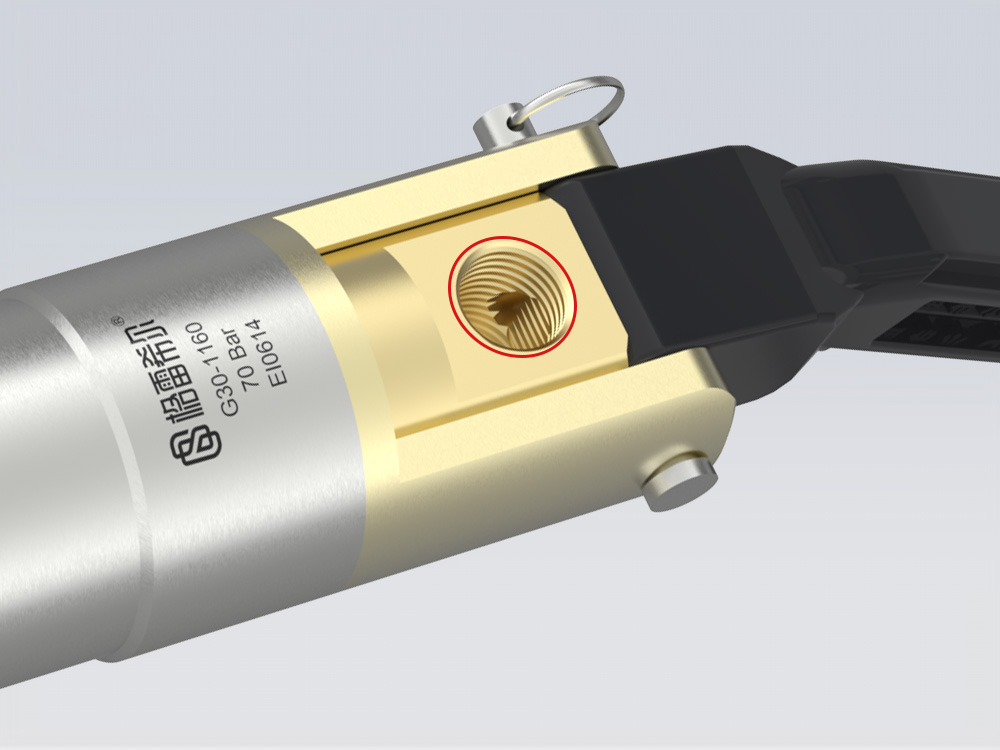

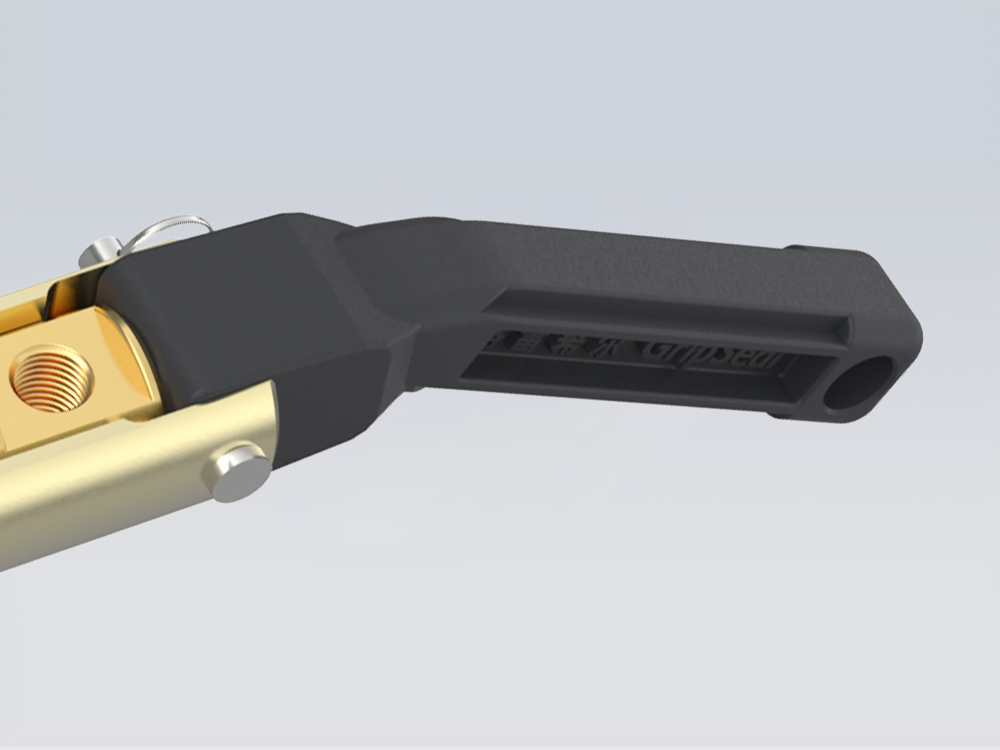

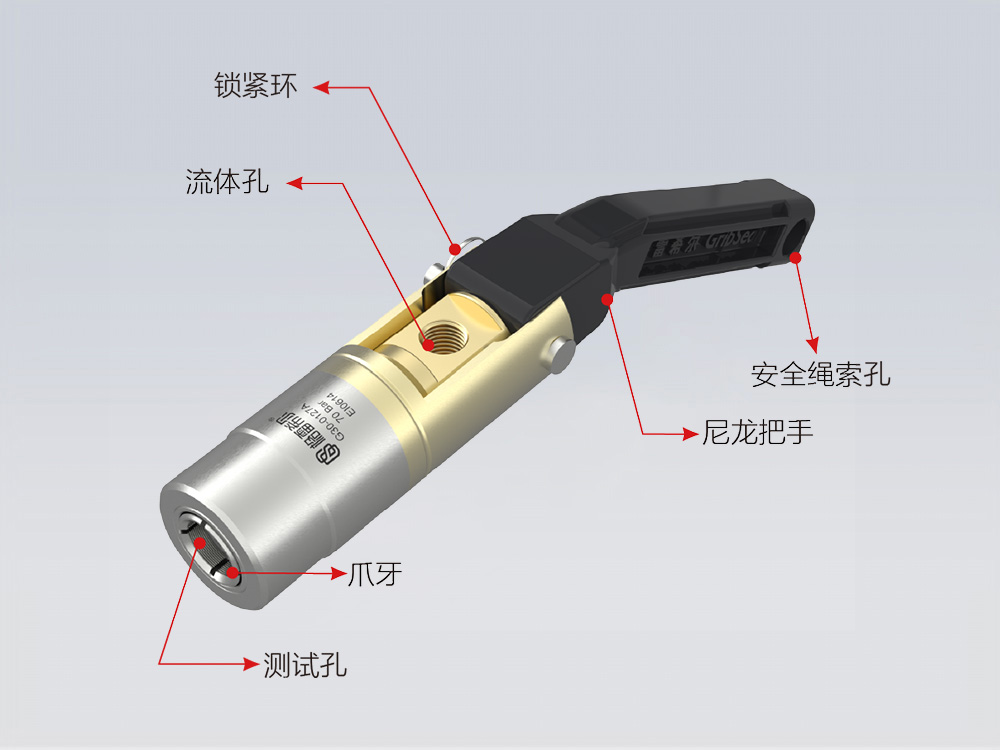

| 高硬度鎖緊爪牙: 能夠牢牢抓住管件外壁,提高耐壓上限 | 橫紋特征: 鎖緊爪牙上的細小橫紋能夠增大受力面積,提供更牢固的抓緊力 | 自動回位: 讓操作更省力,降低卡殼風險,提高操作效率 | 尼龍把手: 符合人體工程學設計 | 管錐螺紋測試孔: 側面標準ZG1/8或ZG1/4螺紋孔,更適配國內應用場景 |
操作方式
Operation mode

|
 |
 |
 |

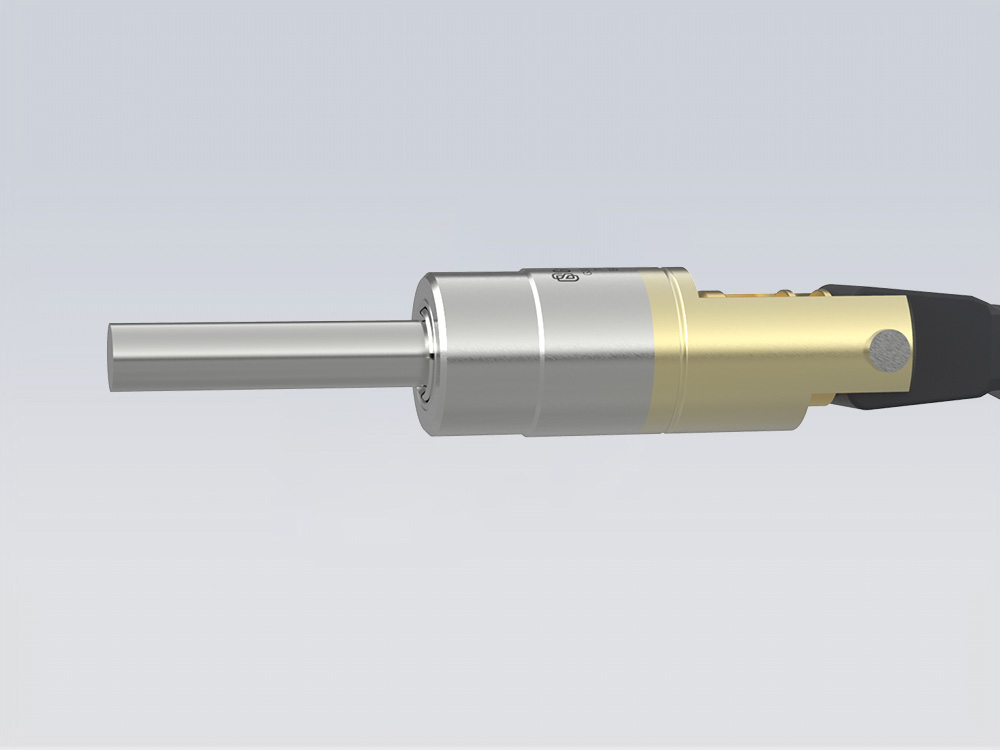

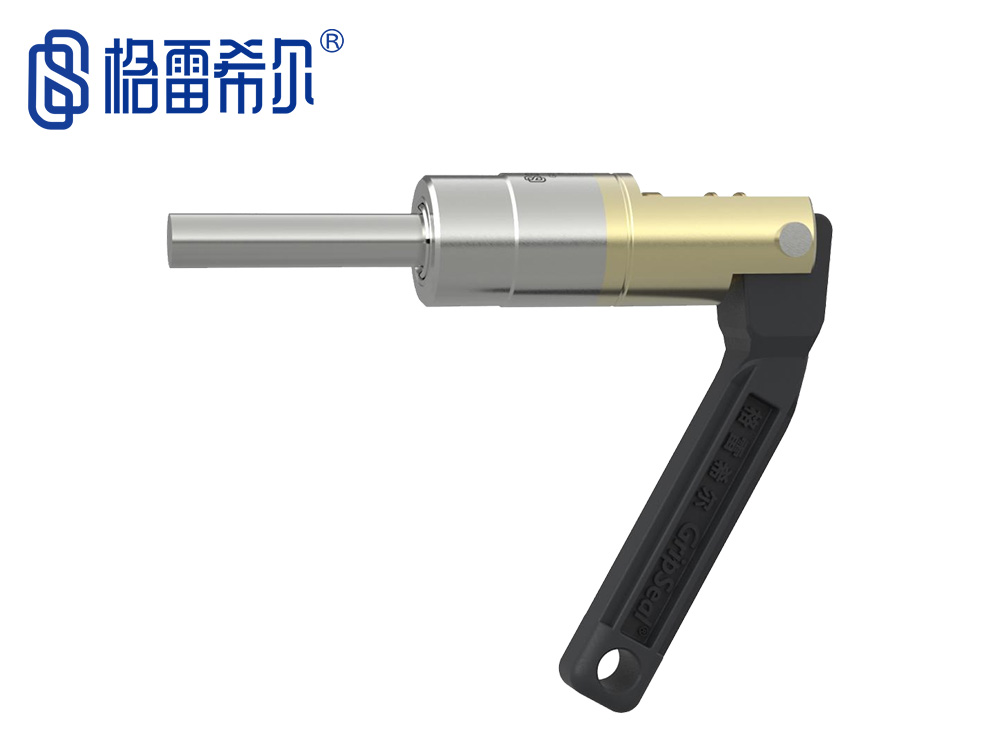

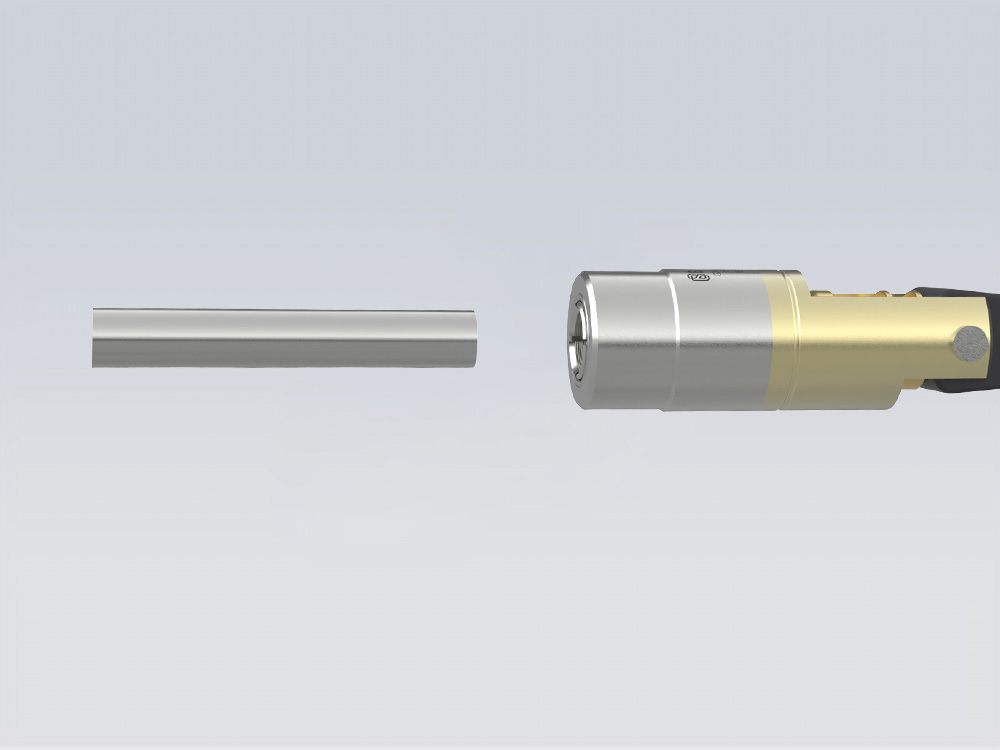

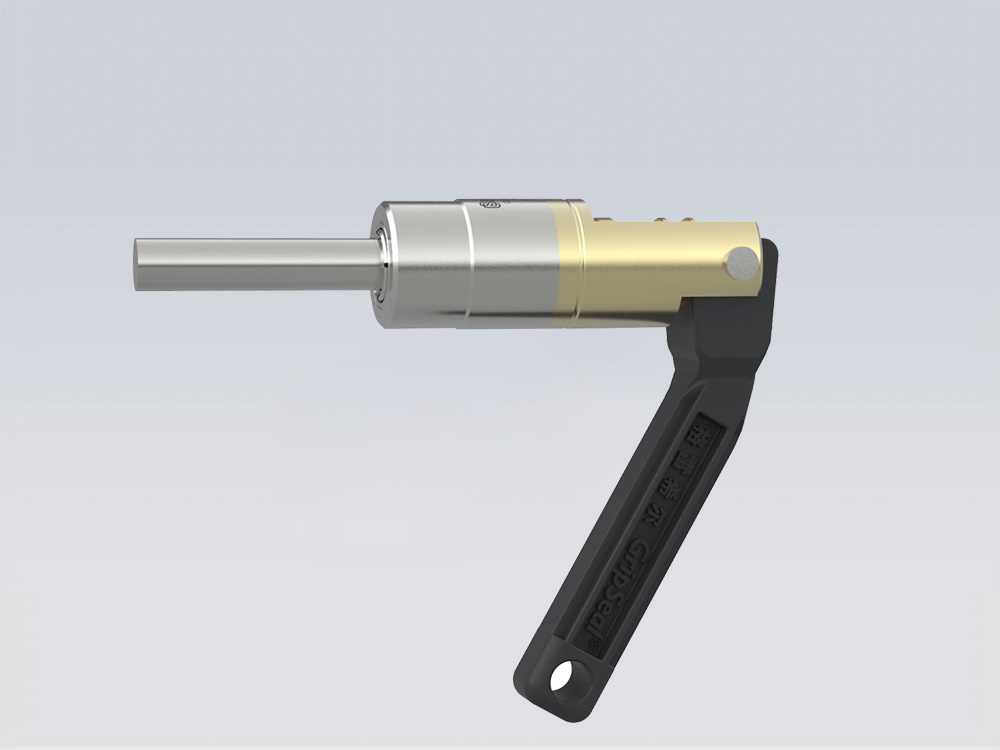

| 第一步: 將測試件插入密封接頭的測試口 | 第二步: 將測試件插至測試孔底部 | 第三步: 扳動把手完成密封即可開始充入介質開始測試 |
應用案例
Application cases

|
 |
 |
 |

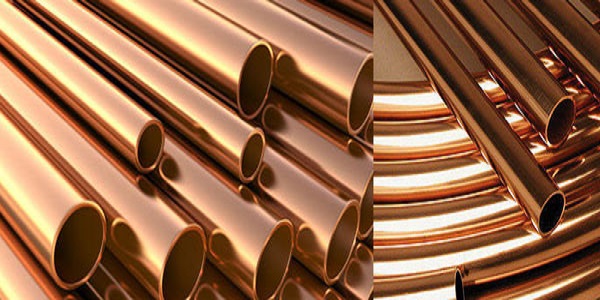

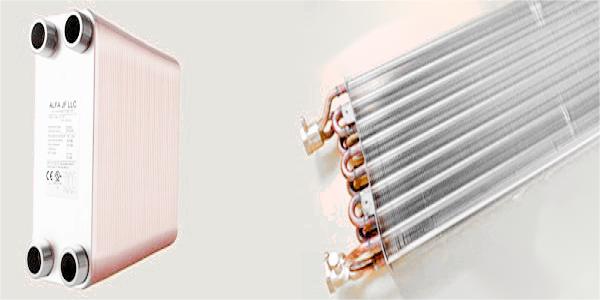

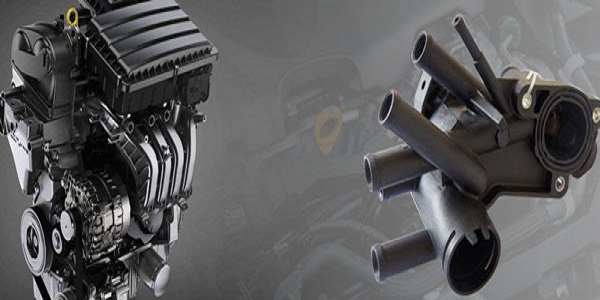

| 工藝管件密封檢測 | 空調散熱器測試 | 發動機冷卻水道測試 |
