密封方式:外包式
密封范圍:參見選型表

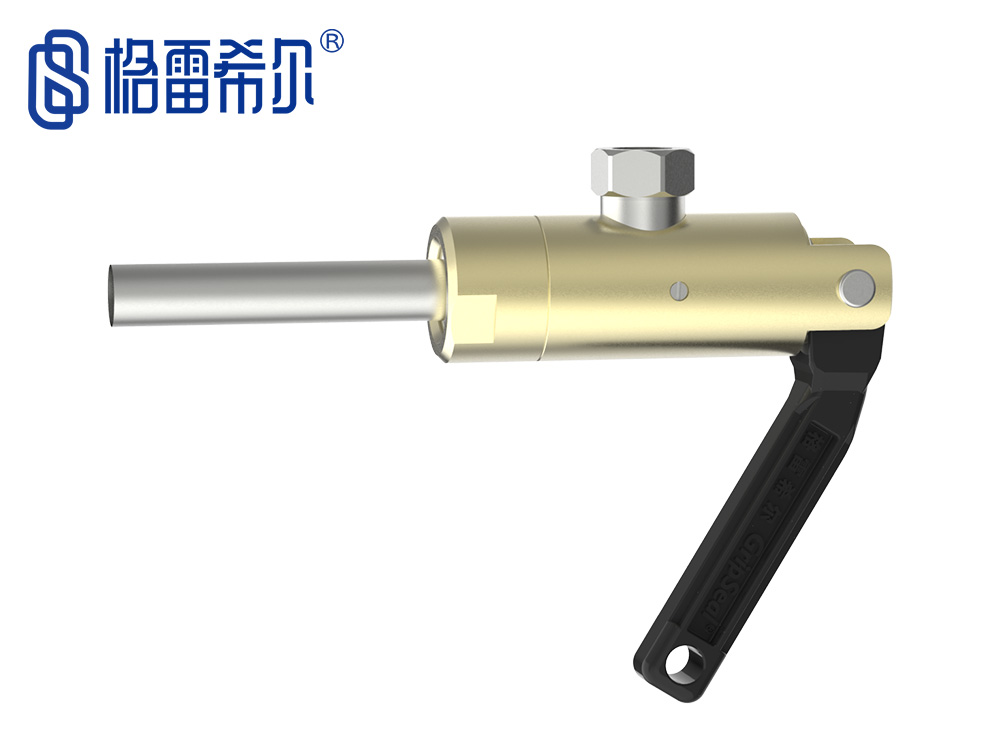

產品分類:外包式連接器
產品描述:G20系列只能適用于測試氣壓 3Bar 以下的氣檢,使用時不能與任何液體接觸。

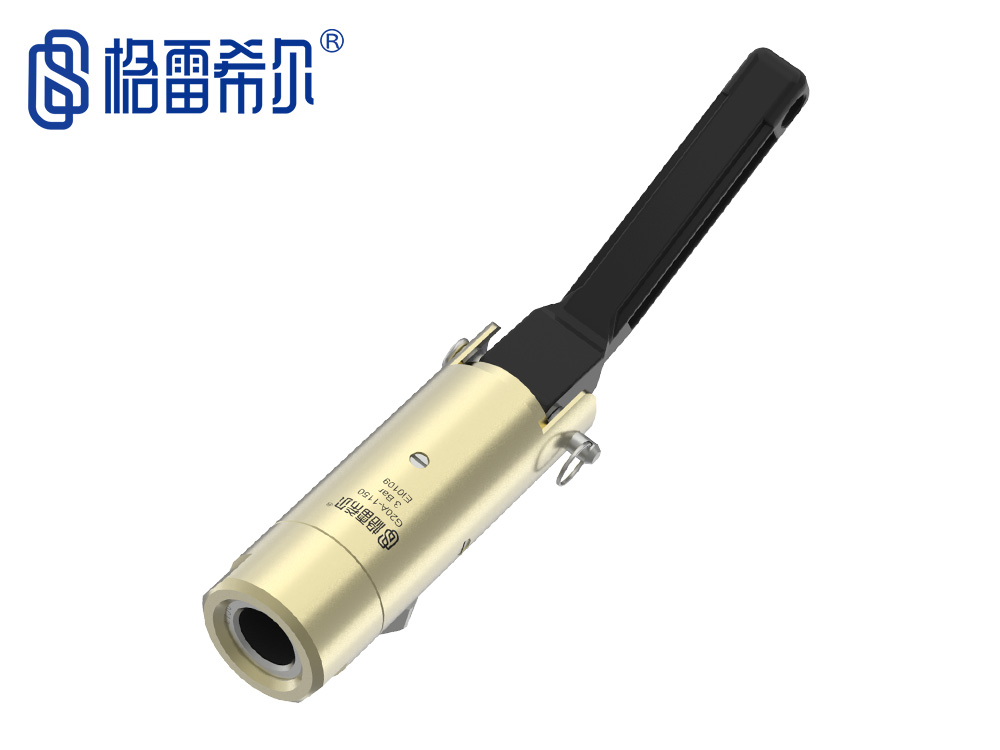

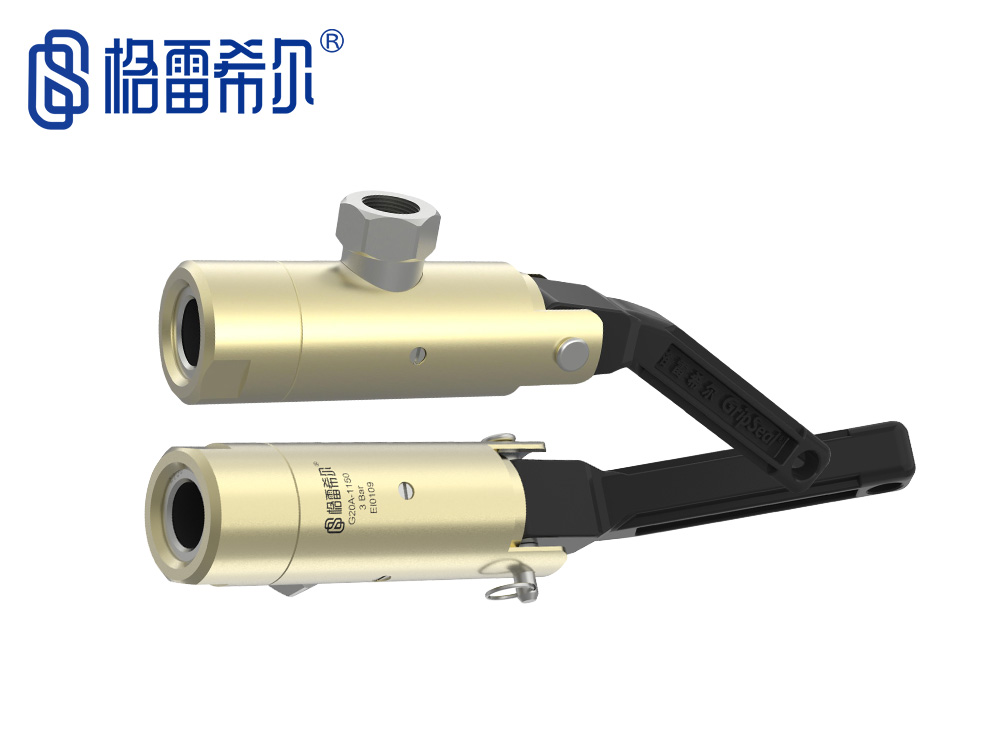

格雷希爾G20A系列低壓快速連接器,只適用于測試氣壓 3Bar 以下的氣檢,不能與任何液體接觸。(?點擊此處進入淘寶鏈接)
產品視頻
PRODUCT VIDEO

密封連接方案
SEALING CONNECTION SCHEME

|
 | & 通過設置傳感器的位置,提前判斷連接是否到位 |
| & 通過高集成自動化測試,最大化提升產量能力 | |
| & 自動化操作精準可靠 | |
| & 消除因連接失敗導致的浪費 | |
| & 改善整個測試工序的穩定 |
產品參數
PRODUCT PARAMETERS

| & 操作壓力:從真空到8Bar |
 |
| & 密封范圍:10mm~34mm | |
| & 插入尺寸:1、2號主體:15mm,3、4號主體:30mm | |
| & 流量接口:G1/8, G1/4, G1/2 | |
| & 主體材料:鋁合金/不銹鋼 | |
| & 主密封圈:氯丁橡膠/硅橡膠 | |
| & 內密封圈:丁腈橡膠 | |
| & 操作溫度:-20℃至120℃ |
產品特點
Product features

|
 |
 |
 |
 |
 |

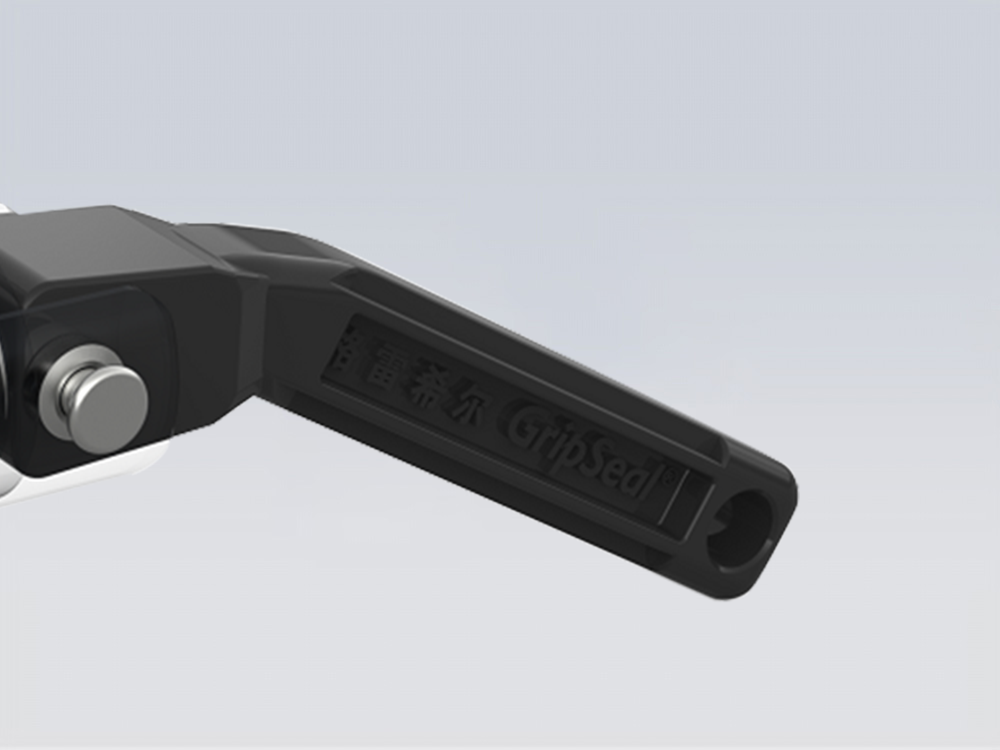

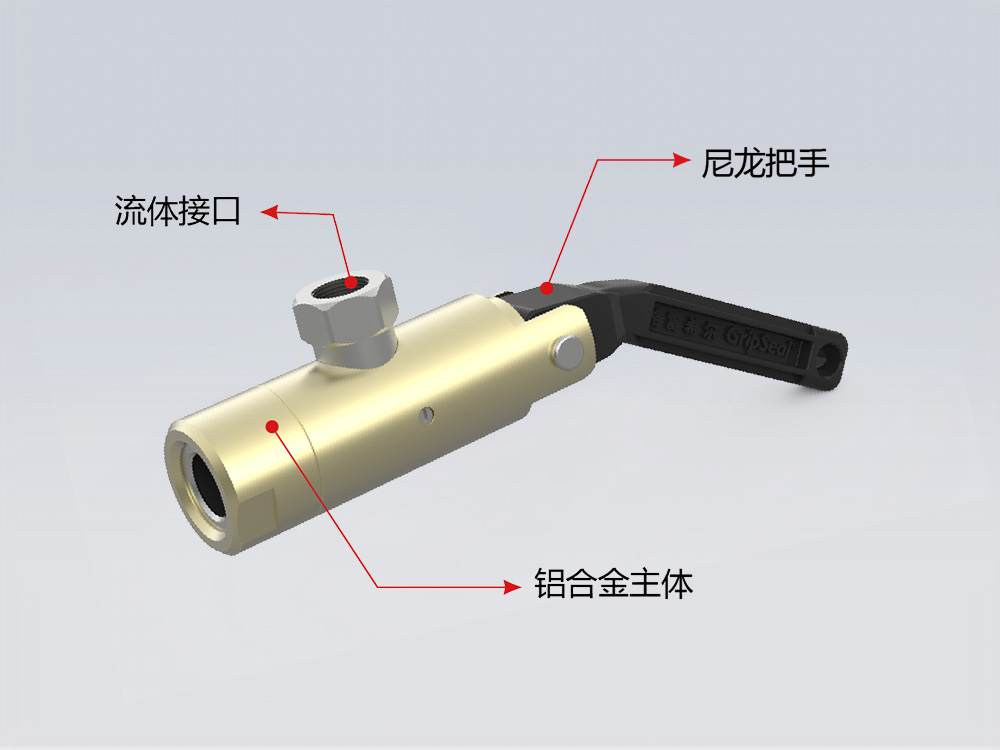

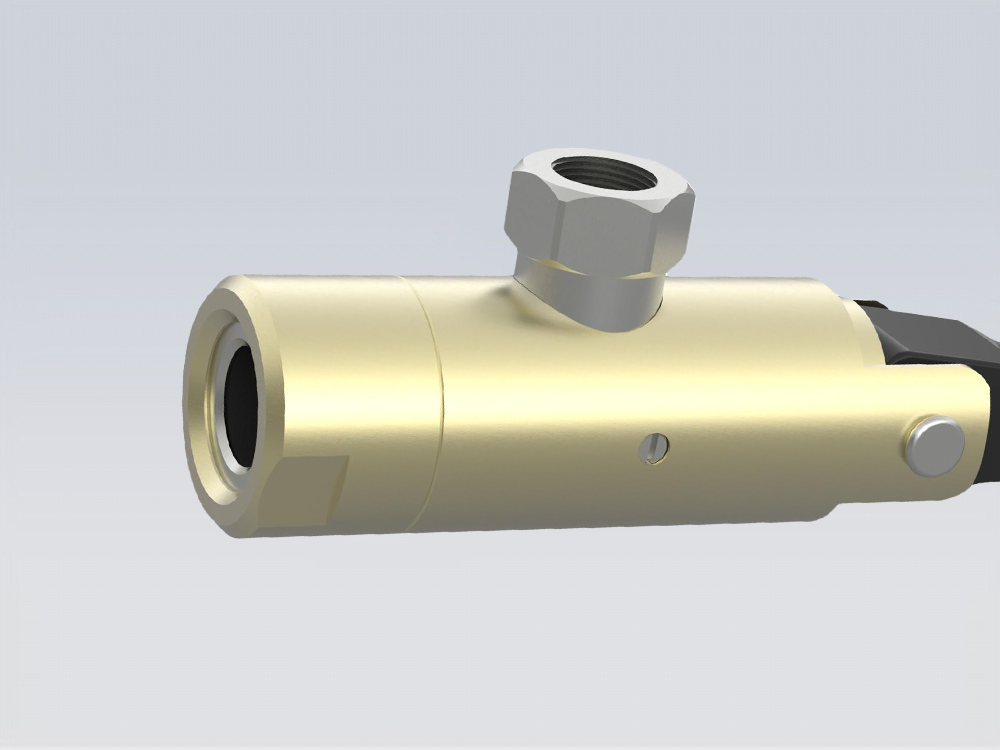

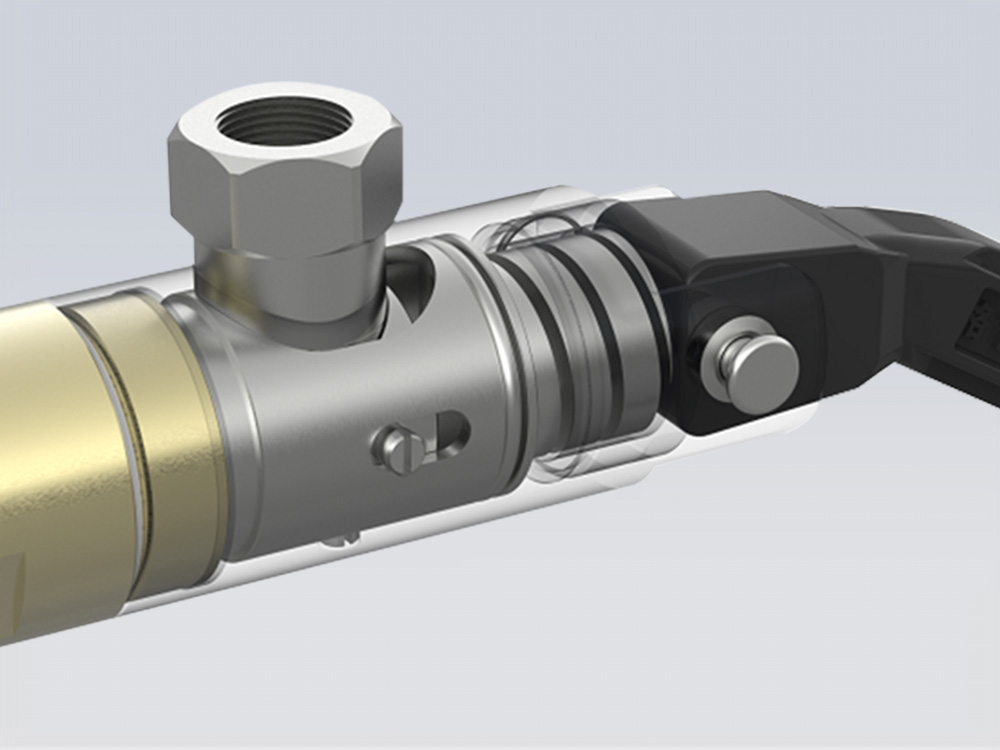

| 無損傷: 密封圈接觸面封面,沒有硬物接觸,對測試管件無刮傷,多種密封圈材質可選 | 調節螺母: 用來控制密封圈的膨脹量,適配范圍更廣 | 鋁合金主體: 輕便堅固,操作強度低 | 維護簡單: 無需工具即可拆卸,方便后期進行維護 | 把手操作: 輕便耐磨,降低操作強度,簡單省力 |
操作方式
Operation mode

|
 |
 |
 |

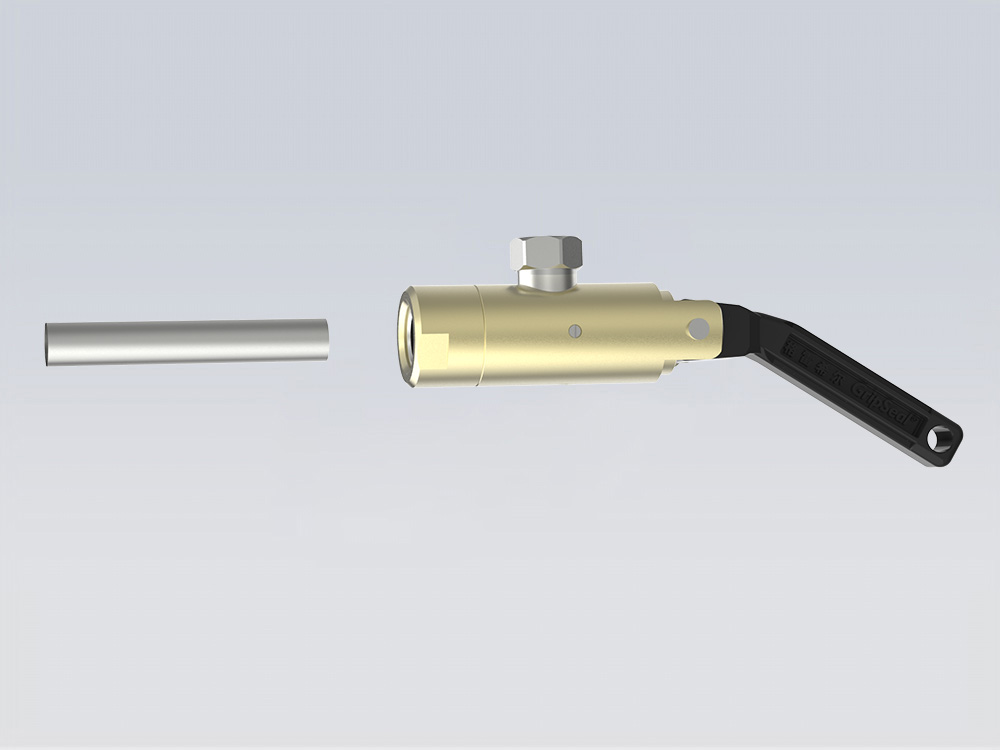

| 第一步: 將測試管件插入密封接頭的測試口內 | 第二步: 將測試件插入測試孔底部 | 第三步: 扳動把手,此時測試件被縮進在測試孔內完成密封 |
應用案例
Application cases

|
 |
 |
 |

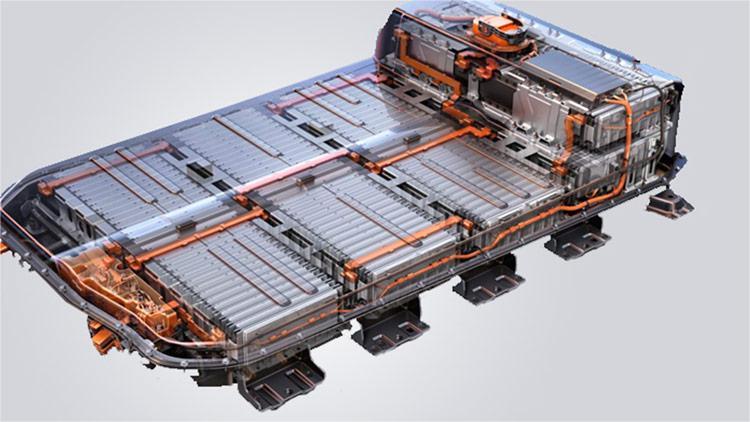

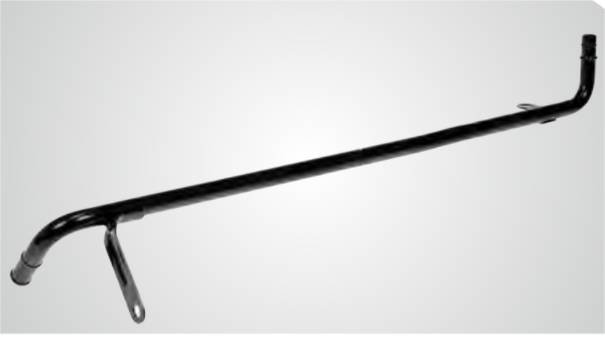

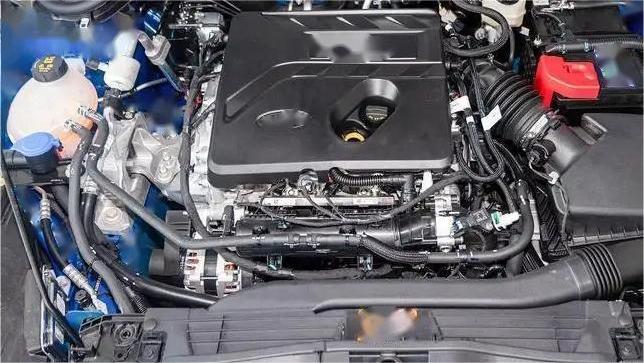

| 新能源汽車電接口封堵 | 發動機冷卻水管測試 | 航空管道測試 |

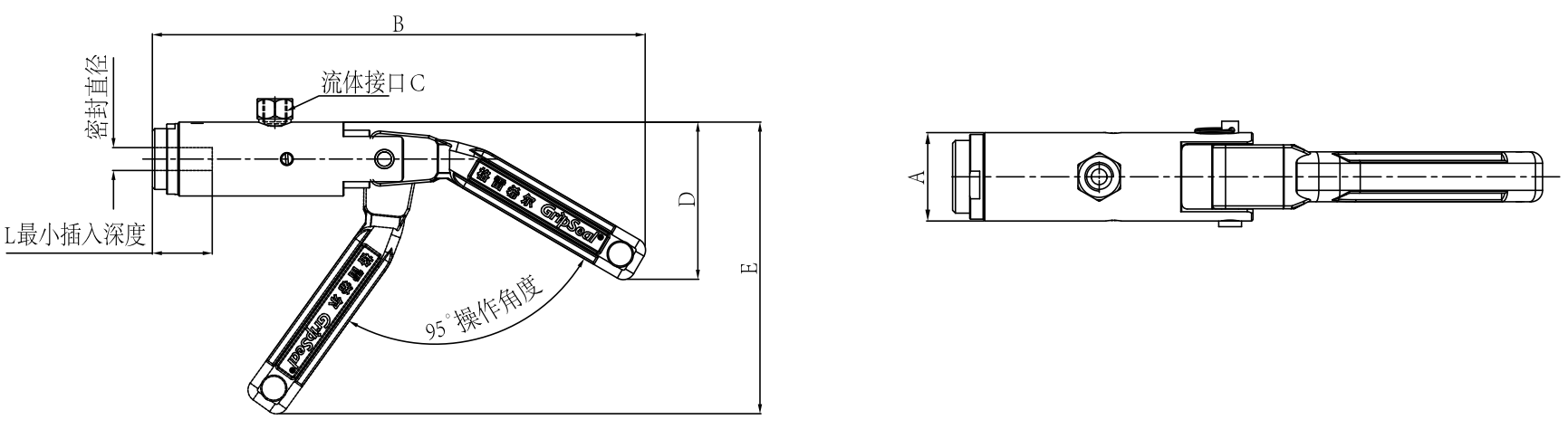

規格型號表
Specification and Model Table


| 產品型號 | 密封直徑 | 尺寸 A | 尺寸 B | 尺寸 C | 尺寸 D | 尺寸 E | 插入深度 L | 密封圈型號 |
| G20A-0007D | 0.8-1.3mm | 29.7mm | 206.9mm | G1/8 | 65.7mm | 124.4mm | 15.4mm | SG20A0007D |
| G20A-0013D | 1.3-2.0mm | SG20A0013D | ||||||
| G20A-0020D | 2.0-3.3mm | SG20A0020D | ||||||
| G20A-0025 | 2.5-4.5mm | SG20A0025 | ||||||
| G20A-0045 | 4.5-6.5mm | SG20A0045 | ||||||
| G20A-0065 | 6.5-8.5mm | SG20A0065 | ||||||
| G20A-0075 | 7.5-9.5mm | SG20A0075 | ||||||
| G20A-0085 | 8.5-10.5mm | SG20A0085 | ||||||
| G20A-0095 | 9.5.5-11.5mm | SG20A0095 | ||||||
| G20A-0105 | 10.5-13.0mm | SG20A0105 | ||||||
| G20A-1110 | 11-13.0mm | 37.5mm | 214.3mm | G3/8 | 72.2mm | 128.3mm | 15.6mm | SG20A1110 |
| G20A-1130 | 13-15mm | SG20A1130 | ||||||
| G20A-1150 | 15-17mm | SG20A1150 | ||||||
| G20A-1160 | 16-18mm | SG20A1160 | ||||||
| G20A-1170 | 17-19mm | SG20A1170 | ||||||
| G20A-1180 | 18-20mm | SG20A1180 | ||||||
| G20A-1190 | 19-21mm | SG20A1190 | ||||||
| G20A-1210 | 21-23mm | SG20A1210 |
