密封方式：外卡式
密封范圍：11.8mm-20mm
產品分類：異形管連接器

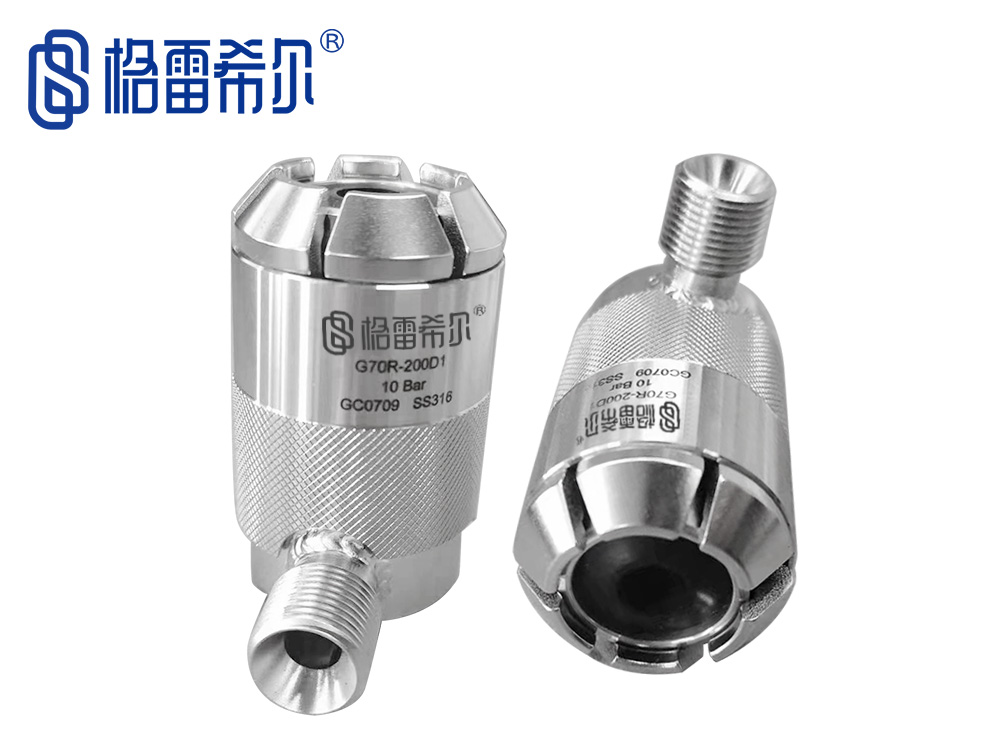

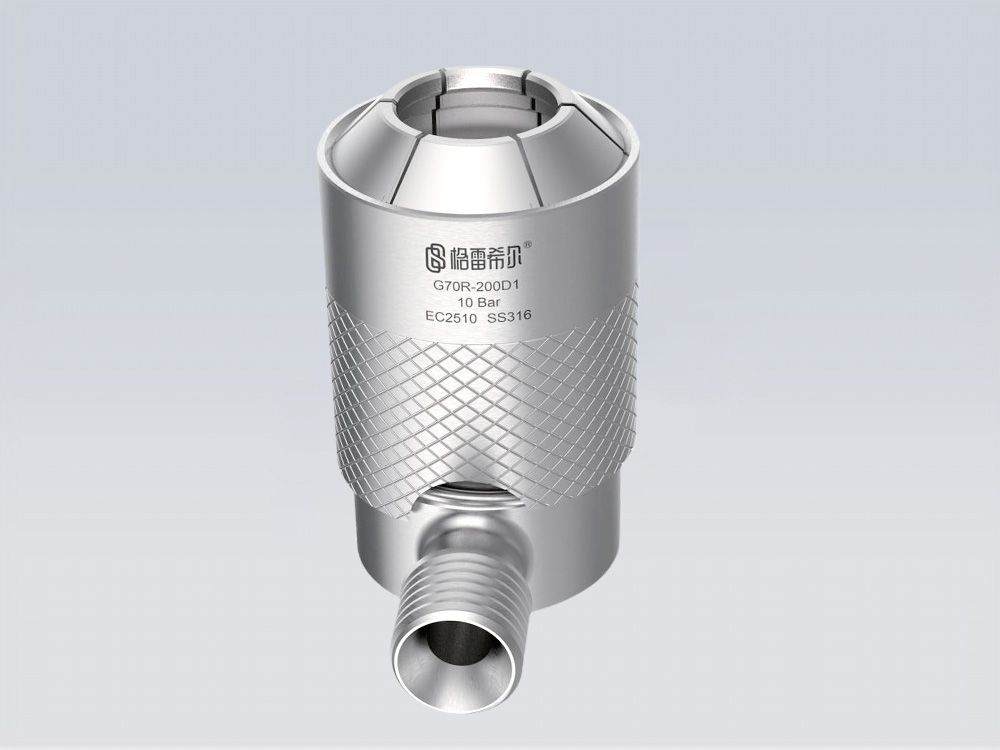

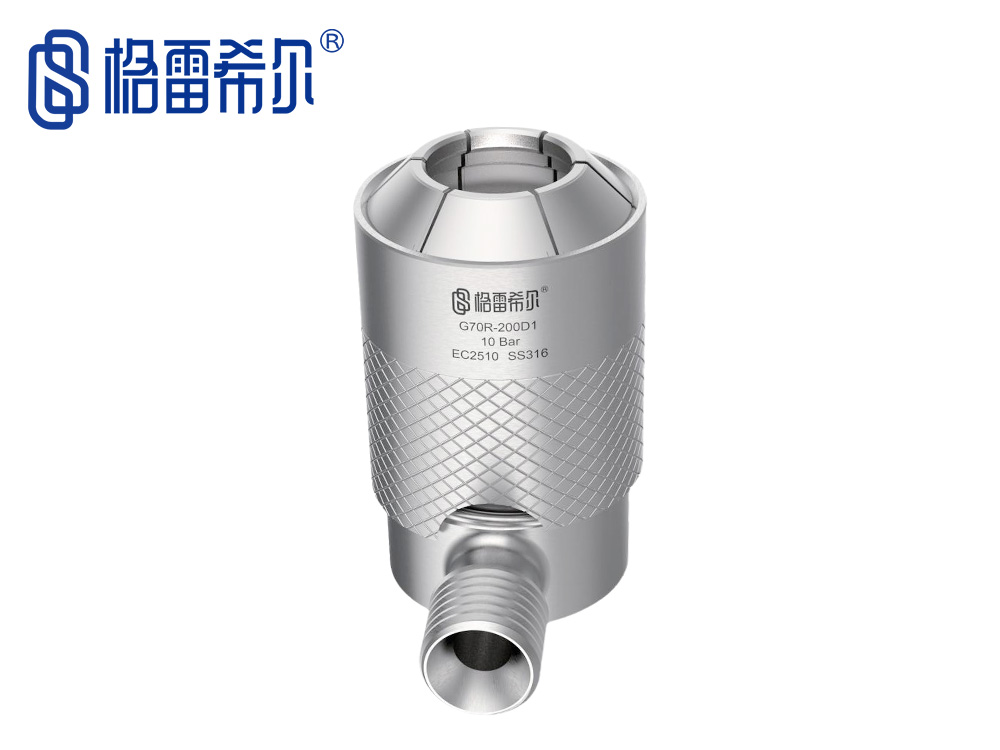

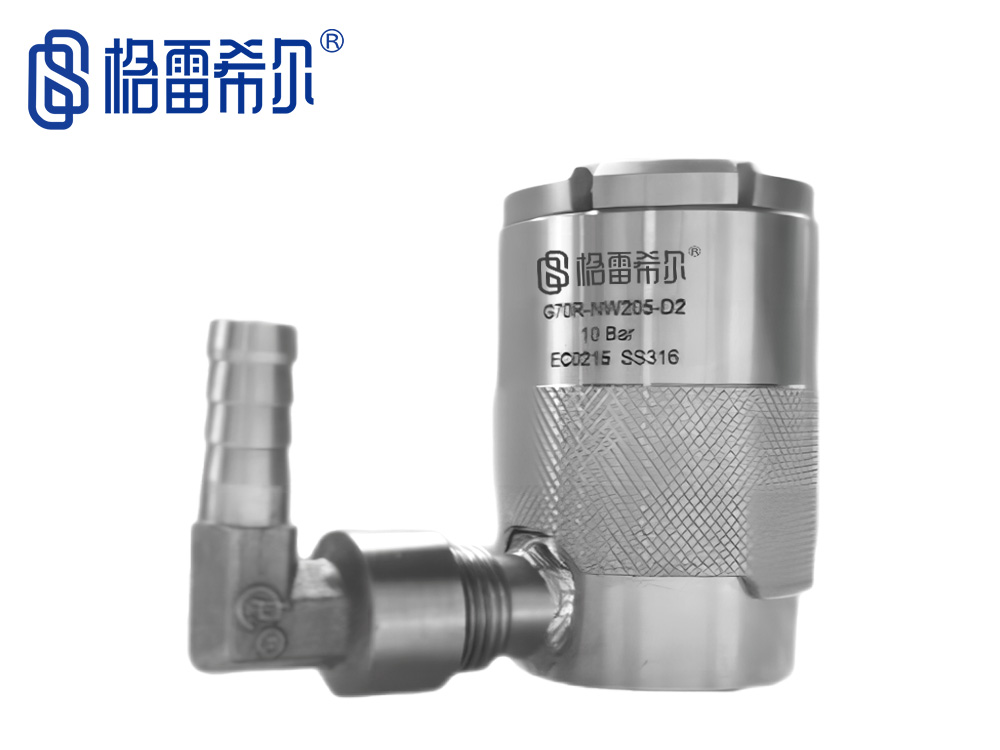

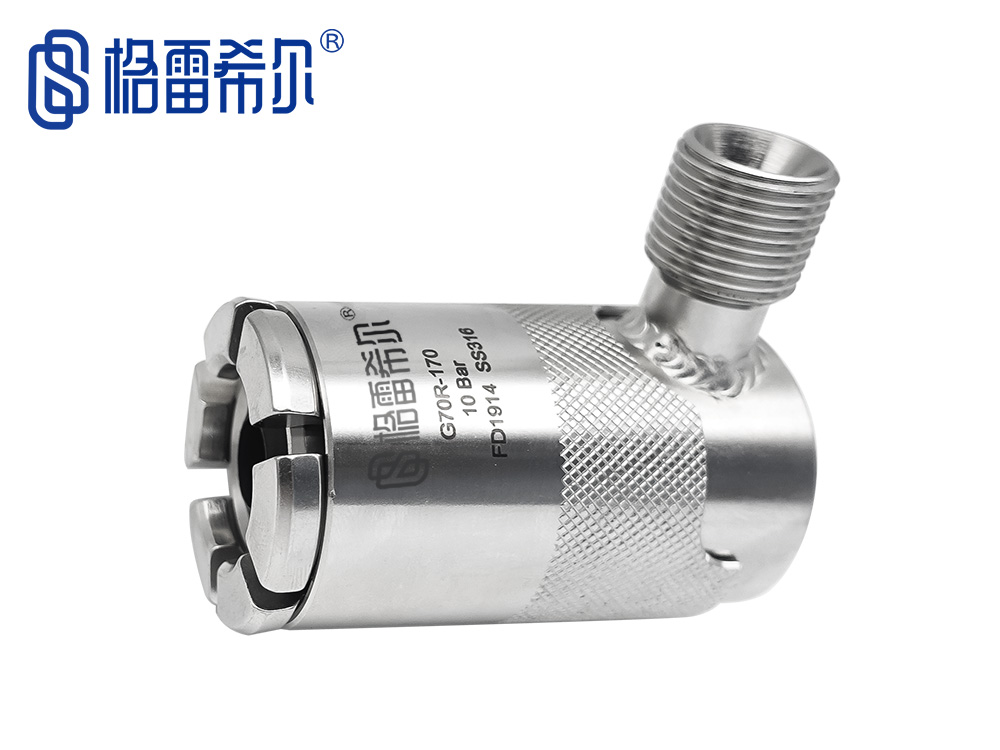

產品描述：G70R系列格雷希爾快速連接器，316不銹鋼主體，L型結構、超短尺寸，適用于狹小空間里異···
G70R系列格雷希爾快速連接器，316不銹鋼主體，L型結構、超短尺寸，適用于狹小空間里異型管的密封連接，且內置截止閥及安全鎖止功能，保生障產安全；操作簡單，快捷靈活，可靠耐用，專業設計，提升整體的生產測試效率。（?點擊此處進入淘寶鏈接）
密封連接方案
Sealed Connection Scheme
| & 滑套式操作簡單便捷 |
| & 可靠的端面密封，密封圈維護簡單 | |
| & 316優質不銹鋼材質堅固耐用 | |
| & 安全防脫鎖止功能連接穩固，保障安全生產 | |
| & 超短尺寸適用于空間受限場合 |

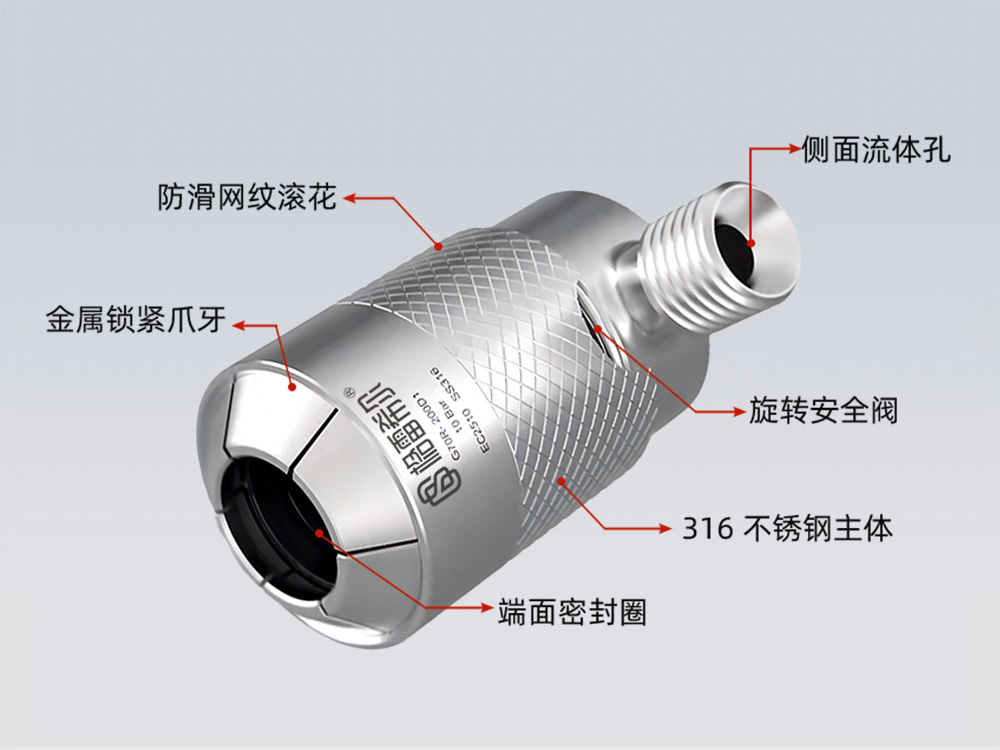

產品特點
Product Features
|
|
|  |

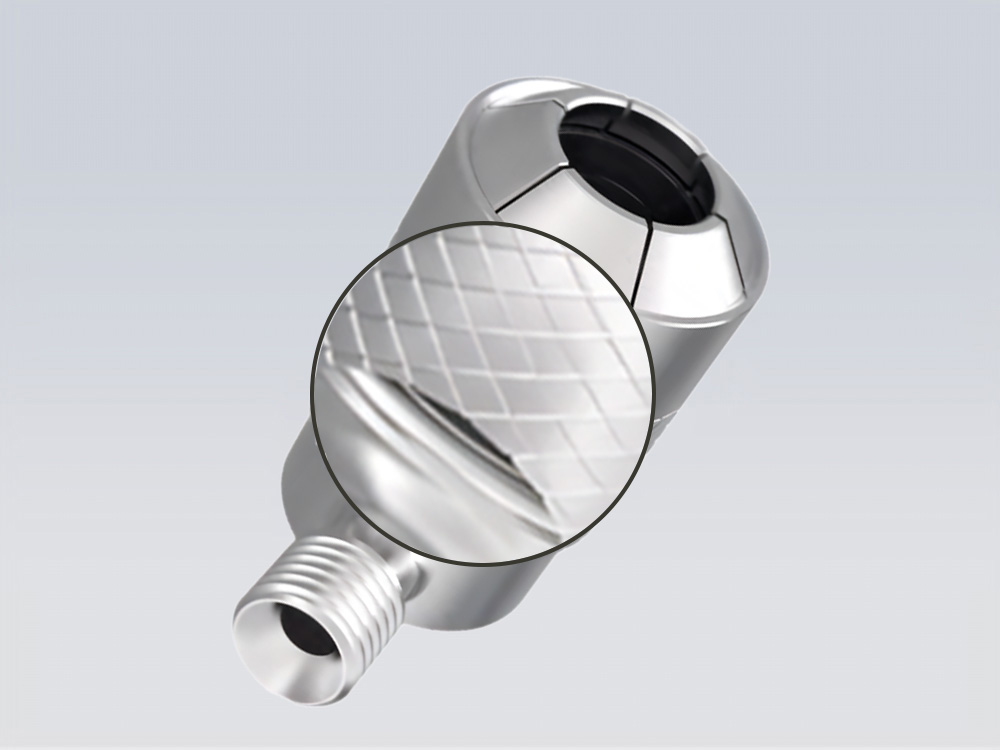

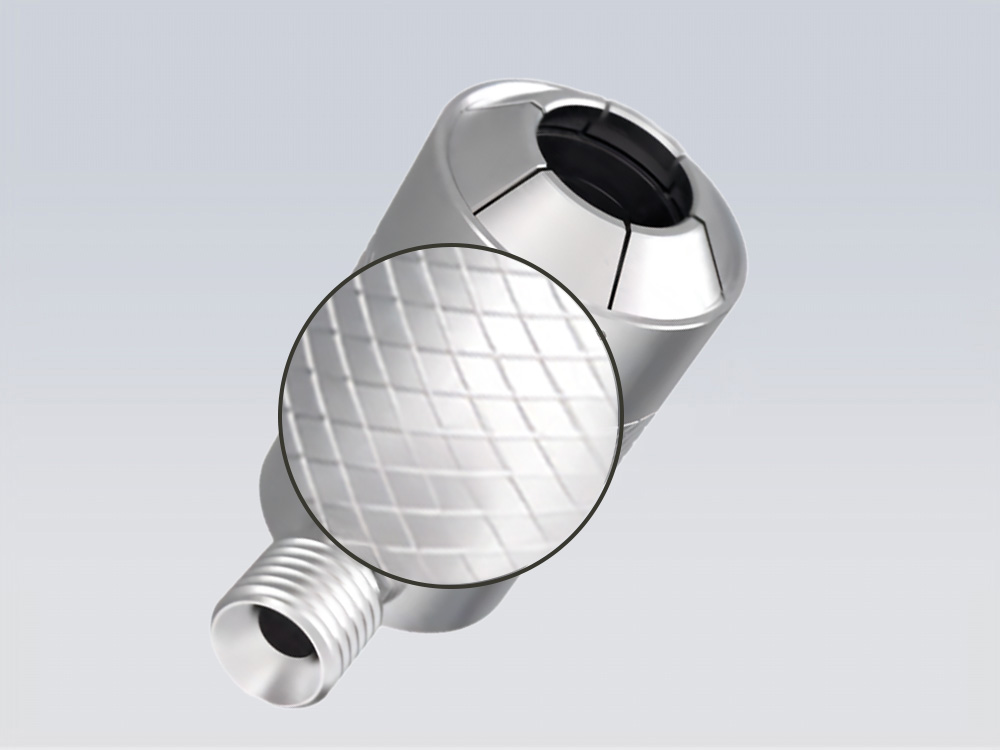

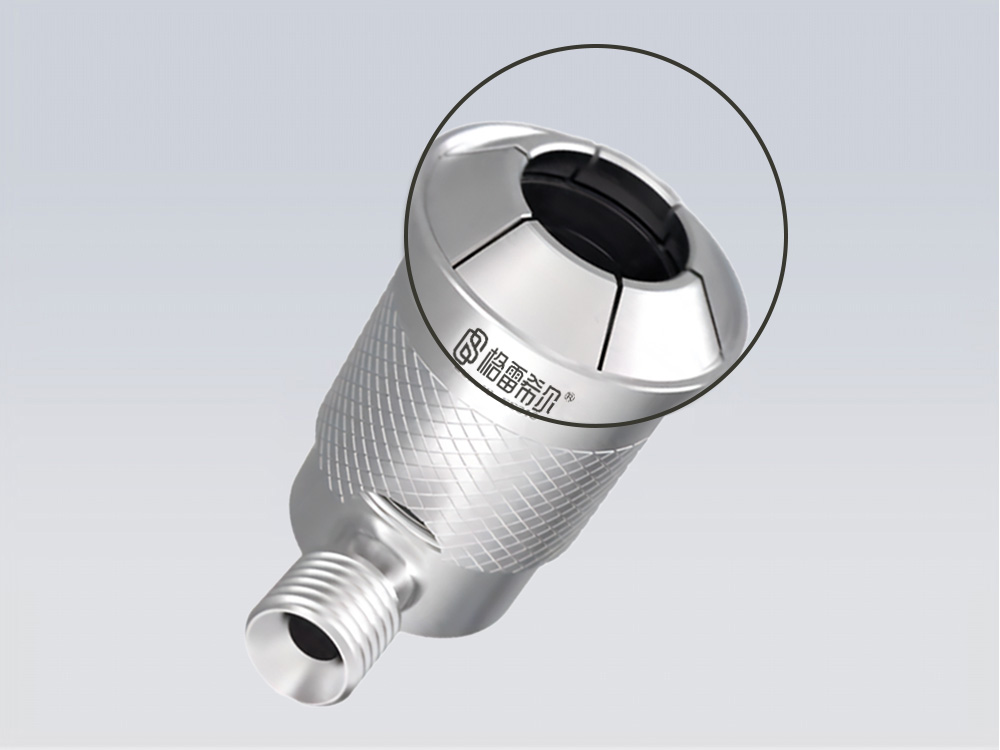

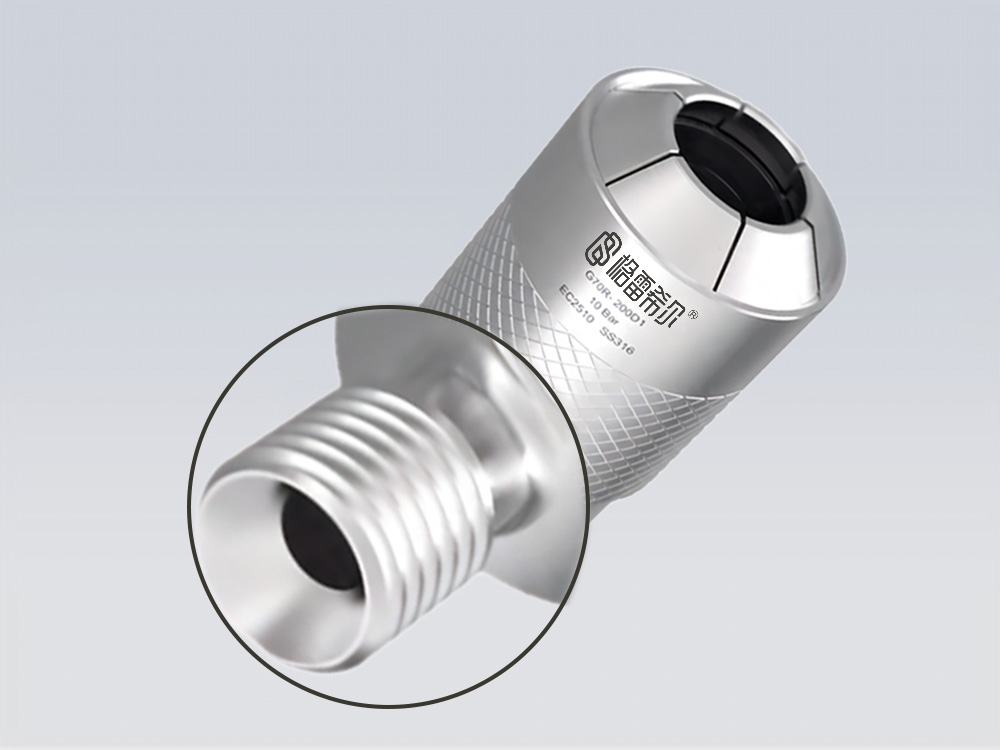

| 側面G3/8流體孔符合國內標準，相關配件易得 | 外卡式鎖緊爪牙直接抓取工件管口凸起部位 | 防滑網紋滾花增加手持摩擦力便于操作 | 旋轉式安全防脫鎖止功能保障生產安全 |
規格與參數
Specifications and Parameters
| & 操作壓力：從真空到10Bar |
|
| & 密封范圍：11.8mm-20mm | |
| & 流量接口：G3/8螺紋孔 | |
| & 主體材料：316不銹鋼 | |
| & 主密封圈：氯丁橡膠/丁腈橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 操作溫度：-20℃至120℃ |

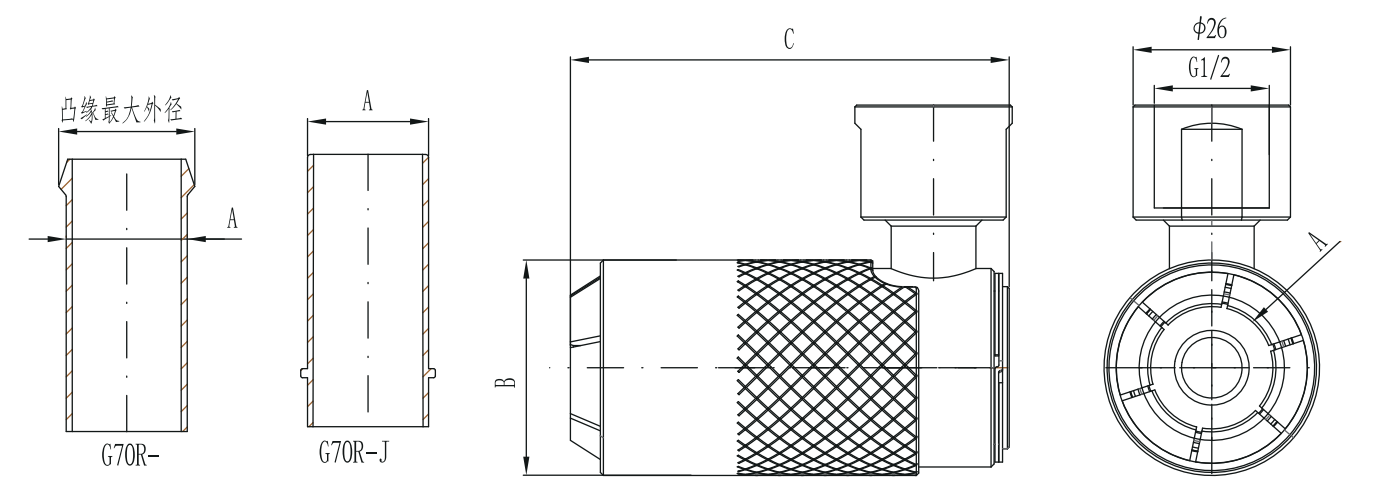

規格型號表
Specification and Model Table
| 產品型號 | 主體編號 | 密封尺寸A | 尺寸B | 尺寸C | 流體口D | 壓力/主體材質 | 密封圈材質 | 密封圈型號 |
| G70R-J118S | 4R | 11.80 | 35.6 | 73 | G3/8 | 20Bar/316不銹鋼 | 丁腈橡膠 | SG70R-118S |
| G70R-J158S | 15.80 | SG70RJ158S | ||||||
| G70R-160S | 4R | 16.00 | 35.6 | 73 | G3/8 | 氯丁橡膠 | SG70R160S | |
| G70R-170S | 17.00 | SG70R170S | ||||||
| G70R-180S | 18.00 | SG70R180S | ||||||
| G70R-190S | 19.00 | SG70R190S | ||||||
| G70R-200S | 20.00 | SG70R200S | ||||||
| G70R-160S-085 | 4R | 16.00 | 35.6 | 74 | G1/2 | SG70R160S | ||
| G70R-190S-085 | 19.00 | SG70R190S | ||||||
| G70R-200S-085 | 20.00 | SG70R200S | ||||||
| G70R-190 | 5R | 19.00 | 40.6 | 70 | G3/8 | SG70R190 | ||
| G70R-200 | 20.00 | SG70R200 |
