密封方式:外卡式
密封范圍:11.8mm-20mm
產品分類:異形管連接器
產品描述:G70R-P系列快速連接器,外形短小精悍,L型設計適合操作空間狹小的環境,高分子工程塑料···

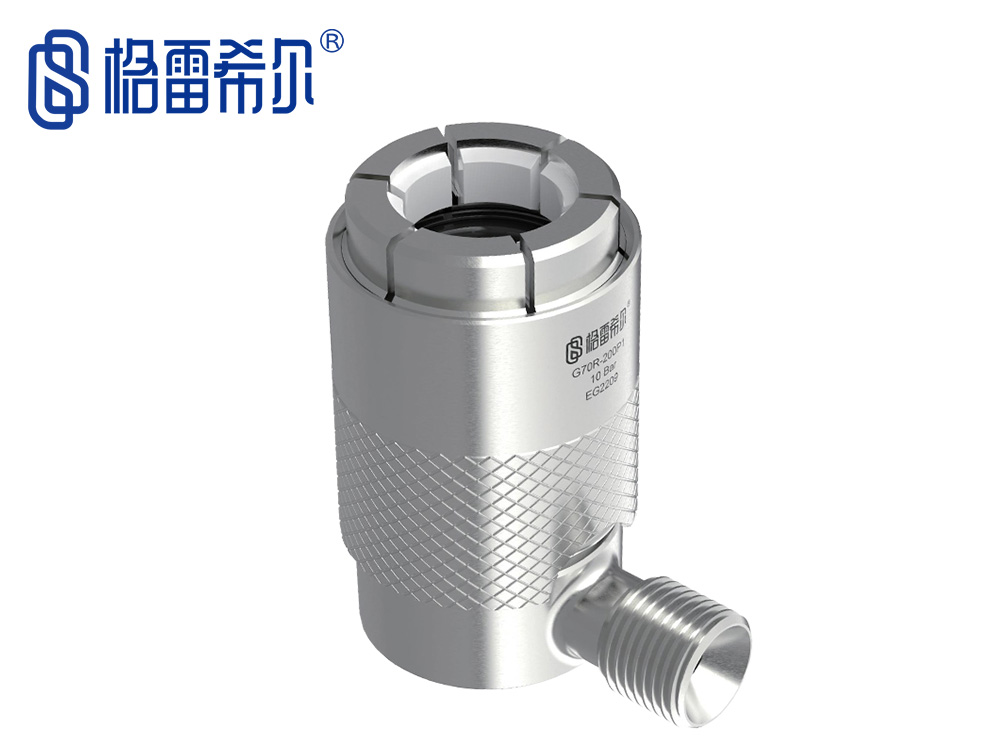

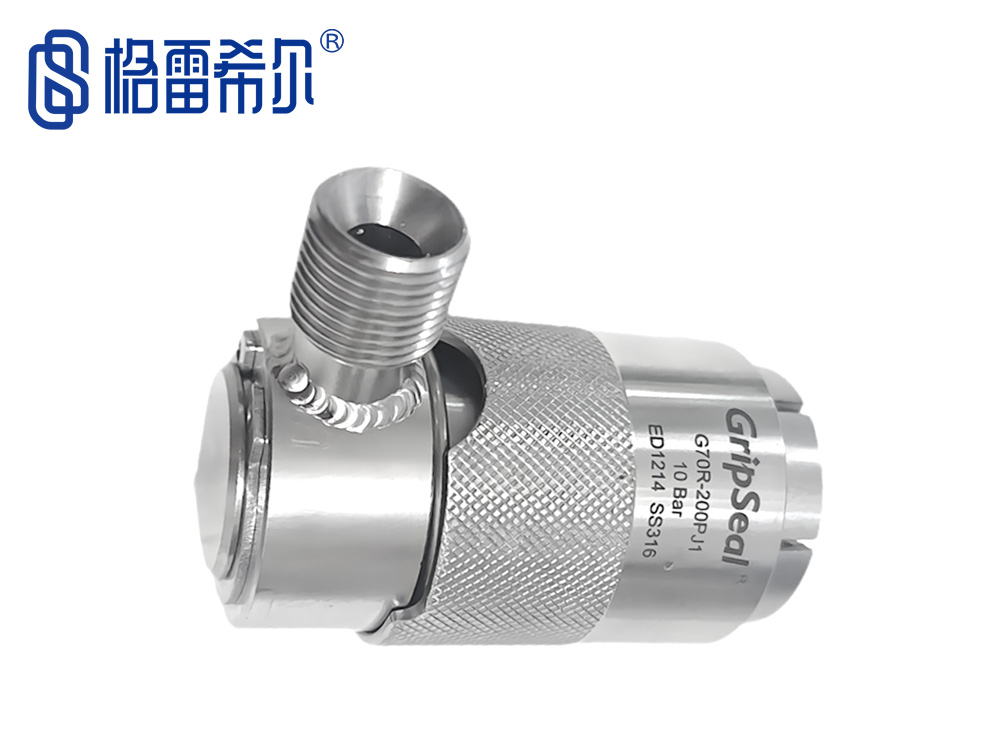

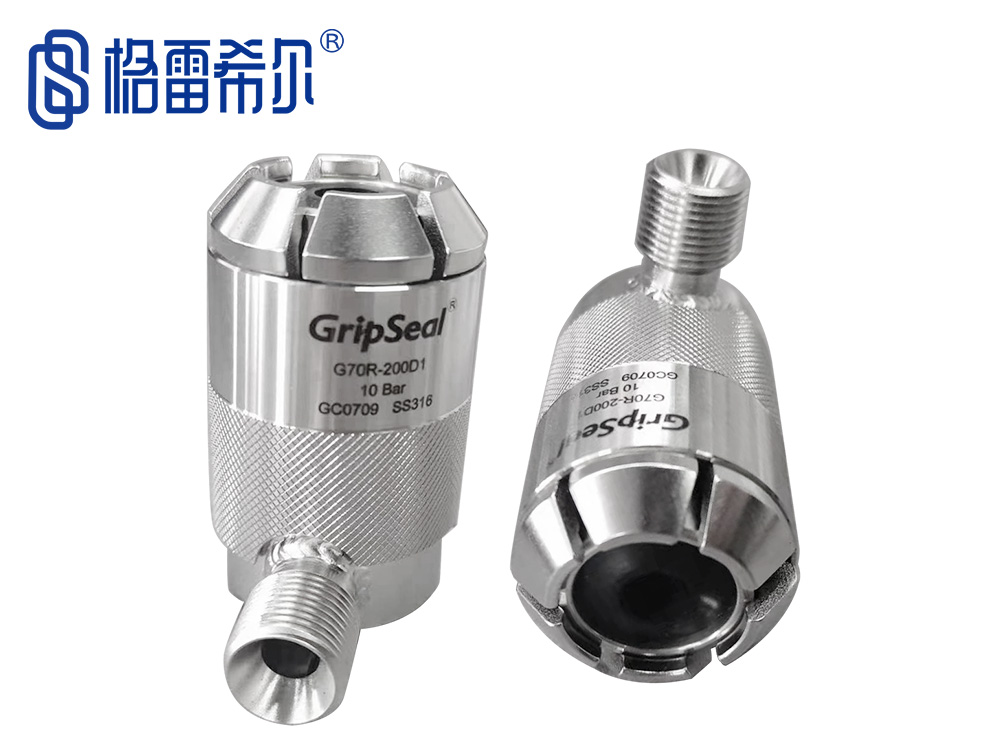

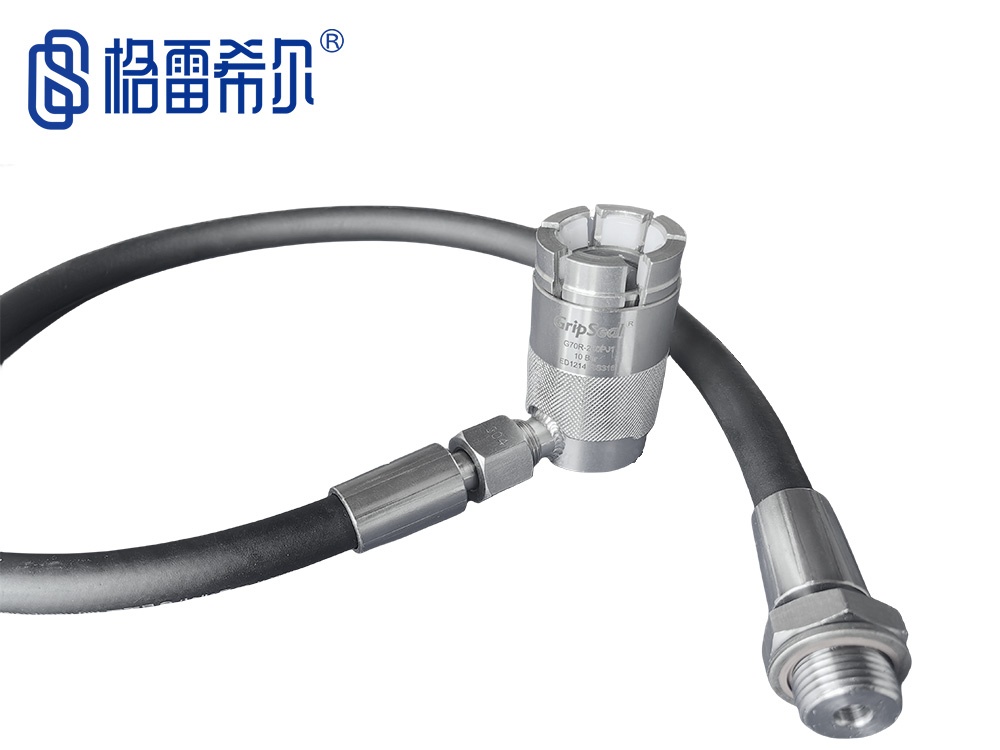

G70R-P系列快速連接器,外形短小精悍,L型設計適合操作空間狹小的環境,高分子工程塑料爪牙不會對管件造成任何損傷,實現無損連接。(?點擊此處進入淘寶鏈接)
密封連接方案
Sealed Connection Scheme

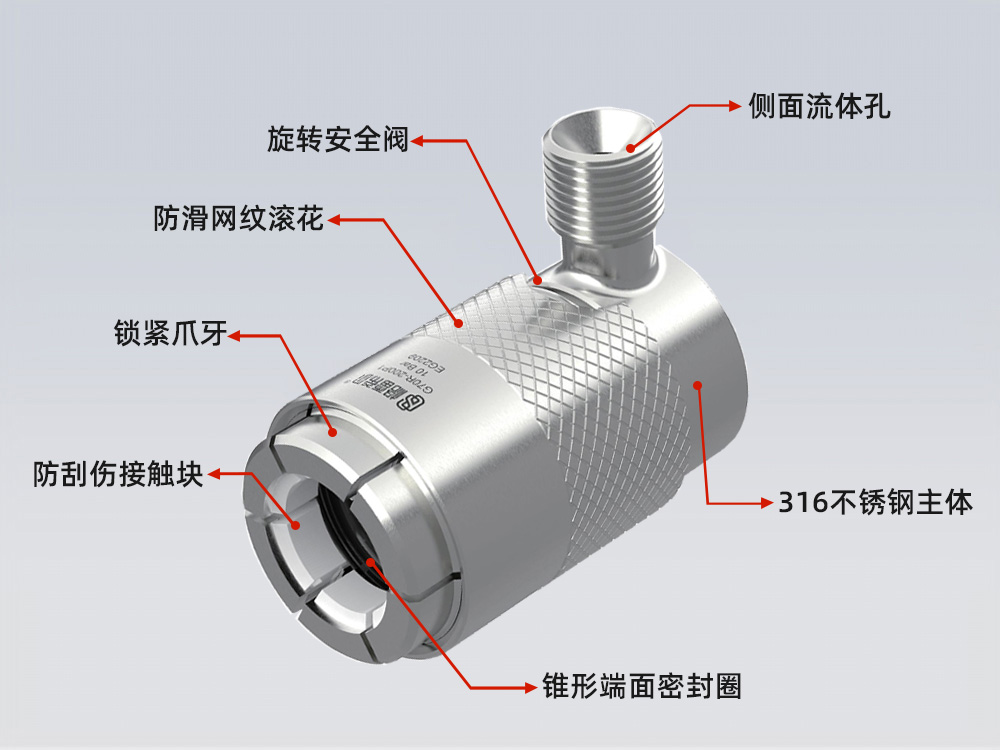

![]() | & 高分子塑料鎖緊卡爪實現無損連接 |
| & 安全防脫鎖止功能連接穩固,保障安全生產 | |
| & 滑套式操作符合人體操作直覺 | |
| & 超短尺寸適用于空間受限場合 | |
| & 開模錐形端面密封圈,密封好、壽命長 |

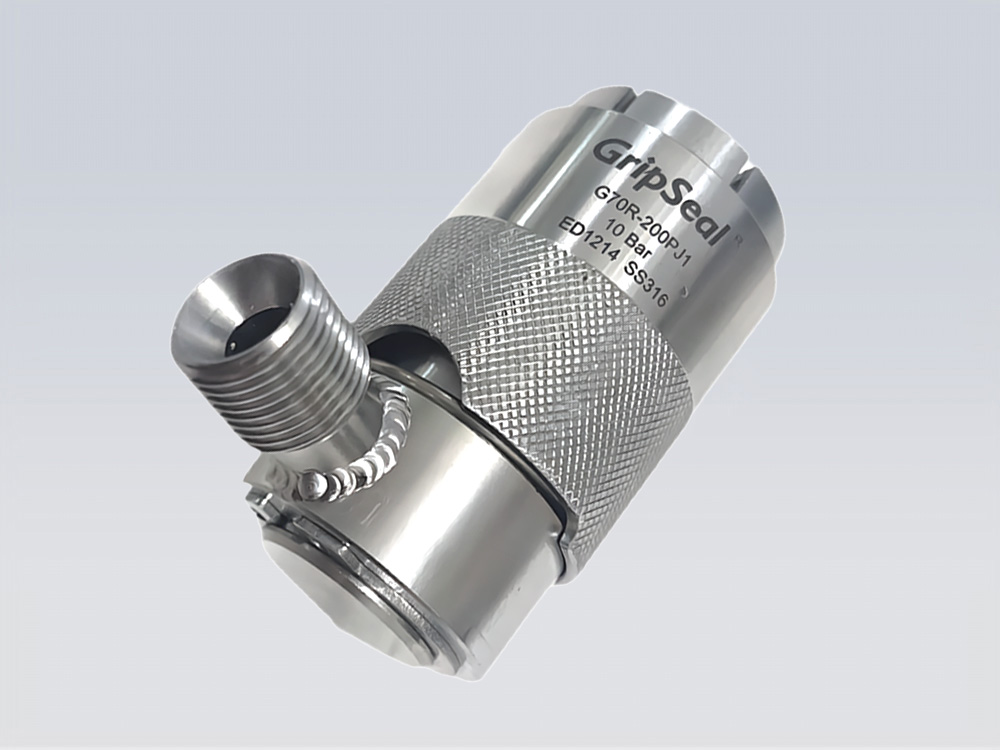

產品特點
Product Features

|
|
|
|
|

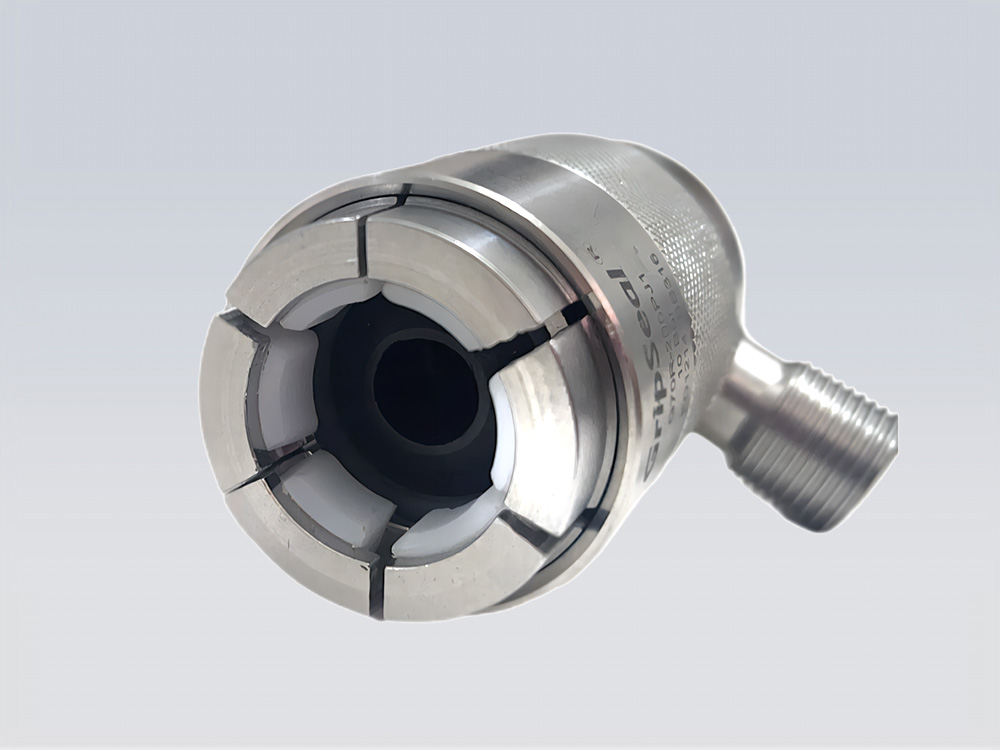

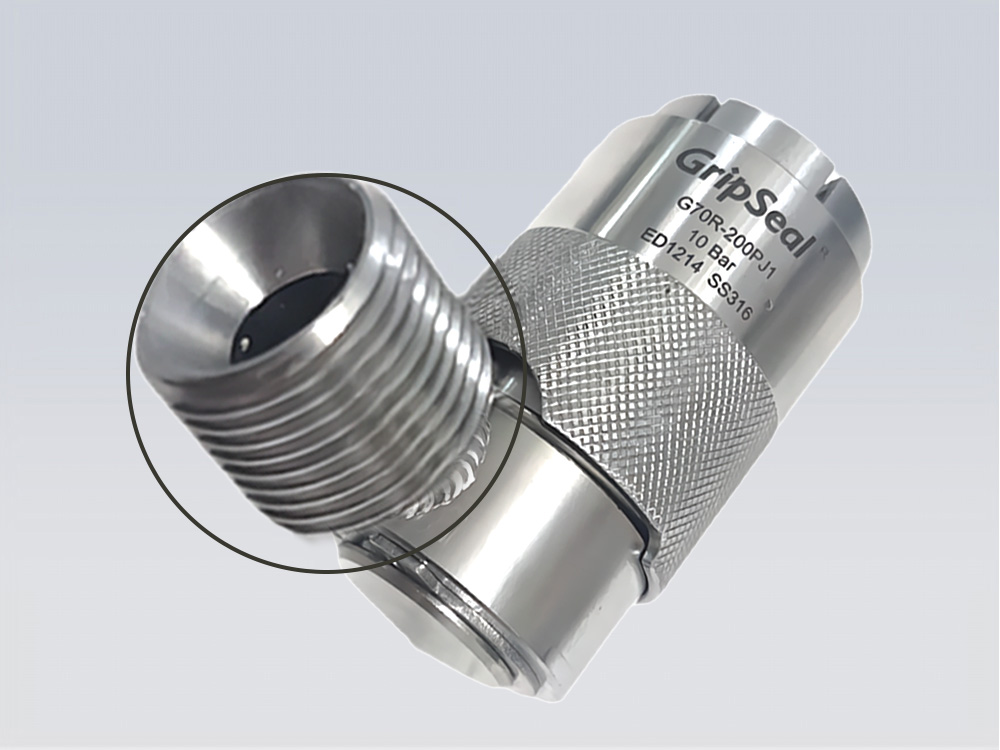

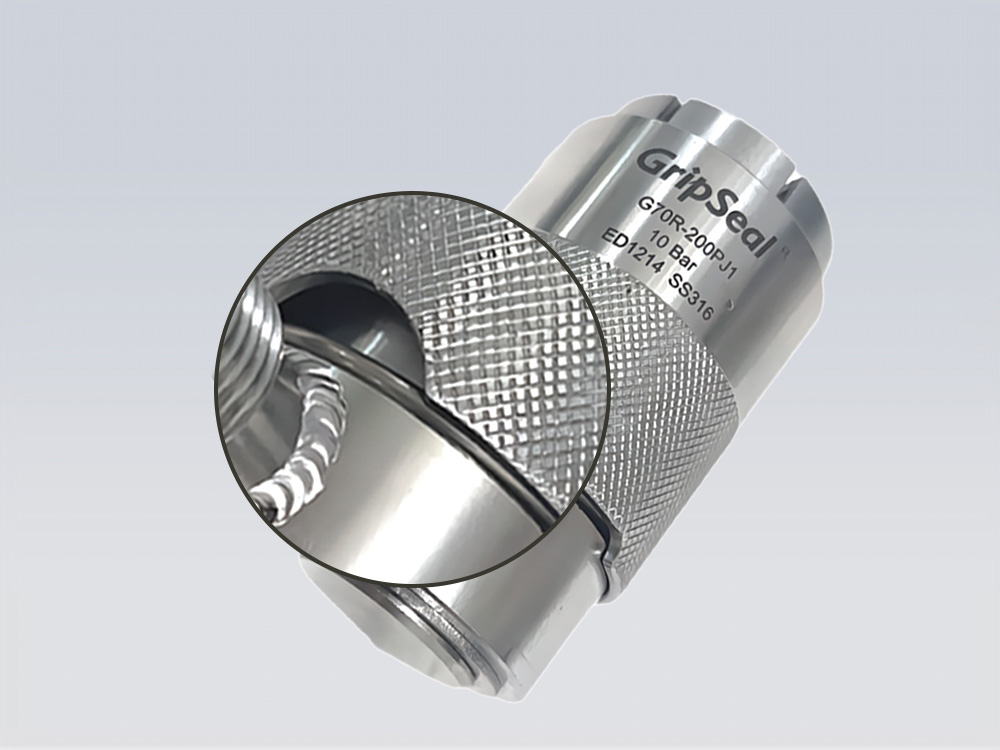

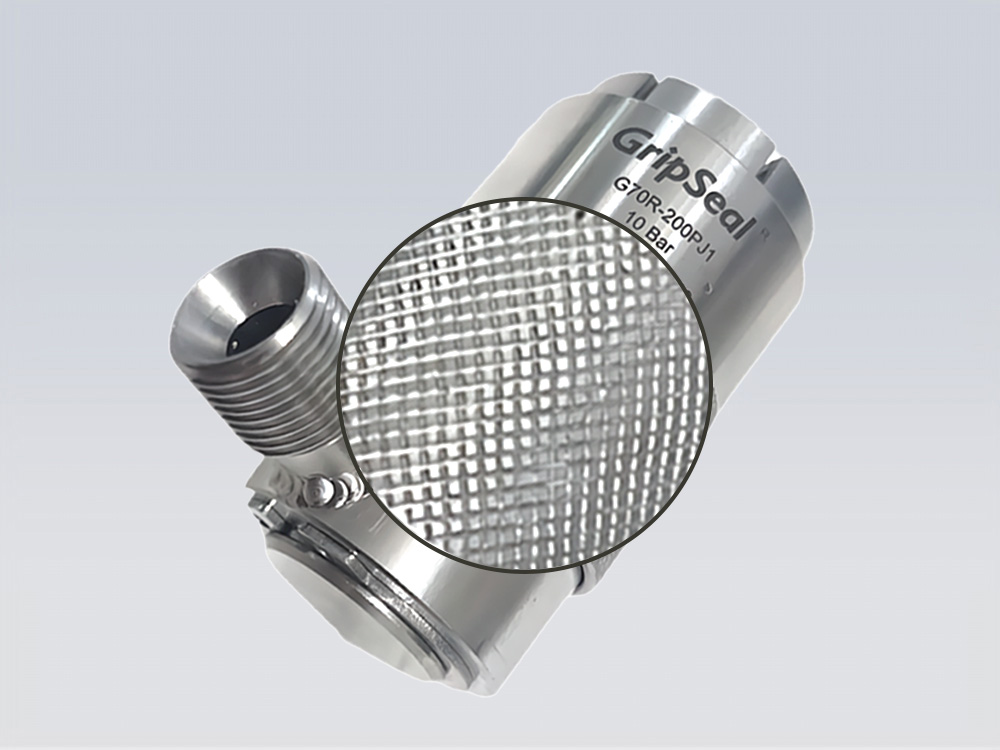

| 高分子塑料鎖緊卡爪實現無損連接且承壓高 | 側面G3/8流體孔符合國內標準,相關配件易得 | L型結構的超短尺寸適用于狹小空間的操作 | 旋轉式安全防脫鎖止功能保障生產安全 | 防滑網紋滾花增加手持摩擦力便于操作 |
規格與參數
Specifications and Parameters

| & 操作壓力:從真空到10Bar |
|
| & 密封范圍:11.8mm-20mm | |
| & 流量接口:G3/8螺紋孔 | |
| & 主體材料:SS316不銹鋼 | |
| & 主密封圈:氯丁橡膠/丁腈橡膠/硅橡膠 | |
| & 內密封圈:丁腈橡膠/三元乙丙 | |
| & 操作溫度:-20℃至120℃ |

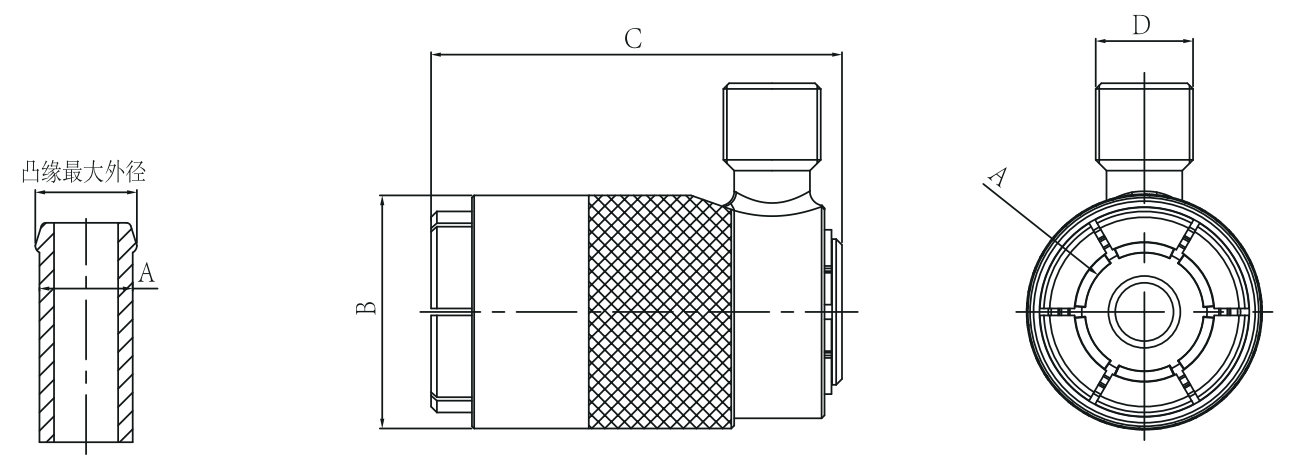

規格型號表
Specification and Model Table


| 產品型號 | 主體編號 | 密封尺寸A | 尺寸B | 尺寸C | 流體螺紋孔D | 規格 | 密封圈材質 | 密封圈型號 |
| G70R-J118P | 3R | 11.8 | 30.6 | 68 | G3/8 | 10Bar/316不銹鋼 | 丁腈橡膠 | SG70RJ118P |
| G70R-J158P | 4R | 15.8 | 35.6 | 73 | SG70RJ158P | |||
| G70R-160P | 16.0 | 氯丁橡膠 | SG70R160P | |||||
| G70R-190P | 5R | 19.0 | 40.6 | 71 | SG70R190P | |||
| G70R-200P1 | 20.0 | SG70R200P1 |
格雷希爾G70R-P系列快速連接器,其流體螺紋孔有其他規格,如G1/2內螺紋、G3/8外螺紋、平口、寶塔頭等,都可以根據實際需求為您定制,解決您的各種測試需求。
